4 Steuerungsbeschreibung M200 / M210 (Option)

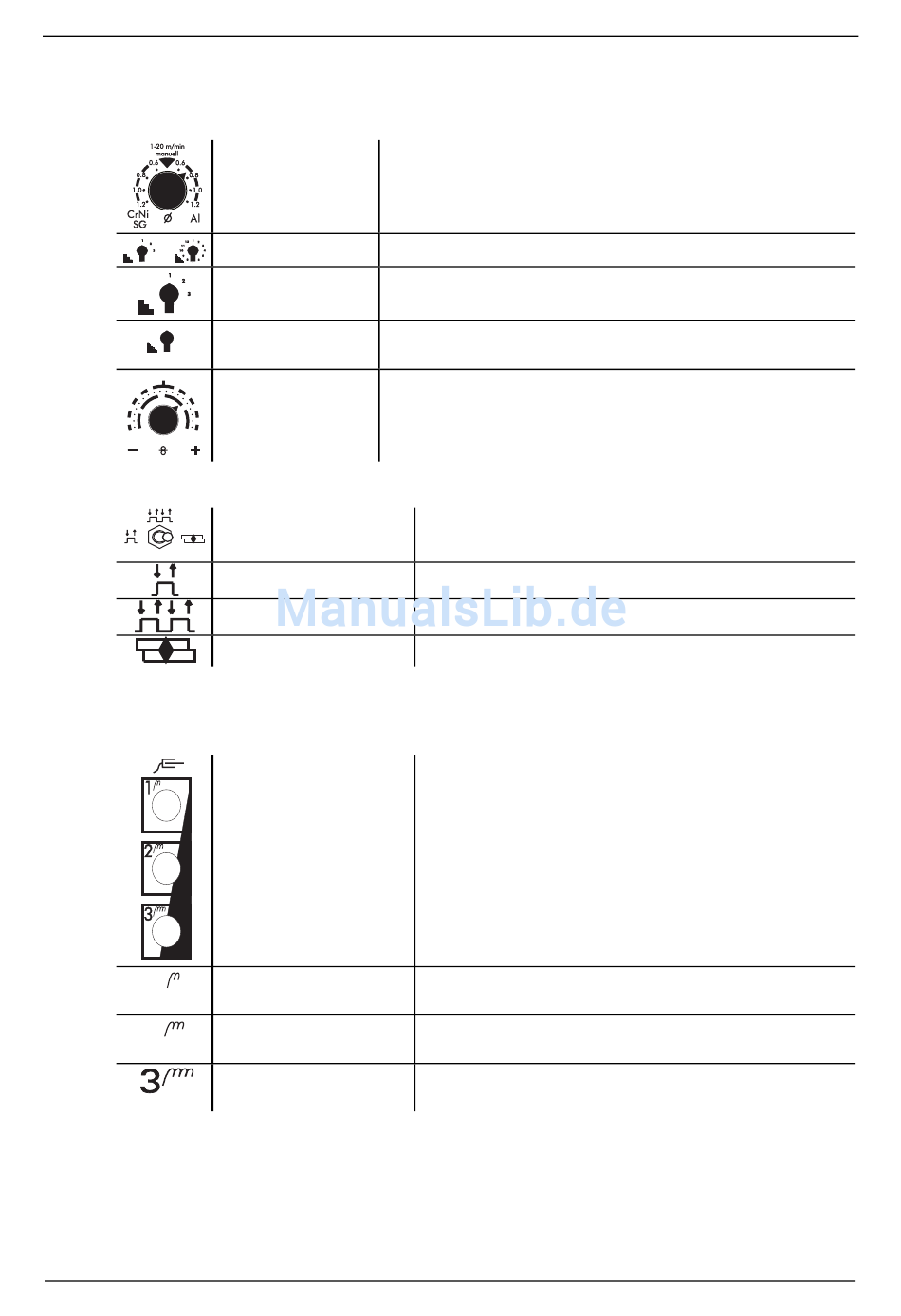

4.1.2 MIG/MAG- Schweißaufgabenanwahl und Arbeitspunkteinstellung

(ohne Option M210 / Betriebsart manuell, Zweiknopfbedienung)

Mit der Steuerung M200 kann wie bei herkömmlichen MIG/MAG - Schweißgeräten im
Zweiknopfbetrieb geschweißt werden.
1
12 2
11 3
10 4
9 5
8 6
0
2 2
4 4
10
6 6
15
5
8 8
1 20
-10 +10
m/min
4.2 Betriebsartenauswahl 2- Takt, 4- Takt, Punkten
4.3

Drosseleinstellung

4.3.1

Einstellungen der Standarddrossel

1
2
Umschalter Wahlschalter auf die Stellung "manuell"
Drahtelektroden- Zweiknopfbedienung schalten.
durchmesser/
Materialart
Stufenschalter Anwahl Schweißspannung
Stufenschalter Zur Einstellung der Schweißspannung in groben Stufen
"Grob"
Stufenschalter Zur Einstellung der Schweißspannung in feinen Stufen
"Fein"
Drehknopf Drehknopf zur Einstellung der
Drahtvorschub- Drahtvorschubgeschwindigkeit
geschwindigkeit 1- 20 m/min
Betriebsarten-
umschalter
Stellung 2- Takt
Stellung 4- Takt
Stellung Punkten
Auswahl
Drosselanzapfungen
Drosselausgang 1
Drosselausgang 2
Drosselausgang 3
z. B.: Heften, kurze Schweißnähte
z. B.: lange Schweißnähte
z. B.: Punktschweißen
Entsprechend dem verwendeten Schutzgas kann
zwischen 3 Drosselanzapfungen gewählt werden:
"harter" Schweißdrosselanschluß
z.B. für Schweißen unter CO
"mittlerer" Schweißdrosselanschluß
z.B. für Schweißen unter Mischgasen
"weiche" Schweißdrosseleinstellung
z.B. für Schweißen unter Argon
4/3
