7 Wartung und Pflege
7.2.3

Messung des Isolationswiderstandes

Gerät vom Netz trennen. Netzstecker ziehen!
Gerät öffnen und sorgfältig (wie zuvor beschrieben) reinigen.
Netzschalter einschalten.
• Isolationswiderstand Netzstromkreis-Gehäuse
Netzschalter einschalten.
a) Stufengeschaltete Geräte:
Das Gerät muß geöffnet werden. Der Isolationswiderstand ist von Netzschützeingang und
Netzschützausgang zu Gehäuse zu Messen. Beim Netzschützeingang muß von jedem
Anschluß gemessen werden, beim Netzschützausgang nur von einem Anschluß.
Der Widerstand ist > 2,5MΩ.
b) Inverter-Geräte:
Es muß von einer Phase des Netzsteckers zu Gehäuse gemessen werden.
Der Widerstand ist > 2,5MΩ.
• Isolationswiderstand Schweißstromkreis-Gehäuse
Zwischen einer Schweißbuchse und Schutzleiter messen.
Der Widerstand ist > 2,5MΩ.
• Isolationswiderstand Netzstromkreis-Schweißstromkreis
Netzschalter einschalten.
a) Stufengeschaltete Geräte:
Isolationswiderstand zwischen Netzschützausgang und einer Schweißstrombuchse messen.
Der Widerstand ist > 5MΩ.
b) Inverter-Geräte:
Zwischen einer Phase des Netzsteckers und einer Schweißstrombuchse messen.
Der Widerstand ist > 5,0MΩ.
7.2.4 Messen der Leerlaufspannung (nach EN 60974-1 / VDE 0544 T1)
+
Eingang
-

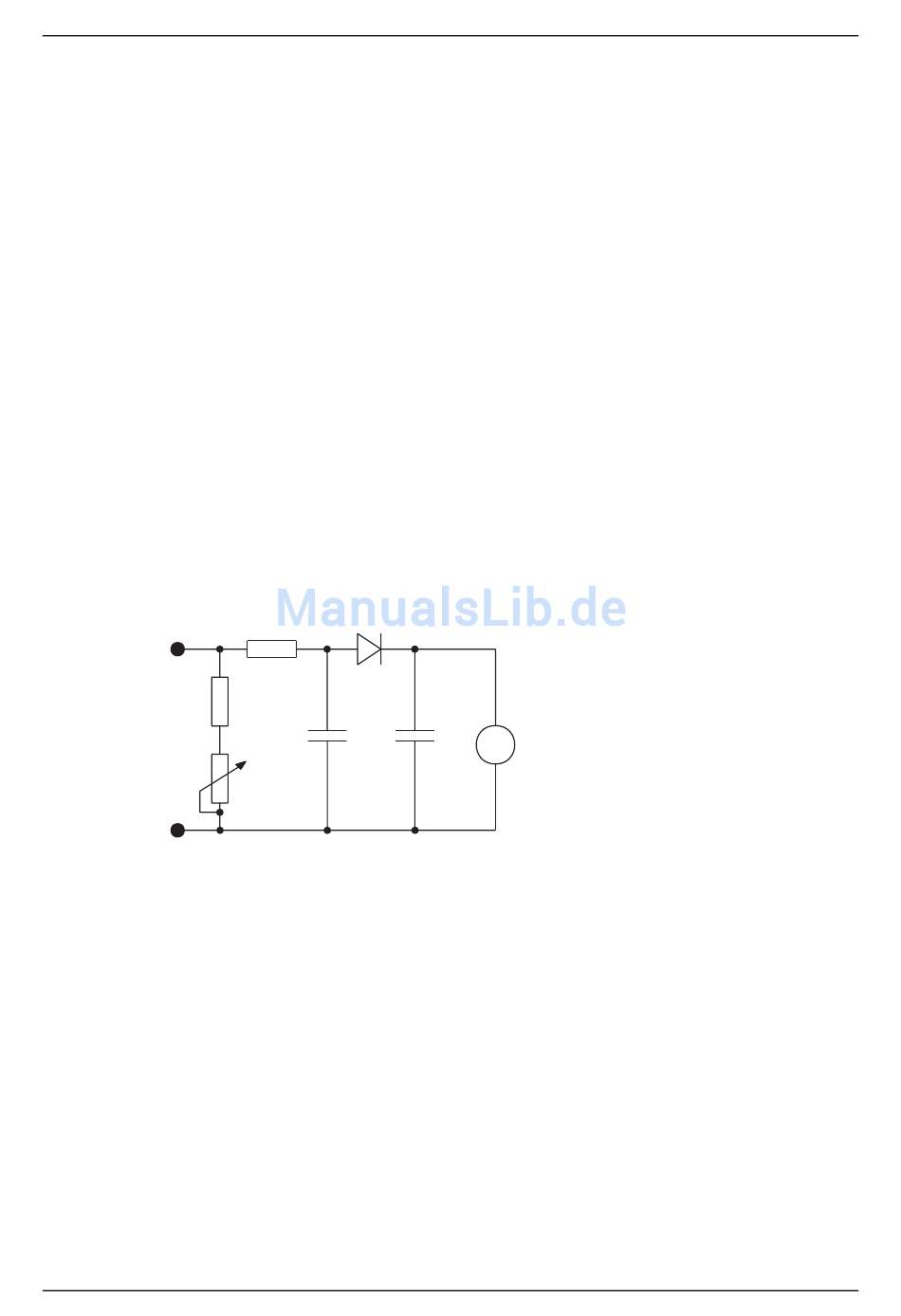

Meßschaltung für Scheitelwerte
7.2.5 Funktionsprüfung der Schweißmaschine
Funktionsprüfung entsprechend Typ der Maschine vornehmen.
7 3 Reparaturarbeiten
.
Reparatur- und Wartungsarbeiten dürfen nur von ausgebildetem Fachpersonal durchgeführt
werden.
Wenden Sie sich in allen Service-Angelegenheiten grundsätzlich an ihren Fachhändler, den
Lieferant des Gerätes.
Rücklieferungen von Garantiefällen können nur über Ihren Fachhändler erfolgen.
Verwenden Sie beim Austausch von Teilen nur Original-Ersatzteile.
Bei der Bestellung von Ersatzteilen ist der Gerätetyp, Seriennummer und Artikelnummer des
Gerätes, Typenbezeichnung und Artikelnummer des Ersatzteiles anzugeben.
Werden Wartungs - oder Reparaturarbeiten an diesem Gerät durch Personen durchgeführt, die
nicht ausgebildet und zu diesen Arbeiten autorisiert sind, so erlischt der Garantieanspruch.
Diode ähnlich 1N 4007
1k0
0k2
10nF
0...5k
Meßschaltung entsprechend Bild1 an die
Schweißstrombuchsen anschließen.
Das Voltmeter muß Mittelwert anzeigen.
Während der Messung Potentiometer von
0kΩ auf 5kΩ verstellen.
Die gemessene Spannung weicht von der
V
Leistungsschildangabe (U
6u8F
als 10% ab und ist nicht höher als 113V.
7/2
) um nicht mehr
