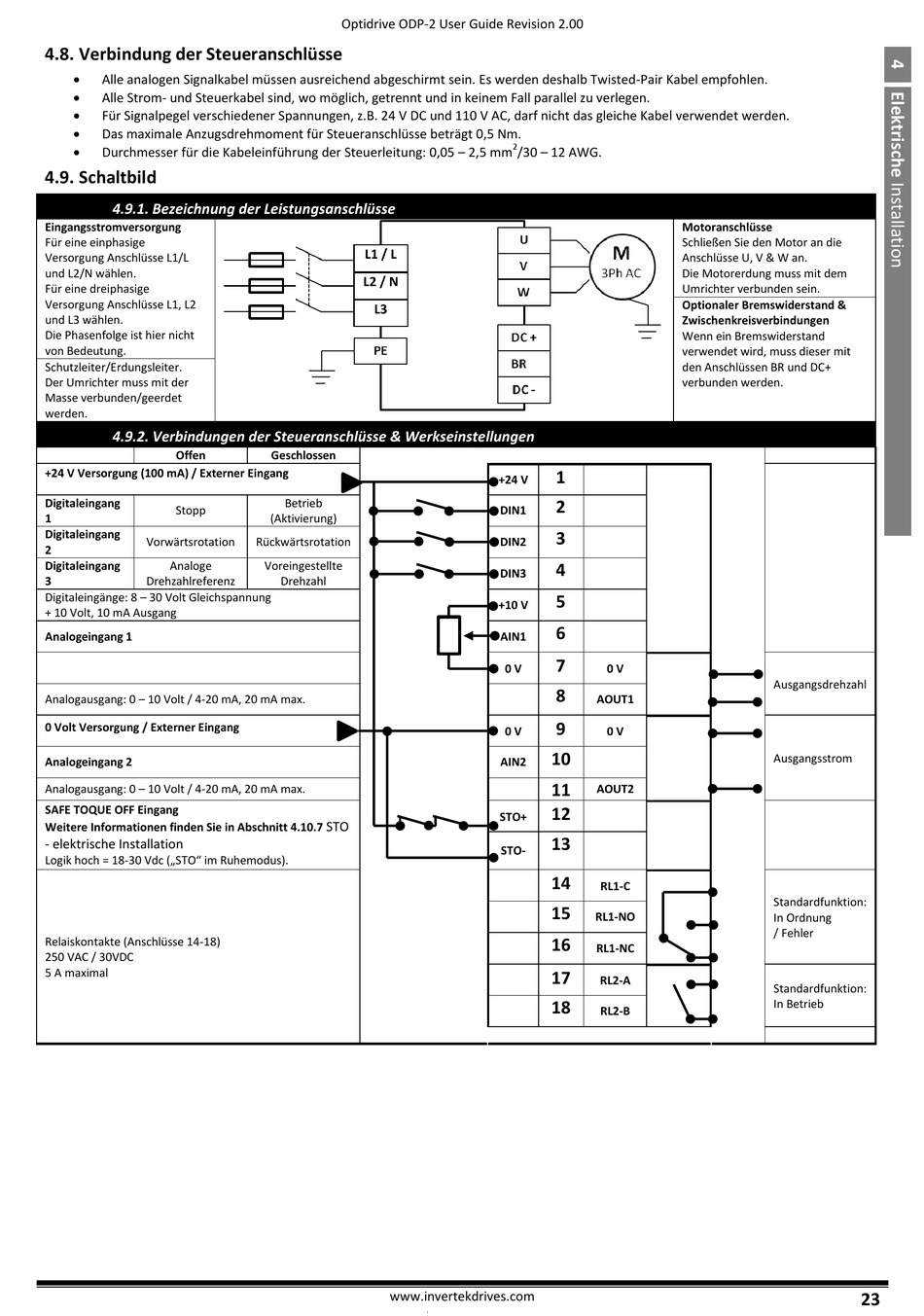

4.8. Verbindung der Steueranschlüsse
Alle analogen Signalkabel müssen ausreichend abgeschirmt sein. Es werden deshalb Twisted-Pair Kabel empfohlen.
Alle Strom- und Steuerkabel sind, wo möglich, getrennt und in keinem Fall parallel zu verlegen.
Für Signalpegel verschiedener Spannungen, z.B. 24 V DC und 110 V AC, darf nicht das gleiche Kabel verwendet werden.
Das maximale Anzugsdrehmoment für Steueranschlüsse beträgt 0,5 Nm.
Durchmesser für die Kabeleinführung der Steuerleitung: 0,05 – 2,5 mm
4.9. Schaltbild
4.9.1. Bezeichnung der Leistungsanschlüsse
Eingangsstromversorgung
Für eine einphasige
Versorgung Anschlüsse L1/L
und L2/N wählen.
Für eine dreiphasige
Versorgung Anschlüsse L1, L2
und L3 wählen.
Die Phasenfolge ist hier nicht
von Bedeutung.
Schutzleiter/Erdungsleiter.
Der Umrichter muss mit der
Masse verbunden/geerdet
werden.
4.9.2. Verbindungen der Steueranschlüsse & Werkseinstellungen
Offen
+24 V Versorgung (100 mA) / Externer Eingang
Digitaleingang
Stopp
1
Digitaleingang
Vorwärtsrotation
2
Digitaleingang
Analoge
3
Drehzahlreferenz
Digitaleingänge: 8 – 30 Volt Gleichspannung
+ 10 Volt, 10 mA Ausgang
Analogeingang 1
Analogausgang: 0 – 10 Volt / 4-20 mA, 20 mA max.
0 Volt Versorgung / Externer Eingang
Analogeingang 2
Analogausgang: 0 – 10 Volt / 4-20 mA, 20 mA max.
SAFE TOQUE OFF Eingang
Weitere Informationen finden Sie in Abschnitt 4.10.7
- elektrische Installation
Logik hoch = 18-30 Vdc („STO" im Ruhemodus).
Relaiskontakte (Anschlüsse 14-18)
250 VAC / 30VDC
5 A maximal
Optidrive ODP-2 User Guide Revision 2.00
L1 / L
L2 / N
L3
Geschlossen
Betrieb
(Aktivierung)
Rückwärtsrotation
Voreingestellte
Drehzahl
STO
www.invertekdrives.com
2
/30 – 12 AWG.
1
+24 V
2
DIN1
3
DIN2
4
DIN3
5
+10 V
6
AIN1
7
0 V
0 V
8
AOUT1
9
0 V
0 V
10
AIN2
11
AOUT2
12
STO+
13
STO-
14
RL1-C
15
RL1-NO
16
RL1-NC
17
RL2-A
18
RL2-B
Motoranschlüsse
Schließen Sie den Motor an die
Anschlüsse U, V & W an.
Die Motorerdung muss mit dem
Umrichter verbunden sein.
Optionaler Bremswiderstand &
Zwischenkreisverbindungen
Wenn ein Bremswiderstand
verwendet wird, muss dieser mit
den Anschlüssen BR und DC+
verbunden werden.
Ausgangsdrehzahl
Ausgangsstrom
Standardfunktion:
In Ordnung
/ Fehler
Standardfunktion:
In Betrieb
23
