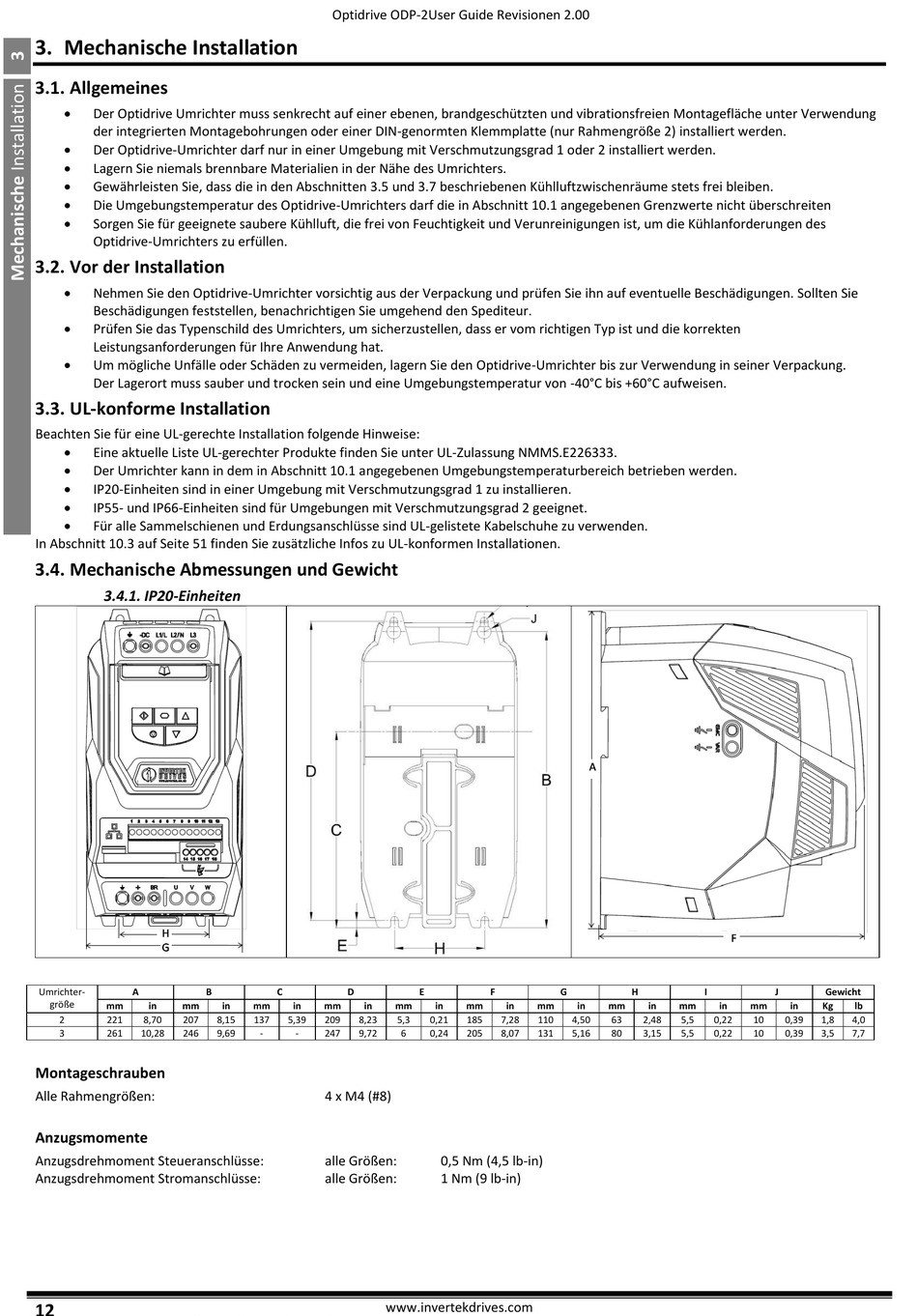

3. Mechanische Installation
3.1. Allgemeines
Der Optidrive Umrichter muss senkrecht auf einer ebenen, brandgeschützten und vibrationsfreien Montagefläche unter Verwendung
der integrierten Montagebohrungen oder einer DIN-genormten Klemmplatte (nur Rahmengröße 2) installiert werden.
Der Optidrive-Umrichter darf nur in einer Umgebung mit Verschmutzungsgrad 1 oder 2 installiert werden.
Lagern Sie niemals brennbare Materialien in der Nähe des Umrichters.
Gewährleisten Sie, dass die in den Abschnitten 3.5 und 3.7 beschriebenen Kühlluftzwischenräume stets frei bleiben.
Die Umgebungstemperatur des Optidrive-Umrichters darf die in Abschnitt 10.1 angegebenen Grenzwerte nicht überschreiten
Sorgen Sie für geeignete saubere Kühlluft, die frei von Feuchtigkeit und Verunreinigungen ist, um die Kühlanforderungen des
Optidrive-Umrichters zu erfüllen.
3.2. Vor der Installation
Nehmen Sie den Optidrive-Umrichter vorsichtig aus der Verpackung und prüfen Sie ihn auf eventuelle Beschädigungen. Sollten Sie
Beschädigungen feststellen, benachrichtigen Sie umgehend den Spediteur.
Prüfen Sie das Typenschild des Umrichters, um sicherzustellen, dass er vom richtigen Typ ist und die korrekten
Leistungsanforderungen für Ihre Anwendung hat.
Um mögliche Unfälle oder Schäden zu vermeiden, lagern Sie den Optidrive-Umrichter bis zur Verwendung in seiner Verpackung.
Der Lagerort muss sauber und trocken sein und eine Umgebungstemperatur von -40°C bis +60°C aufweisen.
3.3. UL-konforme Installation
Beachten Sie für eine UL-gerechte Installation folgende Hinweise:
Eine aktuelle Liste UL-gerechter Produkte finden Sie unter UL-Zulassung NMMS.E226333.
Der Umrichter kann in dem in Abschnitt 10.1 angegebenen Umgebungstemperaturbereich betrieben werden.
IP20-Einheiten sind in einer Umgebung mit Verschmutzungsgrad 1 zu installieren.
IP55- und IP66-Einheiten sind für Umgebungen mit Verschmutzungsgrad 2 geeignet.
Für alle Sammelschienen und Erdungsanschlüsse sind UL-gelistete Kabelschuhe zu verwenden.
In Abschnitt 10.3 auf Seite 51 finden Sie zusätzliche Infos zu UL-konformen Installationen.
3.4. Mechanische Abmessungen und Gewicht
3.4.1. IP20-Einheiten
Umrichter-
A
B
größe
mm
in
mm
2
221
8,70
207
3
261
10,28
246
Montageschrauben
Alle Rahmengrößen:
Anzugsmomente
Anzugsdrehmoment Steueranschlüsse:
Anzugsdrehmoment Stromanschlüsse:
12
Optidrive ODP-2User Guide Revisionen 2.00
C
D
in
mm
in
mm
in
8,15
137
5,39
209
8,23
9,69
-
-
247
9,72
4 x M4 (#8)
alle Größen:
alle Größen:
www.invertekdrives.com
E
F
G
mm
in
mm
in
mm
5,3
0,21
185
7,28
110
6
0,24
205
8,07
131
0,5 Nm (4,5 lb-in)
1 Nm (9 lb-in)
H
I
in
mm
in
mm
in
4,50
63
2,48
5,5
0,22
5,16
80
3,15
5,5
0,22
J
Gewicht
mm
in
Kg
lb
10
0,39
1,8
4,0
10
0,39
3,5
7,7
