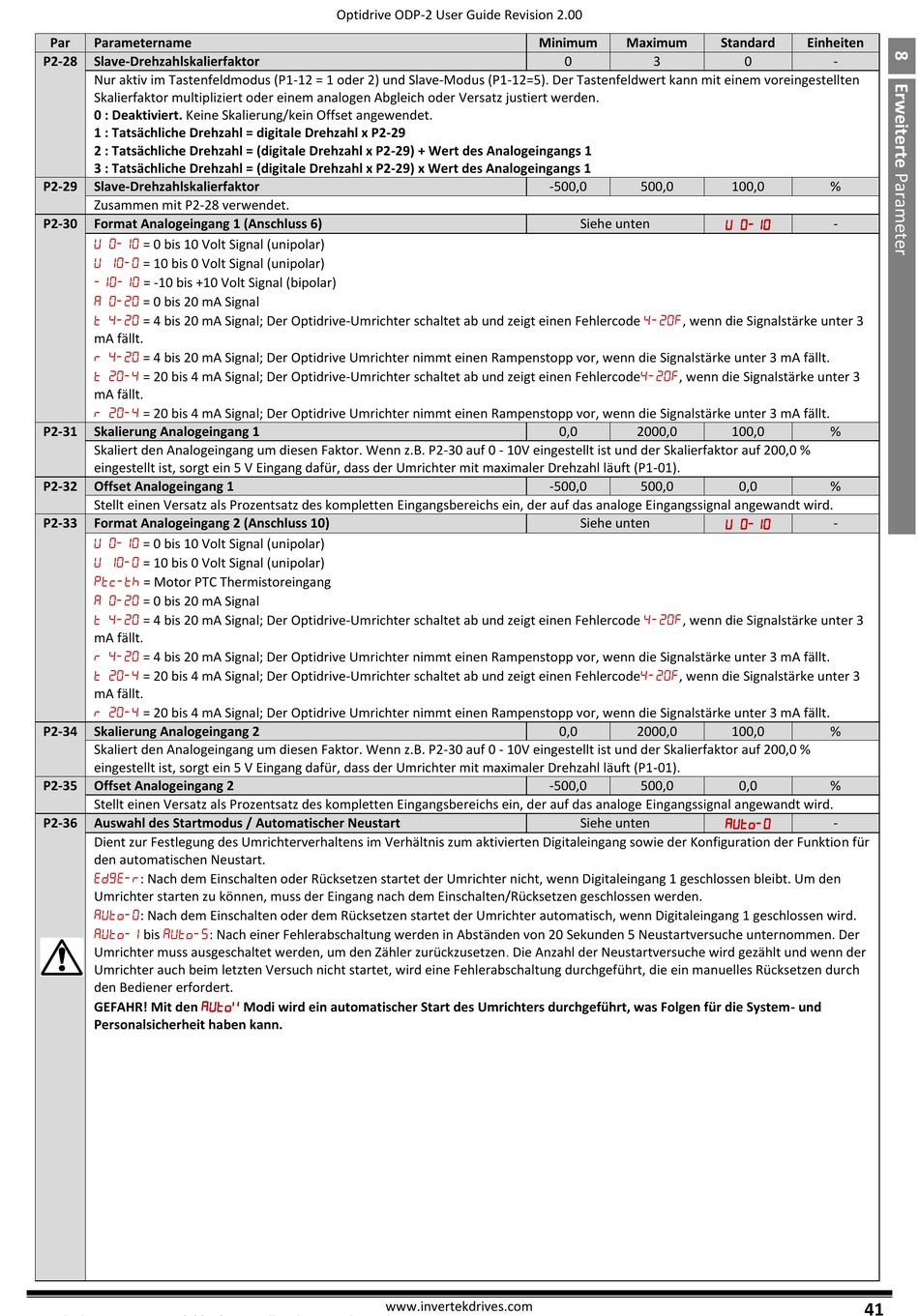

Invertek Drives Optidrive CP2 Installationsanleitung Seite 41

Par Parametername
P2-28 Slave-Drehzahlskalierfaktor
Nur aktiv im Tastenfeldmodus (P1-12 = 1 oder 2) und Slave-Modus (P1-12=5). Der Tastenfeldwert kann mit einem voreingestellten
Skalierfaktor multipliziert oder einem analogen Abgleich oder Versatz justiert werden.
0 : Deaktiviert. Keine Skalierung/kein Offset angewendet.
1 : Tatsächliche Drehzahl = digitale Drehzahl x P2-29
2 : Tatsächliche Drehzahl = (digitale Drehzahl x P2-29) + Wert des Analogeingangs 1
3 : Tatsächliche Drehzahl = (digitale Drehzahl x P2-29) x Wert des Analogeingangs 1
P2-29 Slave-Drehzahlskalierfaktor
Zusammen mit P2-28 verwendet.
P2-30 Format Analogeingang 1 (Anschluss 6)

= 0 bis 10 Volt Signal (unipolar)

= 10 bis 0 Volt Signal (unipolar)

= -10 bis +10 Volt Signal (bipolar)

= 0 bis 20 mA Signal
 = 4 bis 20 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode , wenn die Signalstärke unter 3
mA fällt.

= 4 bis 20 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA fällt.

= 20 bis 4 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3
mA fällt.

= 20 bis 4 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA fällt.
P2-31 Skalierung Analogeingang 1
Skaliert den Analogeingang um diesen Faktor. Wenn z.B. P2-30 auf 0 - 10V eingestellt ist und der Skalierfaktor auf 200,0 %
eingestellt ist, sorgt ein 5 V Eingang dafür, dass der Umrichter mit maximaler Drehzahl läuft (P1-01).
P2-32 Offset Analogeingang 1
Stellt einen Versatz als Prozentsatz des kompletten Eingangsbereichs ein, der auf das analoge Eingangssignal angewandt wird.
P2-33 Format Analogeingang 2 (Anschluss 10)

= 0 bis 10 Volt Signal (unipolar)

= 10 bis 0 Volt Signal (unipolar)

= Motor PTC Thermistoreingang

= 0 bis 20 mA Signal
 = 4 bis 20 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode , wenn die Signalstärke unter 3
mA fällt.

= 4 bis 20 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA fällt.

= 20 bis 4 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3
mA fällt.

= 20 bis 4 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA fällt.
P2-34 Skalierung Analogeingang 2
Skaliert den Analogeingang um diesen Faktor. Wenn z.B. P2-30 auf 0 - 10V eingestellt ist und der Skalierfaktor auf 200,0 %
eingestellt ist, sorgt ein 5 V Eingang dafür, dass der Umrichter mit maximaler Drehzahl läuft (P1-01).
P2-35 Offset Analogeingang 2
Stellt einen Versatz als Prozentsatz des kompletten Eingangsbereichs ein, der auf das analoge Eingangssignal angewandt wird.
P2-36 Auswahl des Startmodus / Automatischer Neustart
Dient zur Festlegung des Umrichterverhaltens im Verhältnis zum aktivierten Digitaleingang sowie der Konfiguration der Funktion für
den automatischen Neustart.
: Nach dem Einschalten oder Rücksetzen startet der Umrichter nicht, wenn Digitaleingang 1 geschlossen bleibt. Um den
Umrichter starten zu können, muss der Eingang nach dem Einschalten/Rücksetzen geschlossen werden.
: Nach dem Einschalten oder dem Rücksetzen startet der Umrichter automatisch, wenn Digitaleingang 1 geschlossen wird.
 bis : Nach einer Fehlerabschaltung werden in Abständen von 20 Sekunden 5 Neustartversuche unternommen. Der
Umrichter muss ausgeschaltet werden, um den Zähler
Umrichter auch beim letzten Versuch nicht startet, wird eine Fehlerabschaltung durchgeführt, die ein manuelles Rücksetzen durch
den Bediener erfordert.

GEFAHR! Mit den
Personalsicherheit haben kann.
Optidrive ODP-2 User Guide Revision 2.00
zurückzusetzen.
Modi wird ein automatischer Start des Umrichters durchgeführt, was Folgen für die System- und
www.invertekdrives.com
Minimum Maximum
0 3
-500,0 500,0
Siehe unten
0,0 2000,0
-500,0 500,0
Siehe unten
0,0 2000,0
-500,0 500,0
Siehe unten
Die Anzahl der Neustartversuche wird gezählt und wenn der
Standard Einheiten
0 -
100,0 %

-
100,0 %
0,0 %

-
100,0 %
0,0 %
 -
