x.x
Umrichter in Betrieb, Display zeigt den Motorstrom (A)
x.x
Umrichter in Betrieb, Display zeigt die Motorleistung (kW)
x.x
Umrichter in Betrieb, Display zeigt die vom Kunden
gewählten Einheiten, siehe Parameter P2-21 und P2-22.
Netzversorgung liegt nicht an, nur eine externe 24 Volt Spannungsversorgung.
Hardware für die Ausgangsleistung blockiert, Hardware-Aktivierungsstromkreis offen. Für die STO-Eingänge (Anschlüsse 12
und 13) werden, wie in Abschnitt 4.9 „Anschlussdiagramm" gezeigt, externe Verbindungen benötigt.
Rücksetzen der Parameter auf die Werkseinstellungen.
Rücksetzen der Parameter auf die Benutzereinstellungen.
In Abschnitt 11.1 auf Seite 54 finden Sie Informationen zu Umrichter-Fehlercodes

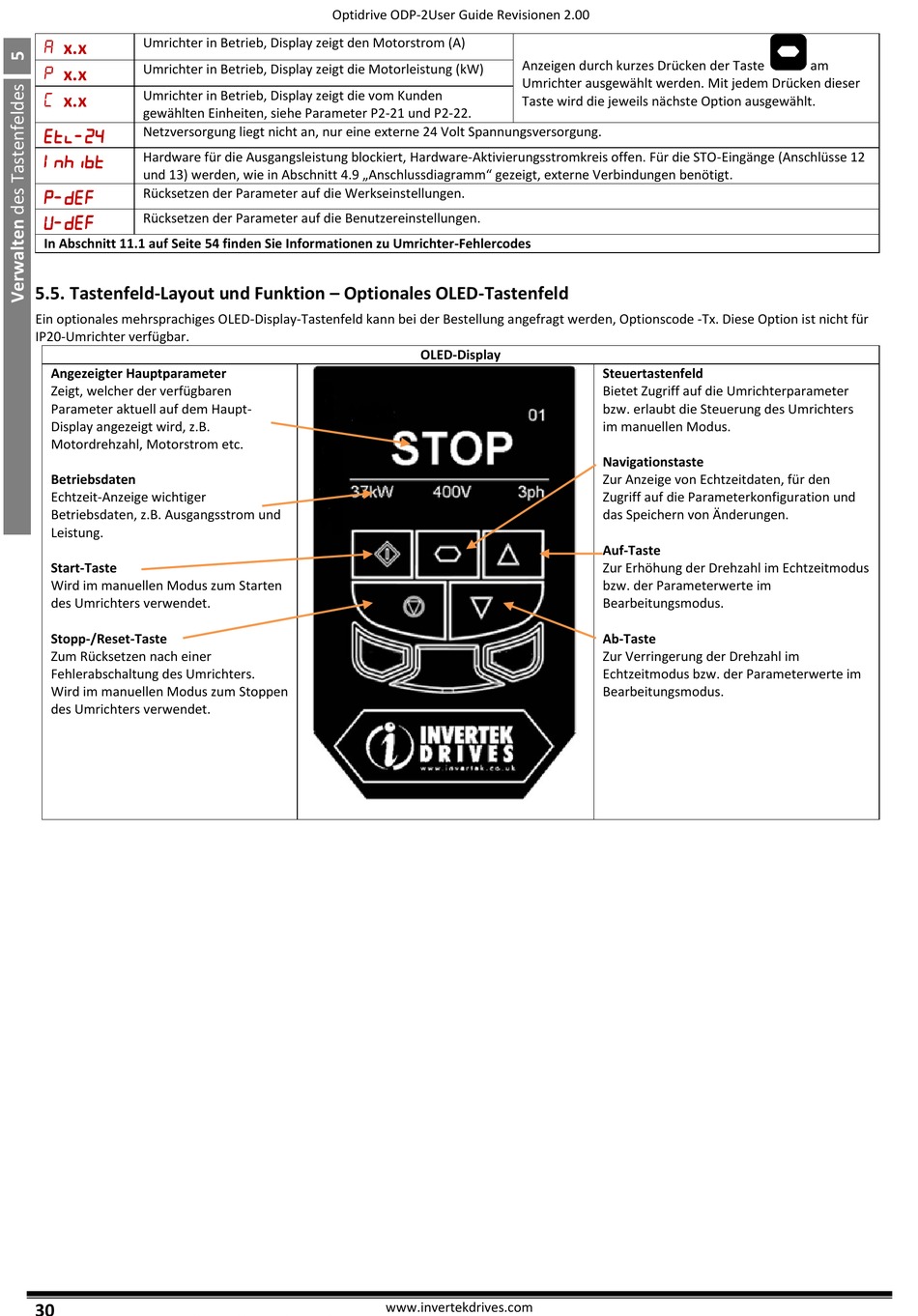

5.5. Tastenfeld-Layout und Funktion – Optionales OLED-Tastenfeld
Ein optionales mehrsprachiges OLED-Display-Tastenfeld kann bei der Bestellung angefragt werden, Optionscode -Tx. Diese Option ist nicht für
IP20-Umrichter verfügbar.
Angezeigter Hauptparameter
Zeigt, welcher der verfügbaren
Parameter aktuell auf dem Haupt-
Display angezeigt wird, z.B.
Motordrehzahl, Motorstrom etc.
Betriebsdaten
Echtzeit-Anzeige wichtiger
Betriebsdaten, z.B. Ausgangsstrom und
Leistung.
Start-Taste
Wird im manuellen Modus zum Starten
des Umrichters verwendet.
Stopp-/Reset-Taste
Zum Rücksetzen nach einer
Fehlerabschaltung des Umrichters.
Wird im manuellen Modus zum Stoppen
des Umrichters verwendet.
30
Optidrive ODP-2User Guide Revisionen 2.00
OLED-Display
www.invertekdrives.com
Anzeigen durch kurzes Drücken der Taste
Umrichter ausgewählt werden. Mit jedem Drücken dieser
Taste wird die jeweils nächste Option ausgewählt.
Steuertastenfeld
Bietet Zugriff auf die Umrichterparameter
bzw. erlaubt die Steuerung des Umrichters
im manuellen Modus.
Navigationstaste
Zur Anzeige von Echtzeitdaten, für den
Zugriff auf die Parameterkonfiguration und
das Speichern von Änderungen.
Auf-Taste
Zur Erhöhung der Drehzahl im Echtzeitmodus
bzw. der Parameterwerte im
Bearbeitungsmodus.
Ab-Taste
Zur Verringerung der Drehzahl im
Echtzeitmodus bzw. der Parameterwerte im
Bearbeitungsmodus.
