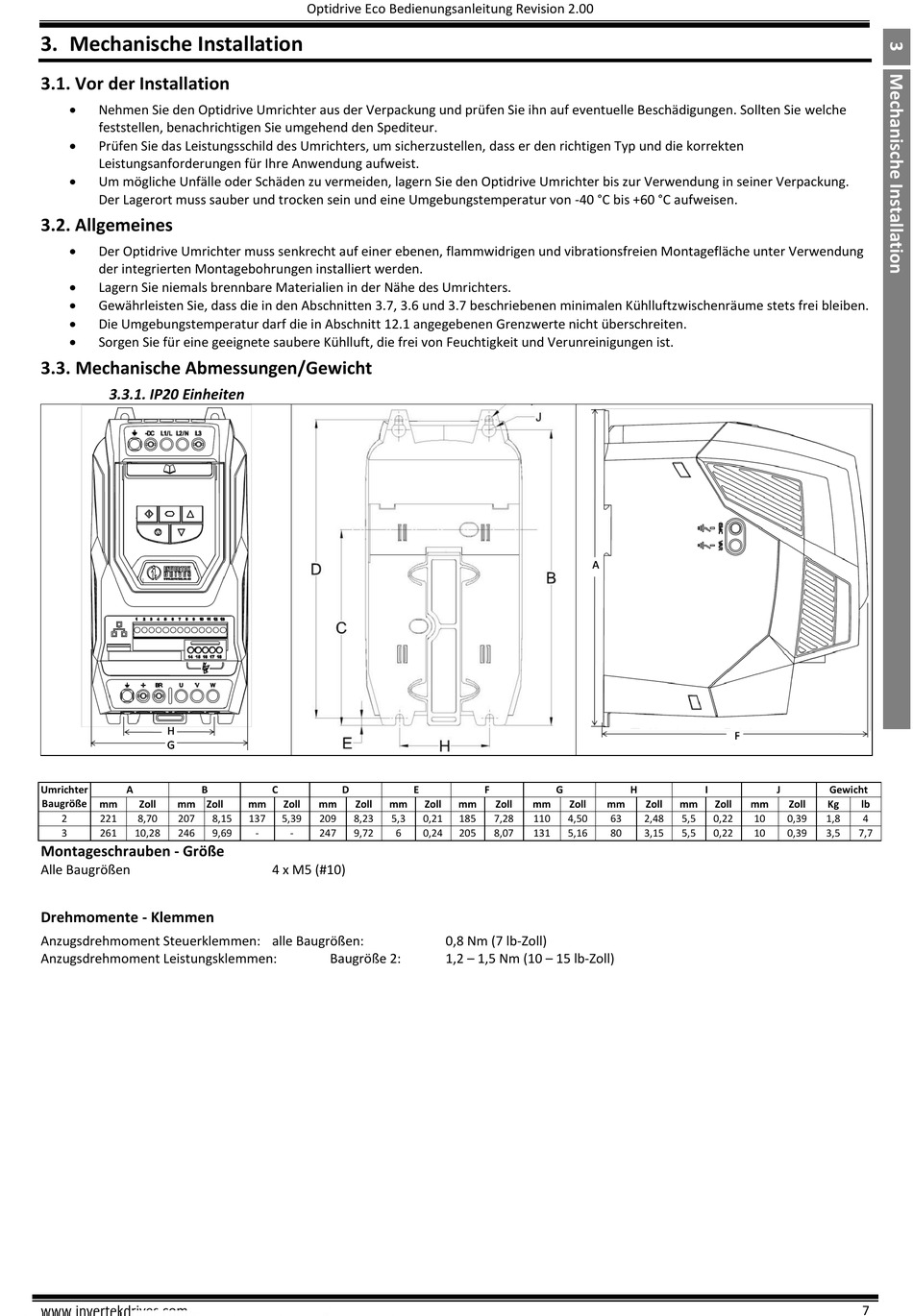

3. Mechanische Installation
3.1. Vor der Installation
Nehmen Sie den Optidrive Umrichter aus der Verpackung und prüfen Sie ihn auf eventuelle Beschädigungen. Sollten Sie welche
feststellen, benachrichtigen Sie umgehend den Spediteur.
Prüfen Sie das Leistungsschild des Umrichters, um sicherzustellen, dass er den richtigen Typ und die korrekten
Leistungsanforderungen für Ihre Anwendung aufweist.
Um mögliche Unfälle oder Schäden zu vermeiden, lagern Sie den Optidrive Umrichter bis zur Verwendung in seiner Verpackung.
Der Lagerort muss sauber und trocken sein und eine Umgebungstemperatur von -40 °C bis +60 °C aufweisen.
3.2. Allgemeines
Der Optidrive Umrichter muss senkrecht auf einer ebenen, flammwidrigen und vibrationsfreien Montagefläche unter Verwendung
der integrierten Montagebohrungen installiert werden.
Lagern Sie niemals brennbare Materialien in der Nähe des Umrichters.
Gewährleisten Sie, dass die in den Abschnitten 3.7, 3.6 und 3.7 beschriebenen minimalen Kühlluftzwischenräume stets frei bleiben.
Die Umgebungstemperatur darf die in Abschnitt 12.1 angegebenen Grenzwerte nicht überschreiten.
Sorgen Sie für eine geeignete saubere Kühlluft, die frei von Feuchtigkeit und Verunreinigungen ist.
3.3. Mechanische Abmessungen/Gewicht
3.3.1. IP20 Einheiten
Umrichter
A
B
Baugröße
mm
Zoll
mm Zoll
2
221
8,70
207
8,15
3
261
10,28
246
9,69
Montageschrauben - Größe
Alle Baugrößen
Drehmomente - Klemmen
Anzugsdrehmoment Steuerklemmen: alle Baugrößen:
Anzugsdrehmoment Leistungsklemmen:
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
C
D
E
mm
Zoll
mm
Zoll
mm
137
5,39
209
8,23
5,3
-
-
247
9,72
6
4 x M5 (#10)
Baugröße 2:
F
G
Zoll
mm
Zoll
mm
Zoll
0,21
185
7,28
110
4,50
0,24
205
8,07
131
5,16
0,8 Nm (7 lb-Zoll)
1,2 – 1,5 Nm (10 – 15 lb-Zoll)
H
I
J
mm
Zoll
mm
Zoll
mm
63
2,48
5,5
0,22
10
80
3,15
5,5
0,22
10
Gewicht
Zoll
Kg
lb
0,39
1,8
4
0,39
3,5
7,7
7
