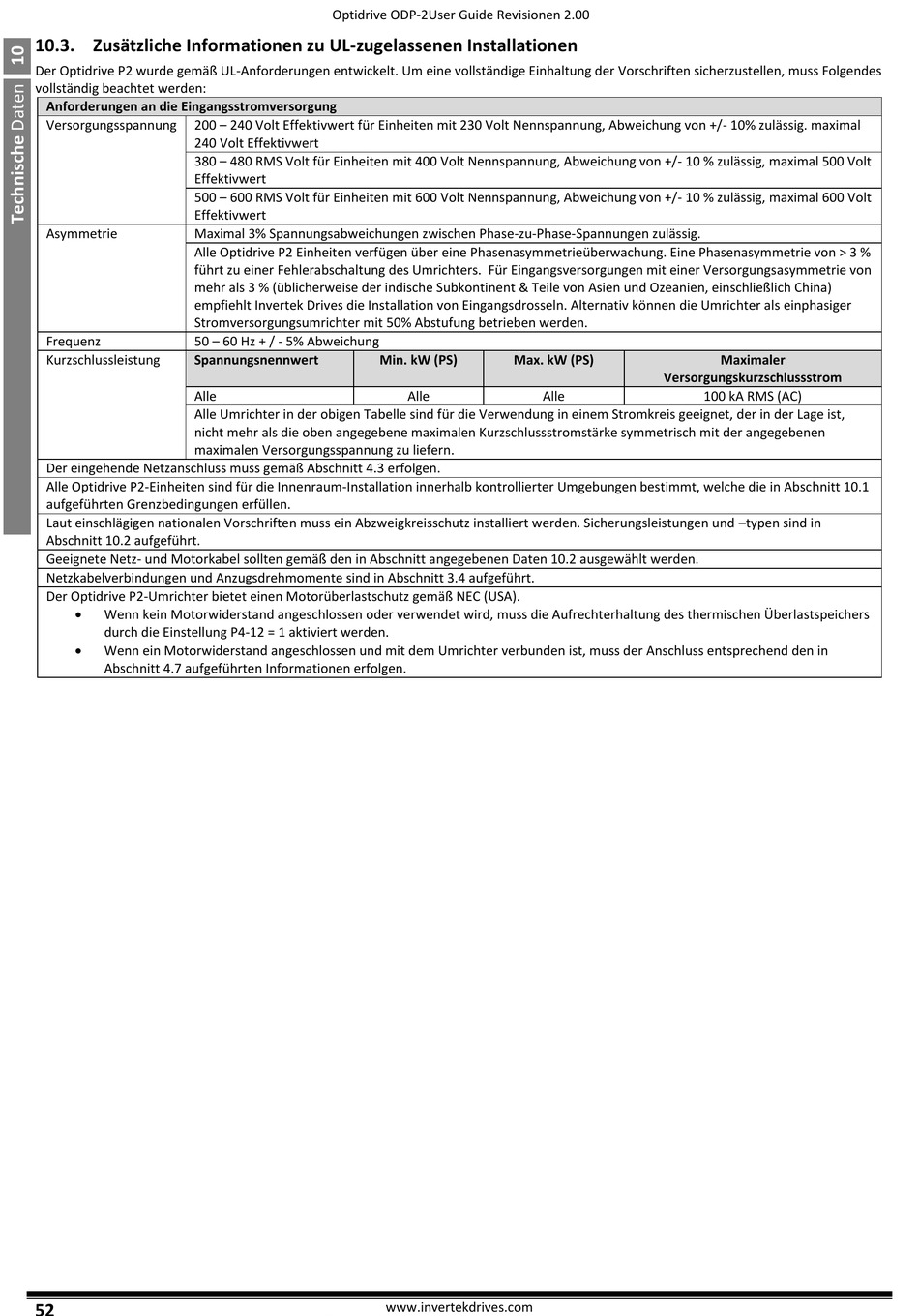

10.3. Zusätzliche Informationen zu UL-zugelassenen Installationen
Der Optidrive P2 wurde gemäß UL-Anforderungen entwickelt. Um eine vollständige Einhaltung der Vorschriften sicherzustellen, muss Folgendes
vollständig beachtet werden:
Anforderungen an die Eingangsstromversorgung
Versorgungsspannung
200 – 240 Volt Effektivwert für Einheiten mit 230 Volt Nennspannung, Abweichung von +/- 10% zulässig. maximal
240 Volt Effektivwert
380 – 480 RMS Volt für Einheiten mit 400 Volt Nennspannung, Abweichung von +/- 10 % zulässig, maximal 500 Volt
Effektivwert
500 – 600 RMS Volt für Einheiten mit 600 Volt Nennspannung, Abweichung von +/- 10 % zulässig, maximal 600 Volt
Effektivwert
Asymmetrie
Maximal 3% Spannungsabweichungen zwischen Phase-zu-Phase-Spannungen zulässig.
Alle Optidrive P2 Einheiten verfügen über eine Phasenasymmetrieüberwachung. Eine Phasenasymmetrie von > 3 %
führt zu einer Fehlerabschaltung des Umrichters. Für Eingangsversorgungen mit einer Versorgungsasymmetrie von
mehr als 3 % (üblicherweise der indische Subkontinent & Teile von Asien und Ozeanien, einschließlich China)
empfiehlt Invertek Drives die Installation von Eingangsdrosseln. Alternativ können die Umrichter als einphasiger
Stromversorgungsumrichter mit 50% Abstufung betrieben werden.
Frequenz
50 – 60 Hz + / - 5% Abweichung
Kurzschlussleistung
Spannungsnennwert
Alle
Alle Umrichter in der obigen Tabelle sind für die Verwendung in einem Stromkreis geeignet, der in der Lage ist,
nicht mehr als die oben angegebene maximalen Kurzschlussstromstärke symmetrisch mit der angegebenen
maximalen Versorgungsspannung zu liefern.
Der eingehende Netzanschluss muss gemäß Abschnitt 4.3 erfolgen.
Alle Optidrive P2-Einheiten sind für die Innenraum-Installation innerhalb kontrollierter Umgebungen bestimmt, welche die in Abschnitt 10.1
aufgeführten Grenzbedingungen erfüllen.
Laut einschlägigen nationalen Vorschriften muss ein Abzweigkreisschutz installiert werden. Sicherungsleistungen und –typen sind in
Abschnitt 10.2 aufgeführt.
Geeignete Netz- und Motorkabel sollten gemäß den in Abschnitt angegebenen Daten 10.2 ausgewählt werden.
Netzkabelverbindungen und Anzugsdrehmomente sind in Abschnitt 3.4 aufgeführt.
Der Optidrive P2-Umrichter bietet einen Motorüberlastschutz gemäß NEC (USA).
Wenn kein Motorwiderstand angeschlossen oder verwendet wird, muss die Aufrechterhaltung des thermischen Überlastspeichers
durch die Einstellung P4-12 = 1 aktiviert werden.
Wenn ein Motorwiderstand angeschlossen und mit dem Umrichter verbunden ist, muss der Anschluss entsprechend den in
Abschnitt 4.7 aufgeführten Informationen erfolgen.
