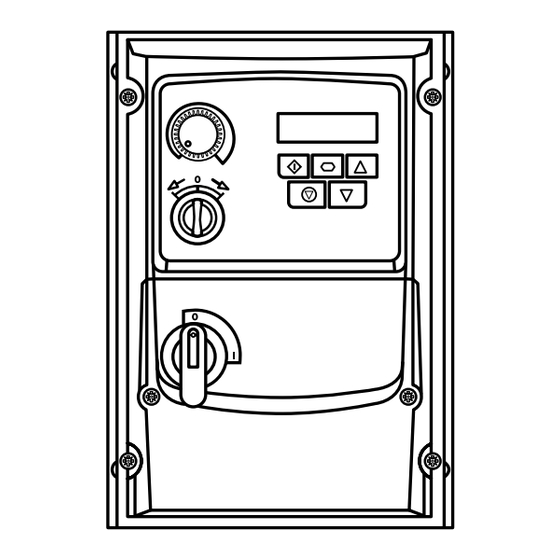

- Seite 1 AC-Frequenzumrichter IP66 (NEMA 4X) 0,37 – 22 kW / 0,5 – 30 PS 1 10V & 230V 1 Phasen Eingang, 230V - 480V 1, 3 Phasen Eingang. Geschaltete Einheiten Nicht geschaltete Einheiten...
-
Seite 2: Identifikation Des Umrichters Nach Modellnummer
HINWEIS Diese Anleitung enthält keine detaillierten Installations-, Sicherheits- oder Betriebsanweisungen. Vollständige Informationen finden Sie in der Optidrive E3 IP66 Bedienungsanleitung für den Betrieb in Außenumgebungen. Packen Sie den Umrichter aus und überprüfen Sie ihn. Informieren Sie den Zulieferer und Versanddienstleister im Falle eines Schadens sofort. -
Seite 3: Mechanische Abmessungen
3 MONTIEREN Mechanische Abmessungen Maße Gewicht Gewicht Bau- Bau- größe größe 232,0 9, 1 3 189,0 7,44 25,0 0,98 162,0 6,37 161,0 6,34 257,0 10, 1 2 200,0 7,87 28,5 1, 1 2 182,0 7, 1 6 188,0 7,40 310,0 12,20 251,5 9,90... - Seite 4 4 VERBINDEN Kabelauswahl B ei einphasiger Versorgung (nur Baugröße 1-3) sollten die Netzkabel an L1 / L, L2 / N angeschlossen werden. F ür eine dreiphasige Versorgung sollte die Stromversorgung an die Klemmen L1, L2 und L3 angeschlossen werden. Die Phasenfolge ist hier nicht von Bedeutung.
-
Seite 5: Informationen Zur Ul-Konformität
Für alle Sammelschienen und Erdungsanschlüsse sind UL-gelistete Kabelschuhe zu verwenden. Allgemeine Anforderungen Der Optidrive E3 bietet einen Überlastungsschutz für den Motor, der auf 150% der Volllast eingestellt ist, entsprechend den nationalen Vorschriften Code (US). Dort, wo kein Motorthermistor angeschlossen oder verwendet wird, muss die Überwachung des thermischen Überlastspeichers durch die Einstellung P-60 = 1 aktiviert werden. -
Seite 6: Verwendung Der Steueranschlüsse
Geschaltete Einheiten: Standardfunktionen und Steuerschalter Schalterposition Anmerkungen Werksseitige Standardkonfiguration. Vorwärts- oder Rückwärtslauf mit Drehzahlsteuerung durch lokales Potentiometer. Rückwärtslauf STOPP Vorwärtslauf Zur Einstellung der Ausgangsfrequenz HINWEIS Weitere Funktionen verfügbar. Für weitere Infos siehe in der Online-Dokumentation nach. Verwendung der Steueranschlüsse Anschlussbeispiel Zweck Funktion +24 VDC 100 mA Ausgang... -
Seite 7: Betrieb
6 EINSCHALTEN 7 INBETRIEBSETZEN Betrieb Verwendung des Tastenfelds Zur Verringerung der Drehzahl im Die Konfiguration des Umrichters bzw. die Überwachung Echtzeitmodus bzw. der Parameterwerte seines Betriebs erfolgt über das Tastenfeld bzw. Display. im Bearbeitungsmodus. Wird im Tastenfeld-Modus zum Starten Zur Anzeige von Echtzeitdaten, für den des Umrichters oder zur Umkehrung der START NAVIGATION... - Seite 8 8 BETREIBEN Parameter Standardparameter Par. Beschreibung Standard Einheiten P-01 Maximalfrequenz/-drehzahl P-02 50 (60) Hz/U/Min P-02 Minimalfrequenz/-drehzahl P-01 Hz/U/Min P-03 Beschleunigungsrampenzeit P-04 Bremsrampenzeit P-05 Anhaltemodus/Antwort auf Netzstromversorgungsunterbrechung Einstellung Bei Deaktivierung Bei Netzausfall Rampenstopp (P-04) Durchfahren (Energierückgewinnung aus der Last zur Aufrechterhaltung des Betriebs) Freilauf Freilauf Rampenstopp (P-04)
- Seite 9 Erweiterte Parameter Par. Beschreibung Standard Einheiten P-15 Auswahl der Digitaleingangsfunktion P-16 Signalformat für Analogeingang 1 Siehe unten U0-10 U : Unidirektional, Externe 0 – 10 Volt Referenz/Pot 4: Externes 20 – 4 mA Signal B : Bidirektional, Externe 0 – 10 Volt Referenz/Pot r 4: Externes 20 –...
- Seite 10 Par. Beschreibung Standard Einheiten P-43 Betriebsmodus der PI-Steuerung 0: Direktbetrieb 2: Direktbetrieb, Aufwecken bei voller Drehzahl 1: Umkehrbetrieb 3: Umkehrbetrieb, Aufwecken bei voller Drehzahl P-44 Quellenauswahl der PIReferenz (Sollwert) 0: Digitaler voreingestellter Sollwert 1: Analogeingang 1 Sollwert P-45 Digitaler PI-Sollwert 100.0 P-46 Auswahl der PI-Rückmeldequelle...
-
Seite 11: Technische Daten Umgebung
Technische Daten Umgebung Umgebungstemperaturbereich Geschlossene Antriebe: -20 ... 40°C (frost- und kondensationsfrei) Lagerungsumgebungstemperaturbereich: -40 ... 60°C Maximale Einsatzhöhe: 2000 m. Abstufung oberhalb von 1000 m: 1 %/100 m Maximale Luftfeuchtigkeit: 95 %, nicht kondensierend Nennleistungstabelle Bau- Eingang- Sicherung/MCB Maximale Ausgang- Empfohlener größe sstrom... -
Seite 12: Problembehebung
HINWEIS Nach einer Überstrom- oder Überlastauslösung (1, 3, 4, 15) darf der Frequenzumrichter, um Beschädigungen zu vermeiden, erst nach Ablauf der Nachstellzeit zurückgesetzt werden. Ñ82-E3I66-DE_V1.05ÌÓ 82-E3I66-DE_V1.05 Invertek Drives Ltd. Offa's Dyke Business Park, Welshpool, Powys SY21 8JF United Kingdom Tel: +44 (0)1938 556868 Fax: +44 (0)1938 556869 www.invertekdrives.com...
