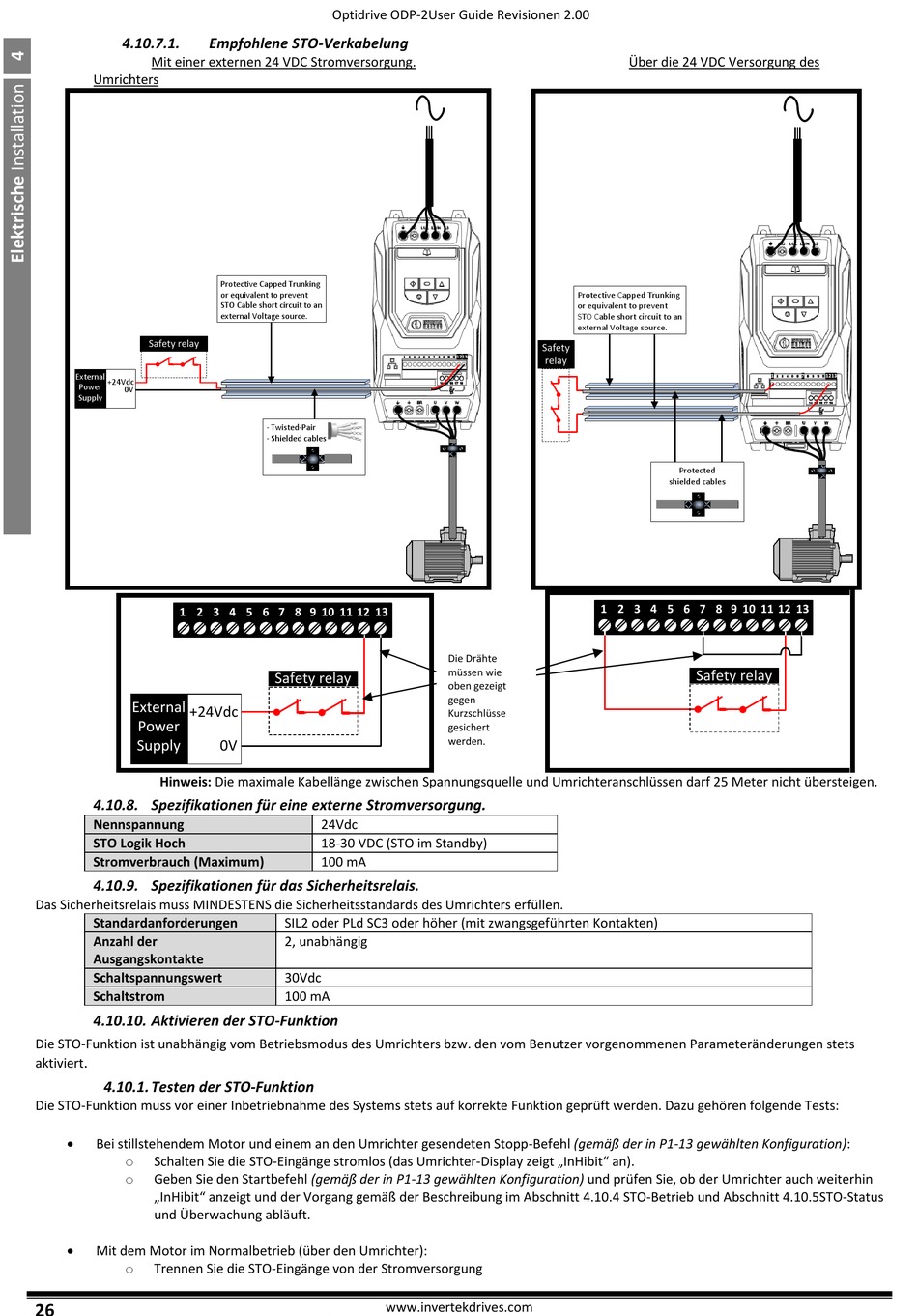

4.10.7.1.
Mit einer externen 24 VDC Stromversorgung.
Umrichters
Safety relay
External
+24Vdc
Power
0V
Supply
1 2 3 4 5 6 7 8 9 10 11 12 13
External
+24Vdc
Power
Supply
Hinweis: Die maximale Kabellänge zwischen Spannungsquelle und Umrichteranschlüssen darf 25 Meter nicht übersteigen.
4.10.8. Spezifikationen für eine externe Stromversorgung.
Nennspannung
STO Logik Hoch
Stromverbrauch (Maximum)
4.10.9. Spezifikationen für das Sicherheitsrelais.
Das Sicherheitsrelais muss MINDESTENS die Sicherheitsstandards des Umrichters erfüllen.
Standardanforderungen
Anzahl der
Ausgangskontakte
Schaltspannungswert
Schaltstrom
4.10.10. Aktivieren der STO-Funktion
Die STO-Funktion ist unabhängig vom Betriebsmodus des Umrichters bzw. den vom Benutzer vorgenommenen Parameteränderungen stets
.
aktiviert
4.10.1. Testen der STO-Funktion
Die STO-Funktion muss vor einer Inbetriebnahme des Systems stets auf korrekte Funktion geprüft werden. Dazu gehören folgende Tests:
Bei stillstehendem Motor und einem an den Umrichter gesendeten Stopp-Befehl (gemäß der in P1-13 gewählten Konfiguration):
o
Schalten Sie die STO-Eingänge stromlos (das Umrichter-Display zeigt „InHibit" an).
o
Geben Sie den Startbefehl (gemäß der in P1-13 gewählten Konfiguration) und prüfen Sie, ob der Umrichter auch weiterhin
„InHibit" anzeigt und der Vorgang gemäß der Beschreibung im Abschnitt 4.10.4 STO-Betrieb und Abschnitt 4.10.5STO-Status
und Überwachung abläuft.
Mit dem Motor im Normalbetrieb (über den Umrichter):
o
Trennen Sie die STO-Eingänge von der Stromversorgung
26
Optidrive ODP-2User Guide Revisionen 2.00
Empfohlene STO-Verkabelung
Protective Capped Trunking
or equivalent to prevent
STO Cable short circuit to an
external Voltage source.
- Twisted-Pair
- Shielded cables
Safety relay
0V
24Vdc
18-30 VDC (STO im Standby)
100 mA
SIL2 oder PLd SC3 oder höher (mit zwangsgeführten Kontakten)
2, unabhängig
30Vdc
100 mA
Safety
1213
relay
Die Drähte
müssen wie
oben gezeigt
gegen
Kurzschlüsse
gesichert
werden.
www.invertekdrives.com
Über die 24 VDC Versorgung des
Protective Capped Trunking
or equivalent to prevent
STO Cable short circuit to an
external Voltage source.
Protected
shielded cables
1 2 3 4 5 6 7 8 9 10 11 12 13
Safety relay
1
7
1213
