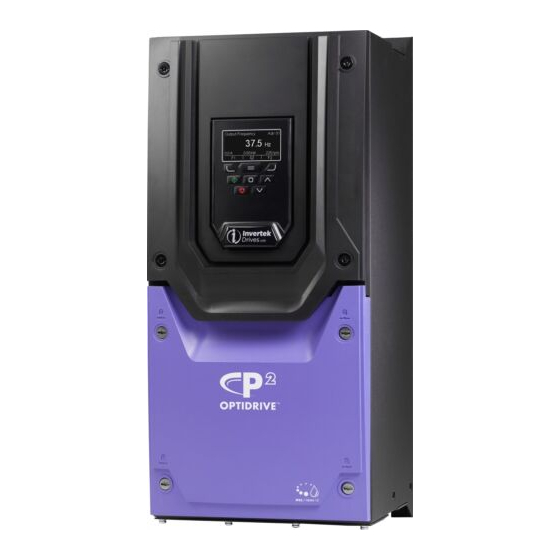

Inhaltszusammenfassung für Invertek Drives Optidrive CP2
- Seite 1 AC-Frequenzumrichter 0,75 kW – 160 kW / 1 HP – 250 HP 200 - 480 Volt ein- und dreiphasiges Modell Installations- und Bedienungsanleitung...
- Seite 2 Optidrive ODP-2 User Guide Revisionen 1.30 Optidrive P2 IP20 Schnellstartanleitung AC-Versorgungsanschluss Versorgungsspannung Dreiphasige Einheiten: Verbinden Sie L1, L2, L3, PE 200 – 240 Volt + / - 10% Einphasige Einheiten: Verbinden Sie L1, L2, PE 380 – 480 Volt + / - 10% Sicherungen oder MCB Sicherungen Siehe Informationen zu den Nennwerten des Umrichters auf Seite 50...
- Seite 3 Optidrive ODP-2 User Guide Revision 1.30 Optidrive P2 IP55 Schnellstartanleitung Display Bedienung des Tastenfelds siehe Seite 28 WICHTIG HARDWARE AKTIVIEREN 12 13 Verbinden Sie die Anschlüsse wie oben gezeigt, optional über Kontaktschalter, um den Umrichter zu aktivieren. AC-Versorgungsanschluss Steueranschlüsse 200 – 240 Volt + / - 10% 380 –...
- Seite 4 Optidrive ODP-2 User Guide Revisionen 1.30 Optidrive P2 IP66 Schnellstartanleitung Display Bedienung des Tastenfelds siehe Seite 28 WICHTIG HARDWARE AKTIVIEREN 12 13 Verbinden Sie die Anschlüsse wie oben gezeigt, optional über Kontaktschalter, um den Umrichter zu aktivieren. Steueranschlüsse Start / Stopp 10K Pot Schließen Sie den Schalter, um den Betrieb zu starten (aktivieren).
-
Seite 5: Konformitätserklärung
Welshpool Powys SY21 8JF Invertek Drives Ltd erklärt hiermit, dass die Optidrive ODP-2 -Produktreihe die einschlägigen Sicherheitsbestimmungen der Niederspannungsrichtlinie 2006/95/EG und der EMV-Richtlinie 2004/108/EG erfüllt und in Übereinstimmung mit den folgenden harmonisierten europäischen Normen entwickelt und hergestellt wurde: EN 61800-5-1: 2003 Elektrische Leistungsumrichter mit einstellbarer Drehzahl. - Seite 6 Diese Bedienungsanleitung gilt für die Firmware-Version 2.00. Bedienungsanleitung Revision 2.00 Invertek Drives Ltd verfolgt eine Politik der kontinuierlichen Verbesserung, und obgleich alle Anstrengungen unternommen wurden, um präzise und aktuelle Angaben zur Verfügung zu stellen, dienen die in dieser Bedienungsanleitung enthaltenen Informationen lediglich der Orientierung und stellen keinen Bestandteil irgendeines Vertrags dar.
-
Seite 7: Inhaltsverzeichnis
Optidrive ODP-2 User Guide Revision 2.00 Einleitung ............................... 8 1.1. Wichtige Sicherheitshinweise .................................. 8 Allgemeine Informationen und Nennwerte ....................9 2.1. Aufbau und Festlegung der Teilenummer ............................... 9 2.2. Umrichter-Modellnummern – IP20 ................................9 2.3. Umrichter-Modellnummern - IP55 ................................ 10 2.4. -
Seite 8: Einleitung
Leitungen müssen sich zudem in einem Winkel von 90° kreuzen Alle Anschlüsse müssen mit dem vorgesehenen Drehmoment angezogen werden Führen Sie niemals Reparaturen am Optidrive-Umrichter durch. Kontaktieren Sie bei eventuellen Fehlern oder Störungen Ihren regionalen Invertek Drives-Vertriebspartner zur weiteren Unterstützung. www.invertekdrives.com... -
Seite 9: Allgemeine Informationen Und Nennwerte
Optidrive ODP-2 User Guide Revision 2.00 2. Allgemeine Informationen und Nennwerte 2.1. Aufbau und Festlegung der Teilenummer Die Modellnummer jedes Optidrive P2 ist gemäß dem folgenden System aufgebaut. Produktreihe Beschichtung der Leiterplatte ODE: E-Serie N: Lokalisierte ODP: Optidrive Plus Serie Standardbeschichtung ODV: DHÜ-Produktreihe C: Vollständiger Schutzlack... -
Seite 10: Umrichter-Modellnummern - Ip55
Optidrive ODP-2User Guide Revisionen 2.00 2.3. Umrichter-Modellnummern - IP55 Informationen zu den mechnanischen Abmessungen und der Montage finden Sie ab Abschnitt 3.4.2 auf Seite 13. Elektrische Spezifikationen finden Sie in Abschnitt 10.2 auf Seite 50. 200-240V ±10% - Dreiphasiger Eingang kW-Modellnummer PS-Modellnummer Ausgangsstromstär... -
Seite 11: Umrichter-Modellnummern - Ip66
Optidrive ODP-2 User Guide Revision 2.00 2.4. Umrichter-Modellnummern – IP66 Informationen zu den mechnanischen Abmessungen und der Montage finden Sie ab Abschnitt 3.4.3 auf Seite 14. Elektrische Spezifikationen finden Sie in Abschnitt 10.2 auf Seite 50. 200-240V ±10% - Einphasiger Eingang kW-Modell PS-Modell Ausgangs-... -
Seite 12: Mechanische Installation
Optidrive ODP-2User Guide Revisionen 2.00 3. Mechanische Installation 3.1. Allgemeines Der Optidrive Umrichter muss senkrecht auf einer ebenen, brandgeschützten und vibrationsfreien Montagefläche unter Verwendung der integrierten Montagebohrungen oder einer DIN-genormten Klemmplatte (nur Rahmengröße 2) installiert werden. Der Optidrive-Umrichter darf nur in einer Umgebung mit Verschmutzungsgrad 1 oder 2 installiert werden. ... -
Seite 13: Ip55-Einheiten
Optidrive ODP-2 User Guide Revision 2.00 3.4.2. IP55-Einheiten Umrichter Gewicht Baugröße 17,72 16,85 17,05 0,31 9,92 6,73 4,33 4,25 0,17 0,30 11,5 25,4 21,26 20,28 20,47 0,31 10,63 9,25 6,89 4,25 0,17 0,30 50,7 34,06 32,68 33,07 0,39 12,99 12,99 7,87 0,22 0,43... -
Seite 14: Ip66-Einheiten
Optidrive ODP-2User Guide Revisionen 2.00 3.4.3. IP66-Einheiten Hinweis: Die gezeigte Einheit ist eine nicht geschaltete Einheit mit optionalem OLED-Display. Umrichter Gewicht Baugröße 10,12 8,66 7,87 1,12 9,41 7,40 7,01 0,17 0,33 10,6 12,20 10,89 9,90 1,31 10,47 8,29 7,87 0,17 0,33 16,8 Montageschrauben - Größen... -
Seite 15: Richtlinien Für Die Gehäusemontage (Ip20-Einheiten)
Gehäuse (nicht belüftet) verwendet werden. Gehäusekonstruktion und -anordnung müssen so ausgelegt sein, dass angemessene Belüftungswege und -abstände gewährleistet werden und die Luft durch den Kühler des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die in nicht belüfteten Metallgehäusen montiert werden:-... -
Seite 16: Leitlinien Für Die Montage (Ip55-Einheiten)
Optidrive ODP-2User Guide Revisionen 2.00 3.7. Leitlinien für die Montage (IP55-Einheiten) Stellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter Abschnitt 10.1 angegebenen Umgebungsbedingungen für den Umrichter erfüllt. Der Umrichter ist senkrecht auf einer ebenen Oberfläche zu installieren. ... -
Seite 17: Entfernen Der Anschlussabdeckung
Optidrive ODP-2 User Guide Revision 2.00 3.9. Entfernen der Anschlussabdeckung 3.9.1. Rahmengrößen 2 & 3 Drehen Sie mit einem geeigneten Schlitzschraubendreher die beiden hier gezeigten Befestigungsschrauben solange, bis sich der Schraubenschlitz in einer vertikalen Position befindet. 3.9.2. Rahmengröße 4 3.9.3. Rahmengröße 5 Drehen Sie mit einem geeigneten Drehen Sie mit einem Schlitzschraubendreher die beiden... -
Seite 18: Routinemäßige Wartung
Optidrive ODP-2User Guide Revisionen 2.00 3.9.4. Rahmengrößen 6 & 7 Drehen Sie mit einem geeigneten Schlitzschraubendreher die beiden hier gezeigten Befestigungsschrauben solange, bis sich der Schraubenschlitz in vertikaler Position befindet. 3.10. Routinemäßige Wartung Der Umrichter ist in den Routinewartungsplan zu integrieren, um stets optimale Betriebsbedingungen zu gewährleisten. Dazu gehören folgende Aspekte: ... -
Seite 19: Elektrische Installation
4. Elektrische Installation 4.1. Erdung des Umrichters Diese Anleitung dient als Richtlinie für eine ordnungsgemäße Installation. Invertek Drives Ltd übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung der für die korrekte Installation dieses Umrichters bzw. der dazugehörigen Betriebsmittel geltenden nationalen oder regionalen Vorschriften. Eine Nichteinhaltung dieser Vorschriften kann zu Verletzungen und/oder Sachschäden führen. -
Seite 20: Vorsichtsmaßnahmen Bei Der Verkabelung
Optidrive ODP-2User Guide Revisionen 2.00 4.1.2. Erdungsrichtlinien Der Erdanschluss jedes Optidrive-Umrichters muss einzeln und DIREKT mit der Erdungssammelschiene (über den Filter, wenn installiert) verbunden werden. Die Erdungsanschlüsse des Optidrive-Umrichters dürfen keine Masseschleifen zwischen einem Umrichter und einem anderen bzw. einer anderen Ausrüstung bilden. Die Erdschleifenimpedanz muss den jeweiligen regionalen Sicherheitsvorschriften entsprechen. Für die Einhaltung der UL-Vorschriften müssen für alle Erdverbindungen UL-gerechte Ringkabelschuhe verwendet werden. -
Seite 21: Stromversorgungsanschluss
Optidrive ODP-2 User Guide Revision 2.00 4.3. Stromversorgungsanschluss Für eine einphasige Versorgung sollte die Stromversorgung an die Anschlüsse L1/L und L2/N angeschlossen werden. Für eine einphasige Versorgung sollte die Stromversorgung an die Anschlüsse L1, L2 und L3 angeschlossen werden. Die Phasenfolge ist hier nicht von Bedeutung. -
Seite 22: Anschlüsse Des Motoranschlusskastens
Optidrive ODP-2User Guide Revisionen 2.00 4.6. Anschlüsse des Motoranschlusskastens Die meisten Allzweckmotoren sind für den Betrieb an einer dualen Spannungsversorgung gewickelt. Entsprechende Angaben finden sich auf dem Typenschild des Motors. Die Betriebsspannung wird normalerweise als STERN- oder DREIECKS-Schaltung bei der Installation des Motors gewählt. STERN bietet stets den höheren Spannungswert. -
Seite 23: Verbindung Der Steueranschlüsse
Optidrive ODP-2 User Guide Revision 2.00 4.8. Verbindung der Steueranschlüsse Alle analogen Signalkabel müssen ausreichend abgeschirmt sein. Es werden deshalb Twisted-Pair Kabel empfohlen. Alle Strom- und Steuerkabel sind, wo möglich, getrennt und in keinem Fall parallel zu verlegen. ... -
Seite 24: Safe Torque Off (Sicher Abgeschaltetes Moment)
Optidrive ODP-2User Guide Revisionen 2.00 4.10. Safe Torque Off (Sicher abgeschaltetes Moment) Der Begriff Safe Torque OFF wird im Verlauf dieses Abschnitts mit „STO“ abgekürzt. 4.10.1. Verantwortlichkeiten Der Haupt-Systementwickler trägt vor der Inbetriebnahme des Umrichters der Verantwortung für die Definition der Anforderungen für das gesamte „Sicherheitssteuersystem“, in das der Umrichter integriert wird. -
Seite 25: Sto-Betrieb
Optidrive ODP-2 User Guide Revision 2.00 4.10.4. STO-Betrieb Wenn die STO-Eingänge bestromt sind, befindet sich die STO-Funktion im Ruhemodus. Erhält der Umrichter dann einen Befehl/ein Signal zum Anfahren (je nach der in P1-13 ausgewählten Methode), erfolgen Start und Betrieb normal. Wenn die STO-Eingänge nicht bestromt sind, ist die STO-Funktion aktiviert und stoppt den Umrichter (Leerlauf). -
Seite 26: Safety Relay
Optidrive ODP-2User Guide Revisionen 2.00 4.10.7.1. Empfohlene STO-Verkabelung Mit einer externen 24 VDC Stromversorgung. Über die 24 VDC Versorgung des Umrichters Protective Capped Trunking or equivalent to prevent Protective Capped Trunking STO Cable short circuit to an or equivalent to prevent external Voltage source. -
Seite 27: Anschließen Eines Bremswiderstands
Optidrive ODP-2 User Guide Revision 2.00 Prüfen Sie, ob der Umrichter auch weiterhin „InHibit“ anzeigt, der Motor stoppt und der Vorgang gemäß der Beschreibung iin Abschnitt 4.10.4 STO-Betrieb und Abschnitt 4.10.5 STO-Status und Überwachung abläuft. 4.10.2. Wartung der STO-Funktion. Die STO-Funktion muss Teil der routinemäßigen Wartung des Steuersystems sein und regelmäßig (mindestens einmal pro Jahr) und speziell nach jeglichen Änderungen des Sicherheitssystems oder Wartungsarbeiten auf ihre Unversehrtheit geprüft werden. -
Seite 28: Verwalten Des Tastenfeldes
Optidrive ODP-2User Guide Revisionen 2.00 5. Verwalten des Tastenfeldes Die Konfiguration des Umrichters bzw. die Überwachung seines Betriebs erfolgt über die Tastatur bzw. das Display. 5.1. Tastenfeldanordnung und Funktion – Standard-LED-Tastenfeld Zur Anzeige von Echtzeitdaten, für den Zugriff auf die NAVIGATION Parameterkonfiguration und das Speichern von Änderungen. -
Seite 29: Erweiterte Tastenfeldkürzel
Optidrive ODP-2 User Guide Revision 2.00 5.3. Erweiterte Tastenfeldkürzel Funktion Wenn das Display Drücken Sie... Ergebnis Beispiel Folgendes zeigt... Das Display zeigt an Die nächsthöhere Parametergruppe wird xxx ausgewählt. drücken Schnelle Auswahl von Das Display zeigt Parametergruppen Hinweis: Der Parametergruppenzugriff ... -
Seite 30: Tastenfeld-Layout Und Funktion - Optionales Oled-Tastenfeld
Optidrive ODP-2User Guide Revisionen 2.00 x.x Umrichter in Betrieb, Display zeigt den Motorstrom (A) Anzeigen durch kurzes Drücken der Taste x.x Umrichter in Betrieb, Display zeigt die Motorleistung (kW) Umrichter ausgewählt werden. Mit jedem Drücken dieser x.x Umrichter in Betrieb, Display zeigt die vom Kunden Taste wird die jeweils nächste Option ausgewählt. -
Seite 31: Betriebsanzeigen Des Umrichters
Optidrive ODP-2 User Guide Revision 2.00 5.6. Betriebsanzeigen des Umrichters Wird angezeigt, wenn der Wird angezeigt, wenn Strom am Umrichter in Betrieb, Display Fehlerabschaltungsanzeige mit Hardware- Umrichter anliegt und der Motor zeigt Ausgangsdaten. Abschaltungszustand. Aktivierungsstromkreis offen ist. gestoppt ist, 5.7. Zugriff auf/Änderung von Parameterwerten Navigationstaste für mehr als 1 s Den gewünschten Parameter Die Navigationstaste... -
Seite 32: Rücksetzen Der Parameter Auf Die Werkseinstellungen
Optidrive ODP-2User Guide Revisionen 2.00 5.9. Rücksetzen der Parameter auf die Werkseinstellungen LED-Display Drücken und halten Sie die Tasten für mindestens 2 Sekunden Das Display zeigt Taste drücken OLED-Display Die Auf-/Ab-, Start- und Stopp-Tasten gleichzeitig für mehr als 2 Sekunden drücken und halten. -
Seite 33: Tastenfeldsteuerung
Optidrive ODP-2 User Guide Revision 2.00 5.11. Tastenfeldsteuerung Um zu ermöglichen, dass der Optidrive-Umrichter von dem Tastenfeld aus nur in Vorwärtsrichtung gesteuert werden kann, setzen Sie P1-12 = 1: Verbinden Sie den Umrichter mit der Stromversorgung, so dass die korrekte Spannung und der Schutz der Sicherungen / der Leistungsschalter gewährleistet sind - siehe Abschnitt 10.2. -
Seite 34: Parameter
Optidrive ODP-2User Guide Revisionen 2.00 6. Parameter 6.1. Parametersatz – Überblick Der Optidrive P2 Parametersatz besteht aus den 6 folgenden Gruppen: Gruppe 0 – Schreibgeschützte Überwachungsparameter Gruppe 1 – Standardparameter Gruppe 2 – Erweiterte Parameter Gruppe 3 – PID-Steuerungsparameter ... - Seite 35 Optidrive ODP-2 User Guide Revision 2.00 Parametername Minimum Maximum Standard Einheiten P1-10 Motornenndrehzahl 30000 U/Min Dieser Parameter kann optional auf die Nenndrehzahl des Motors (Typenschild) eingestellt werden. Wird dieser Parameter auf den Standardwert Null eingestellt, werden alle Drehzahl relevanten Werte in Hz angezeigt und die Schlupfkompensation des Motors deaktiviert.
-
Seite 36: Digitaleingangsfunktionen
Optidrive ODP-2User Guide Revisionen 2.00 7. Digitaleingangsfunktionen 7.1. Konfigurationsparameter für Digitaleingänge P1-13 Digitaleingang 1 Digitaleingang 2 Digitaleingang 3 Analogeingang 1 Analogeingang 2 P1-13 (Anschluss 2) (Anschluss 3) (Anschluss 4) (Anschluss 6) (Anschluss 10) Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert O: Ausgewählter O: Stopp O: Vorwärts Drehzahlwert... - Seite 37 Optidrive ODP-2 User Guide Revision 2.00 Digitaleingang 1 Digitaleingang 2 Digitaleingang 3 Analogeingang 1 Analogeingang 2 P1-13 (Anschluss 2) (Anschluss 3) (Anschluss 4) (Anschluss 6) (Anschluss 10) Externe Fehlerabschaltung O: Stopp O: Stopp O: Ausgewählter Drehzahlwert Analog 1 Drehzahlwert O: Fehlerabschaltung C: C: Vorwärtslauf C: Rückwärtslauf C: Voreingestellte Drehzahl 1...
-
Seite 38: Erweiterte Parameter
Optidrive ODP-2User Guide Revisionen 2.00 8. Erweiterte Parameter 8.1. Parametergruppe 2 – erweiterte Parameter Parametername Minimum Maximum Standard Einheiten P2-01 Voreinstellung / Tippfrequenz / Drehzahl 1 P1-02 P1-01 Hz / U/Min P2-02 Voreinstellung / Tippfrequenz / Drehzahl 2 P1-02 P1-01 10,0 Hz / U/Min P2-03... - Seite 39 Optidrive ODP-2 User Guide Revision 2.00 Parametername Minimum Maximum Standard Einheiten P2-13 Auswahl der Funktion Analogausgang 2 (Anschluss 11) Digitalausgangsmodus. Logik 1 = +24 V Gleichspannung 0 : Umrichter aktiviert (in Betrieb). Logik 1, wenn der Optidrive-Umrichter aktiviert (in Betrieb) ist. 1: Umrichter in Ordnung.
- Seite 40 Optidrive ODP-2User Guide Revisionen 2.00 Parametername Minimum Maximum Standard Einheiten P2-18 Auswahl der Funktion Benutzer-Relaisausgang 2 (Anschlüsse 17 und Zur Auswahl der Relaisausgang 2 zugewiesenen Funktion. Das Relais besitzt zwei Ausgänge. Logik 1 gibt an, dass das Relais aktiv ist, weshalb Klemmen 17 und 18 verbunden werden.
- Seite 41 Optidrive ODP-2 User Guide Revision 2.00 Parametername Minimum Maximum Standard Einheiten P2-28 Slave-Drehzahlskalierfaktor Nur aktiv im Tastenfeldmodus (P1-12 = 1 oder 2) und Slave-Modus (P1-12=5). Der Tastenfeldwert kann mit einem voreingestellten Skalierfaktor multipliziert oder einem analogen Abgleich oder Versatz justiert werden. 0 : Deaktiviert.
-
Seite 42: Parametergruppe 3 - Pid-Steuerung
Optidrive ODP-2User Guide Revisionen 2.00 Parametername Minimum Maximum Standard Einheiten P2-37 Tastenfeld-Modus Neustart-Drehzahl Dieser Parameter ist nur aktiviert, wenn P1-12 = 1 oder 2 ist. Wenn die Einstellungen 0 bis 3 verwendet werden, muss der Umrichter durch Drücken der Start-Taste auf dem Tastenfeld gestartet werden. Wenn die Einstellungen 4 - 7 verwendet werden, wird das Starten des Umrichters über den aktivierten digitalen Eingang gesteuert. -
Seite 43: Parametergruppe 4 - Hochleistungs-Motorsteuerung
Optidrive ODP-2 User Guide Revision 2.00 P3-09 PID-Ausgabegrenze 0 : Grenzwerte des Digitalausgangs. Der Ausgangsbereich der PID-Steuerung ist durch die Werte in P3-07 & P3-08 beschränkt 1 : Analogeingang 1 für eine variable Obergrenze. Der Ausgabebereich der PID-Steuerung wird durch die Werte in P3-08 und das an Analogeingang 1 gesendete Signal beschränkt. -
Seite 44: Parametergruppe 5 - Kommunikationsparameter
Optidrive ODP-2User Guide Revisionen 2.00 P4-06 Drehmomentregelwert / Begrenzungsquelle Wenn P4-01 = 0 ist, legt dieser Parameter die Quelle für die maximale Ausgangsdrehmomentbegrenzung fest. Wenn P4-01 = 1 ist, legt dieser Parameter die Quelle für die Drehmomentreferenz (Sollwert) fest. 0: Fester Digitalwert. Der Drehmomentregelwert / die Drehmomentbegrenzung wird in P4-07 eingestellt 1: Analogeingang 1. -
Seite 45: Parametergruppe 0 - Überwachungsparameter (Schreibgeschützt)
Optidrive ODP-2 User Guide Revision 2.00 P5-06 Maßnahme bei Kommunikationsverlust Steuert das Umrichterverhalten nach einem Kommunikationsausfall gemäß den o.a. Parametereinstellungen. 0 : Fehlerabschaltung & Leerlaufstopp 1 : Rampenstopp, dann Fehlerabschaltung 2 : Nur Rampenstopp (keine Fehlerabschaltung) 3 : Betrieb mit der voreingestellten Drehzahl 8 P5-07 Feldbus-Rampensteuerung Legt fest, ob die Brems- bzw. - Seite 46 Optidrive ODP-2User Guide Revisionen 2.00 Beschreibung Einheiten P0-07 Feldbus-Kommunikation Drehzahlwert Zeigt den Sollwert an, der vom Umrichter von der aktuell aktiven Feldbus-Schnittstelle empfangen wird. P0-08 PID-Referenz (Sollwert) Zeigt den Eingangssollwert für der PID-Steuerung an. P0-09 PID-Istwert Zeigt den Istwert des Eingangssignals an der PID-Steuerung an. P0-10 PID-Steuerungsausgang Zeigt den Ausgabewert der PID-Steuerung an.
- Seite 47 Optidrive ODP-2 User Guide Revision 2.00 Beschreibung Einheiten P0-33 Gesamtbetriebszeit seit der letzten Fehlerabschaltung (2) HH:MM:SS Zeigt die Gesamtbetriebszeit des Umrichters seit dem letzten Fehler an. Der erste angezeigte Wert ist die Anzahl der Stunden. Durch Drücken der Auf-Taste werden die Minuten und Sekunden angezeigt. P0-34 Gesamtbetriebszeit seit der letzten Deaktivierung HH:MM:SS...
-
Seite 48: Serielle Kommunikation
Optidrive ODP-2User Guide Revisionen 2.00 9. Serielle Kommunikation 9.1. Kontaktzuweisung für RJ45-Verbinder Der Optidrive P2 verfügt über einen RJ45-Verbinder auf der Vorderseite des Bedienfelds. Damit kann per Kabelverbindung ein Umrichternetzwerk eingerichtet werden. Der Verbinder enthält mehrere Schnittstellen für verschiedene Kommunikationsprotokolle:- ... -
Seite 49: Modbus-Parameterzugriff
Optidrive ODP-2 User Guide Revision 2.00 Register- Oberes Unteres Lesen Anmerkungen nummer Byte Byte Schreiben Kommandosteuerwort Kommandosteuerwort zur Steuerung des Optidrive-Umrichters im Modbus RTU- Betrieb. Die Funktionen der Steuerwortbits lauten wie folgt:- Bit 0: Start-/Stoppbefehl. Auf 1 setzen, um den Umrichter zu aktivieren. Auf 0 setzen, um den Umrichter zu stoppen. -
Seite 50: Technische Daten
Die angegebene maximale Motorkabellänge bezieht sich auf ein abgeschirmtes Motorkabel. Wird ein nicht abgeschirmtes Kabel verwendet, kann die Beschränkung für die maximale Kabellänge 50% erhöht werden. Bei Verwendung der von Invertek Drives empfohlenen Ausgangsdrossel kann die maximale Kabellänge um 100% erhöht werden. - Seite 51 Die angegebene maximale Motorkabellänge bezieht sich auf ein abgeschirmtes Motorkabel. Wird ein nicht abgeschirmtes Kabel verwendet, kann die Beschränkung für die maximale Kabellänge 50% erhöht werden. Bei Verwendung der von Invertek Drives empfohlenen Ausgangsdrossel kann die maximale Kabellänge um 100% erhöht werden.
-
Seite 52: Zusätzliche Informationen Zu Ul-Zugelassenen Installationen
Fehlerabschaltung des Umrichters. Für Eingangsversorgungen mit einer Versorgungsasymmetrie von mehr als 3 % (üblicherweise der indische Subkontinent & Teile von Asien und Ozeanien, einschließlich China) empfiehlt Invertek Drives die Installation von Eingangsdrosseln. Alternativ können die Umrichter als einphasiger Stromversorgungsumrichter mit 50% Abstufung betrieben werden. -
Seite 53: Drosselungsinformationen
Optidrive ODP-2 User Guide Revision 2.00 10.4. Drosselungsinformationen Eine Drosselung des maximalen kontinuierlichen Ausgangsstroms des Umrichters ist bei folgenden Betriebsbedingungen erforderlich: Umgebungstemperatur über 40 °C / 104 °F für umschlossene Umrichter (nicht UL-zugelassen) Betrieb in Höhen über 1000 m / 3281 Fuß ... -
Seite 54: Problembehebung
Optidrive ODP-2User Guide Revisionen 2.00 11. Problembehebung 11.1. Fehlermeldungen Fehlercode Beschreibung Abhilfemaßnahme Kein Fehler In P0-13 angezeigt, wenn im Protokoll keine Fehler erfasst wurden. Bremskanal-Überstrom Stellen Sie sicher, dass der angeschlossene Bremswiderstand über dem zulässigen Mindestwert für den Umrichter liegt – Werte siehe Abschnitt 10.2. Überprüfen Sie den Bremswiderstand und die Verkabelung auf mögliche Kurzschlüsse. - Seite 55 Prüfen Sie, ob alle drei Versorgungsphasen anliegen und eine Symmetrietoleranz von 3% einhalten. Reduzieren Sie die Motorlast. Besteht der Fehler auch weiterhin, kontaktieren Sie Ihren Invertek Drives Vertriebspartner. Fehlerabschaltung bei Verlust einer Der Umrichter ist auf den Betrieb mit einer dreiphasigen Versorgung ausgelegt. Die Verbindung Eingangsphase zu einer der Phasen wurde unterbrochen oder ging verloren.
- Seite 56 Optidrive ODP-2User Guide Revisionen 2.00 Fehlercode Beschreibung Abhilfemaßnahme Fehler bei der Modbus-Kommunikation Während des in P5-06 eingestellten Überwachungszeitraums ist kein gültiges Modbus- Telegramm eingegangen. Prüfen Sie, ob der Netzwerk-Master bzw. die SPS noch arbeitet. Prüfen Sie die Verkabelung Erhöhen Sie den Wert von P5-05 auf ein passendes Niveau. ...
