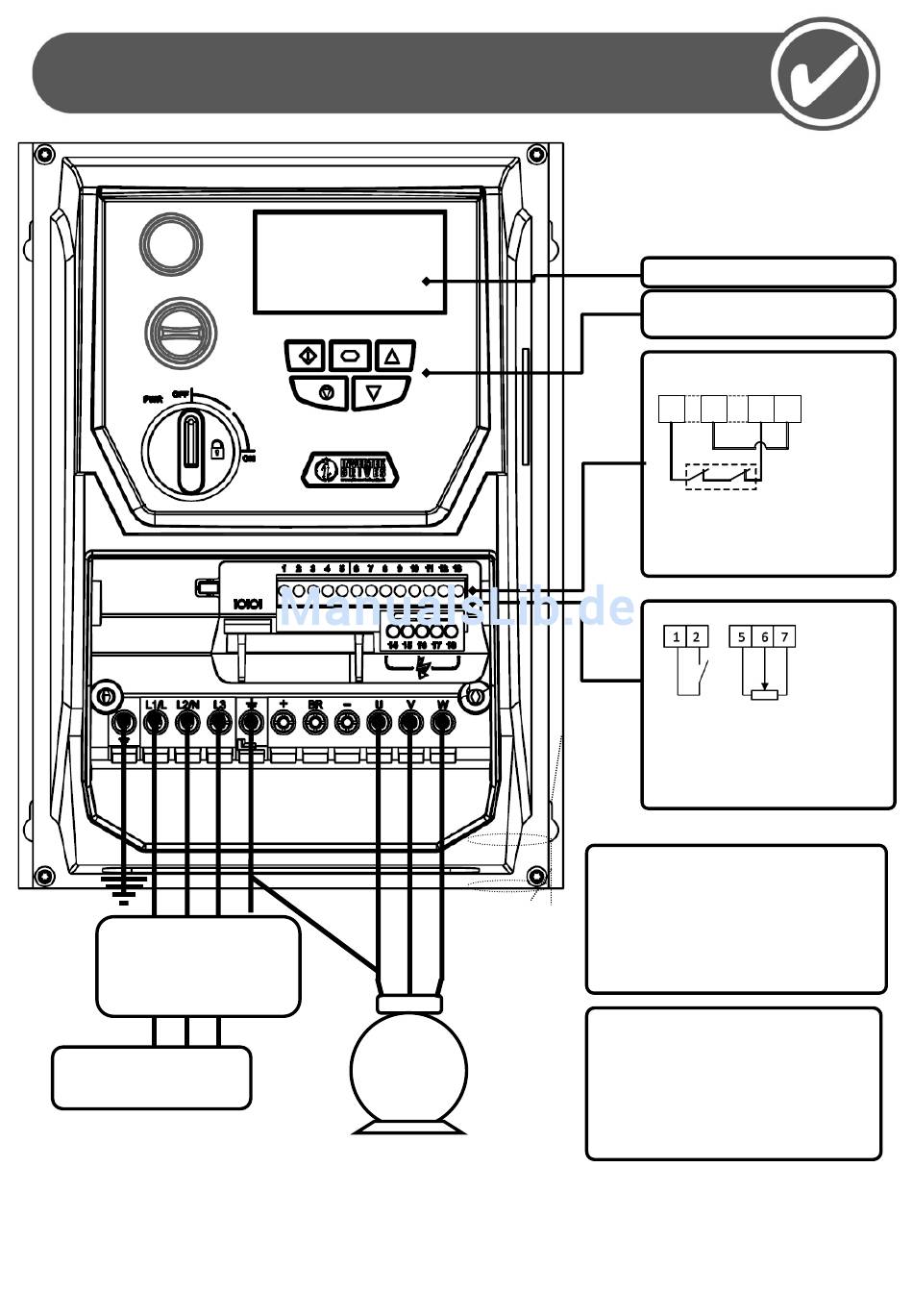

Optidrive P2 IP66 Schnellstartanleitung
Sicherungen oder MCB
Umrichterwerte
überprüfen Informationen
zu Seite 47
AC-Versorgungsanschluss
200 – 240 Volt + / - 10%
380 – 480 Volt + / - 10%
4
Optidrive ODP-2 User Guide Revisionen 1.30
M
www.invertekdrives.com
Display
Bedienung des Tastenfelds siehe
Seite 28
WICHTIG
HARDWARE AKTIVIEREN
1 9 12 13
Verbinden Sie die Anschlüsse wie oben
gezeigt, optional über Kontaktschalter,
um den Umrichter zu aktivieren.
Steueranschlüsse
Start / Stopp 10K Pot
Schließen Sie den Schalter, um den
Betrieb zu starten (aktivieren). Öffnen
Sie den Schalter, um den Betrieb zu
stoppen.
Motorkabel
Für die korrekte Kabelgröße, sieheTechnische
Daten auf Seite 50Beachten Sie die maximal
zulässige Motorkabellänge.
Für Motorkabellängen > 50 Meter wird ein
Ausgangsfilter empfohlen verwenden Sie ein
abgeschirmtes Kabel. Die Abschirmung sollte an
beiden Enden geerdet sein.
Motoranschluss
Auf Stern- oder Dreieckschaltung überprüfen
Geben Sie die Daten des Motortypenschilds
wie folgt in die Umrichterparameter ein
Motornennspannung: P1-07
Motornennstrom: P1-08
Motornennfrequenz: P1-09
Motornenndrehzahl (optional): P1-10
