Invertek Drives Optidrive CP2 Installationsanleitung Seite 2

Optidrive P2 IP20 Schnellstartanleitung

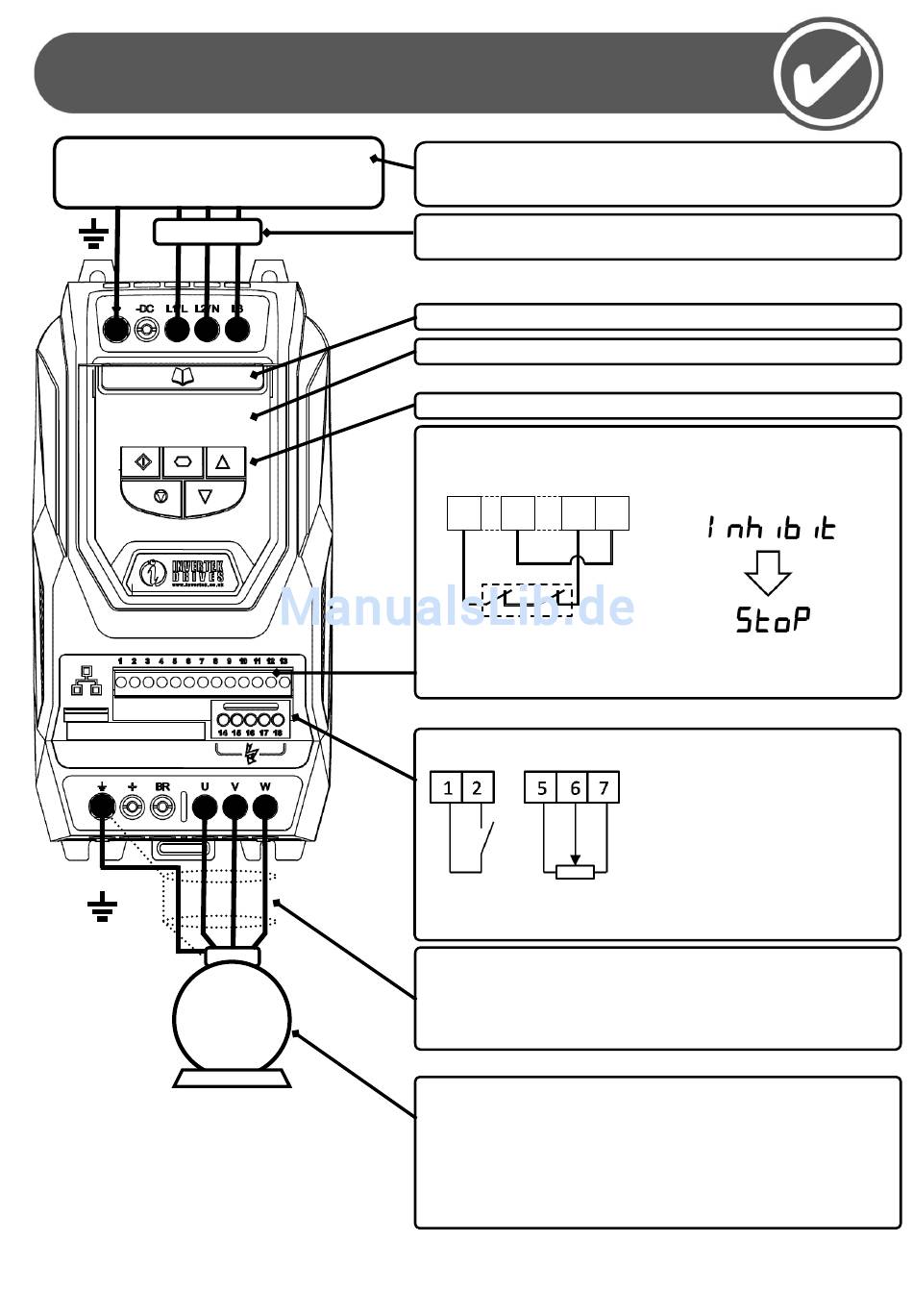

AC-Versorgungsanschluss
Dreiphasige Einheiten: Verbinden Sie L1, L2, L3, PE
Einphasige Einheiten: Verbinden Sie L1, L2, PE
Sicherungen
oder MCB
2
Optidrive ODP-2 User Guide Revisionen 1.30
M
www.invertekdrives.com
Versorgungsspannung
200 – 240 Volt + / - 10%
380 – 480 Volt + / - 10%
Sicherungen oder MCB
Siehe Informationen zu den Nennwerten des Umrichters auf Seite 50
Kurzanleitung
Display
Bedienung des Tastenfelds siehe Seite28
WICHTIG!
HARDWARE-AKTIVIERUNGSFUNKTION
1 9 12 13
Verbinden Sie die Anschlüsse wie gezeigt, optional über Kontaktschalter, um
den Umrichter zu aktivieren.
Steueranschlüsse
Basierend auf den Standard-Werkseinstellungen für die Parameter
Start – Stopp 10K Speed Pot
Schließen Sie den Schalter,
Sie ihn, um den Betrieb zu stoppen.
Motorkabel
o
Für die korrekte Kabelgröße, siehe Technische Daten auf Seite 50
o
Beachten Sie die maximal zulässige Motorkabellänge
o
Bei Motorkabellängen > 50 Meter wird ein Ausgangsfilter empfohlen
o
Verwenden Sie ein abgeschirmtes Kabel
Motoranschluss
Auf Stern- oder Dreieckschaltung überprüfen
Geben Sie die Daten des Motortypenschilds wie folgt in die mrichterparameter
ein:
o
Motornennspannung: P1-07
o
Motornennstrom: P1-08
o
Motornennfrequenz: P1-09
o
Motornenndrehzahl (optional): P1-10
um den Betrieb zu starten (aktivieren), öffnen
