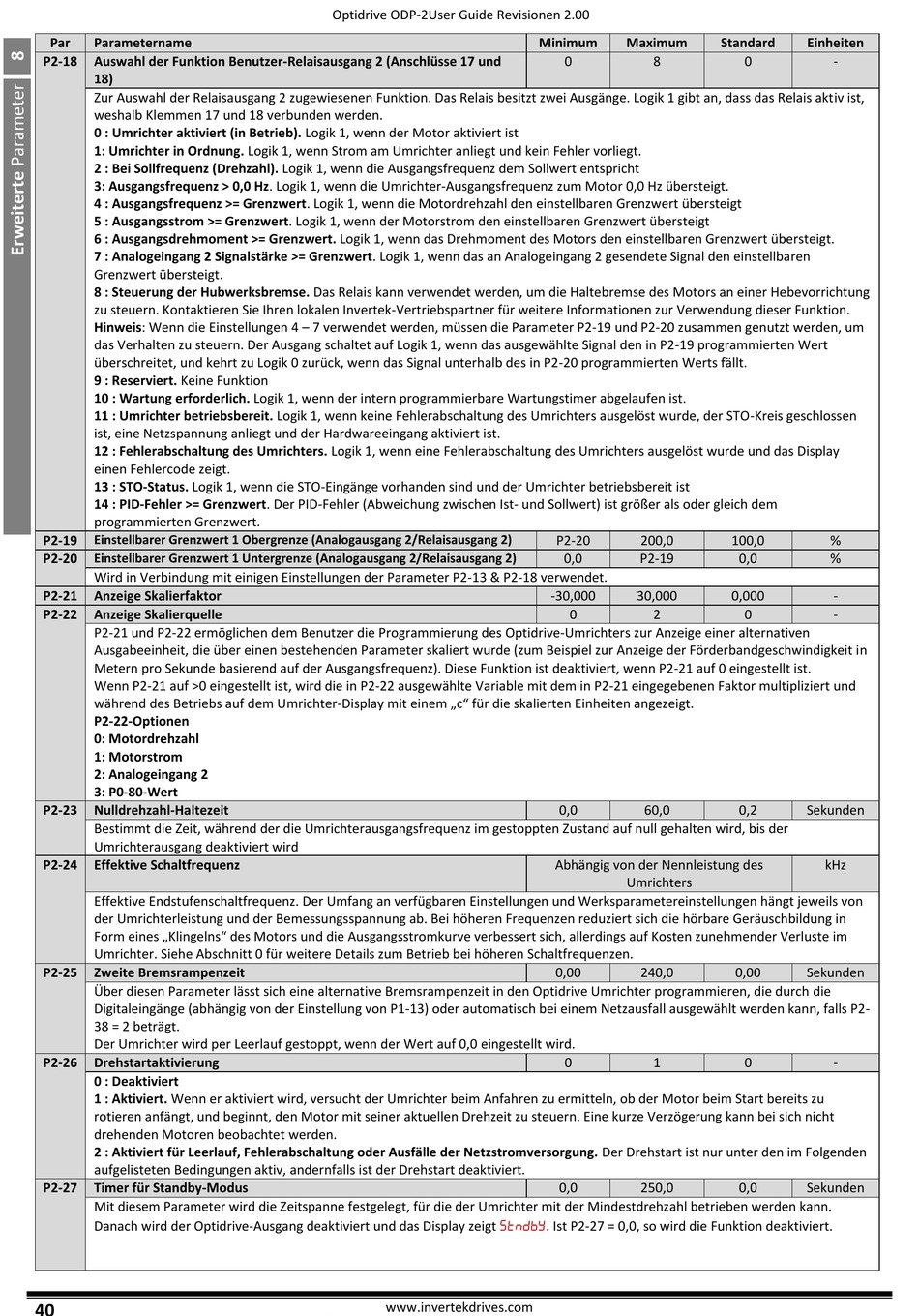

Par Parametername
P2-18 Auswahl der Funktion Benutzer-Relaisausgang 2 (Anschlüsse 17 und
18)
Zur Auswahl der Relaisausgang 2 zugewiesenen Funktion. Das Relais besitzt zwei Ausgänge. Logik 1 gibt an, dass das Relais aktiv ist,
weshalb Klemmen 17 und 18 verbunden werden.
0 : Umrichter aktiviert (in Betrieb). Logik 1, wenn der Motor aktiviert ist
1: Umrichter in Ordnung. Logik 1, wenn Strom am Umrichter anliegt und kein Fehler vorliegt.
2 : Bei Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz dem Sollwert entspricht
3: Ausgangsfrequenz > 0,0 Hz. Logik 1, wenn die Umrichter-Ausgangsfrequenz zum Motor 0,0 Hz übersteigt.
4 : Ausgangsfrequenz >= Grenzwert. Logik 1, wenn die Motordrehzahl den einstellbaren Grenzwert übersteigt
5 : Ausgangsstrom >= Grenzwert. Logik 1, wenn der Motorstrom den einstellbaren Grenzwert übersteigt
6 : Ausgangsdrehmoment >= Grenzwert. Logik 1, wenn das Drehmoment des Motors den einstellbaren Grenzwert übersteigt.
7 : Analogeingang 2 Signalstärke >= Grenzwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Grenzwert übersteigt.
8 : Steuerung der Hubwerksbremse. Das Relais kann verwendet werden, um die Haltebremse des Motors an einer Hebevorrichtung
zu steuern. Kontaktieren Sie Ihren lokalen Invertek-Vertriebspartner für weitere Informationen zur Verwendung dieser Funktion.
Hinweis: Wenn die Einstellungen 4 – 7 verwendet werden, müssen die Parameter P2-19 und P2-20 zusammen genutzt werden, um
das Verhalten zu steuern. Der Ausgang schaltet auf Logik 1, wenn das ausgewählte Signal den in P2-19 programmierten Wert
überschreitet, und kehrt zu Logik 0 zurück, wenn das Signal unterhalb des in P2-20 programmierten Werts fällt.
9 : Reserviert. Keine Funktion
10 : Wartung erforderlich. Logik 1, wenn der intern programmierbare Wartungstimer abgelaufen ist.
11 : Umrichter betriebsbereit. Logik 1, wenn keine Fehlerabschaltung des Umrichters ausgelöst wurde, der STO-Kreis geschlossen
ist, eine Netzspannung anliegt und der Hardwareeingang aktiviert ist.
12 : Fehlerabschaltung des Umrichters. Logik 1, wenn eine Fehlerabschaltung des Umrichters ausgelöst wurde und das Display
einen Fehlercode zeigt.
13 : STO-Status. Logik 1, wenn die STO-Eingänge vorhanden sind und der Umrichter betriebsbereit ist
14 : PID-Fehler >= Grenzwert. Der PID-Fehler (Abweichung zwischen Ist- und Sollwert) ist größer als oder gleich dem
programmierten Grenzwert.
P2-19 Einstellbarer Grenzwert 1 Obergrenze (Analogausgang 2/Relaisausgang 2)
P2-20 Einstellbarer Grenzwert 1 Untergrenze (Analogausgang 2/Relaisausgang 2)
Wird in Verbindung mit einigen Einstellungen der Parameter P2-13 & P2-18 verwendet.
P2-21 Anzeige Skalierfaktor
P2-22 Anzeige Skalierquelle
P2-21 und P2-22 ermöglichen dem Benutzer die Programmierung des Optidrive-Umrichters zur Anzeige einer alternativen
Ausgabeeinheit, die über einen bestehenden Parameter skaliert wurde (zum Beispiel zur Anzeige der Förderbandgeschwindigkeit in
Metern pro Sekunde basierend auf der Ausgangsfrequenz). Diese Funktion ist deaktiviert, wenn P2-21 auf 0 eingestellt ist.
Wenn P2-21 auf >0 eingestellt ist, wird die in P2-22 ausgewählte Variable mit dem in P2-21 eingegebenen Faktor multipliziert und
während des Betriebs auf dem Umrichter-Display mit einem „c" für die skalierten Einheiten angezeigt.
P2-22-Optionen
0: Motordrehzahl
1: Motorstrom
2: Analogeingang 2
3: P0-80-Wert
P2-23 Nulldrehzahl-Haltezeit
Bestimmt die Zeit, während der die Umrichterausgangsfrequenz im gestoppten Zustand auf null gehalten wird, bis der
Umrichterausgang deaktiviert wird
P2-24 Effektive Schaltfrequenz
Effektive Endstufenschaltfrequenz. Der Umfang an verfügbaren Einstellungen und Werksparametereinstellungen hängt jeweils von
der Umrichterleistung und der Bemessungsspannung ab. Bei höheren Frequenzen reduziert sich die hörbare Geräuschbildung in
Form eines „Klingelns" des Motors und die Ausgangsstromkurve verbessert sich, allerdings auf Kosten zunehmender Verluste im
Umrichter. Siehe Abschnitt 0 für weitere Details zum Betrieb bei höheren Schaltfrequenzen.
P2-25 Zweite Bremsrampenzeit
Über diesen Parameter lässt sich eine alternative Bremsrampenzeit in den Optidrive Umrichter programmieren, die durch die
Digitaleingänge (abhängig von der Einstellung von P1-13) oder automatisch bei einem Netzausfall ausgewählt werden kann, falls P2-
38 = 2 beträgt.
Der Umrichter wird per Leerlauf gestoppt, wenn der Wert auf 0,0 eingestellt wird.
P2-26 Drehstartaktivierung
0 : Deaktiviert
1 : Aktiviert. Wenn er aktiviert wird, versucht der Umrichter beim Anfahren zu ermitteln, ob der Motor beim Start bereits zu
rotieren anfängt, und beginnt, den Motor mit seiner aktuellen Drehzeit zu steuern. Eine kurze Verzögerung kann bei sich nicht
drehenden Motoren beobachtet werden.
2 : Aktiviert für Leerlauf, Fehlerabschaltung oder Ausfälle der Netzstromversorgung. Der Drehstart ist nur unter den im Folgenden
aufgelisteten Bedingungen aktiv, andernfalls ist der Drehstart deaktiviert.
P2-27 Timer für Standby-Modus
Mit diesem Parameter wird die Zeitspanne festgelegt, für die der Umrichter mit der Mindestdrehzahl betrieben werden kann.
Danach wird der Optidrive-Ausgang deaktiviert und das Display zeigt . Ist P2-27 = 0,0, so wird die Funktion deaktiviert.
40
Optidrive ODP-2User Guide Revisionen 2.00
www.invertekdrives.com
Minimum Maximum
0 8
P2-20 200,0
0,0 P2-19
-30,000 30,000
0 2
0,0 60,0
Abhängig von der Nennleistung des
Umrichters
0,00 240,0
0 1
0,0 250,0
Standard Einheiten
0 -
100,0 %
0,0 %
0,000 -
0 -
0,2 Sekunden
kHz
0,00 Sekunden
0 -
0,0 Sekunden
