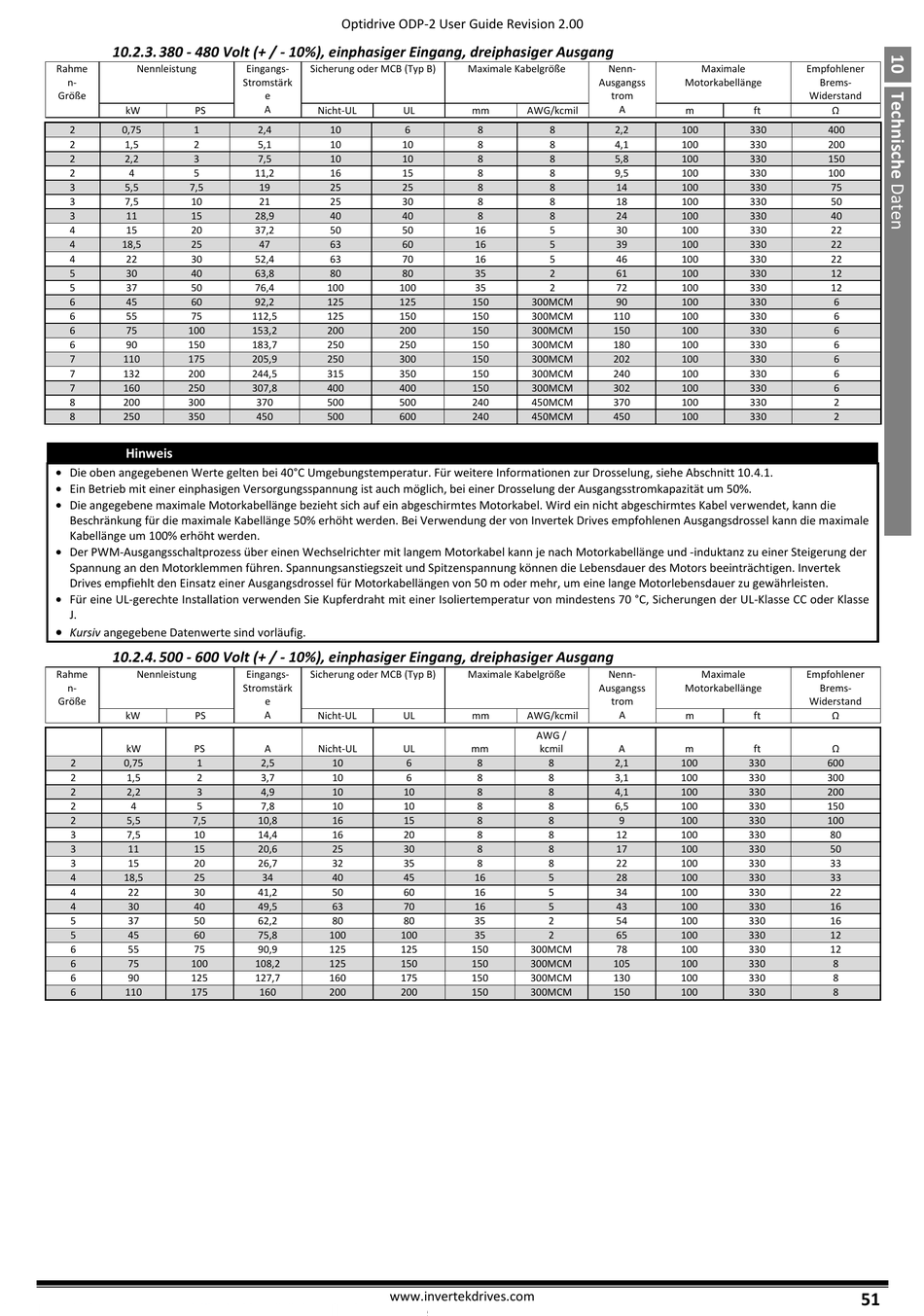

10.2.3. 380 - 480 Volt (+ / - 10%), einphasiger Eingang, dreiphasiger Ausgang
Rahme Nennleistung
n-
Größe
kW PS
2 0,75 1
2 1,5 2
2 2,2 3
2 4 5
3 5,5 7,5
3 7,5 10
3 11 15
4 15 20
4 18,5 25
4 22 30
5 30 40
5 37 50
6 45 60
6 55 75
6 75 100
6 90 150
7 110 175
7 132 200
7 160 250
8 200 300
8 250 350
Hinweis
 Die oben angegebenen Werte gelten bei 40°C Umgebungstemperatur. Für weitere Informationen zur Drosselung, siehe Abschnitt 10.4.1.
 Ein Betrieb mit einer einphasigen Versorgungsspannung ist auch möglich, bei einer Drosselung der Ausgangsstromkapazität um 50%.
 Die angegebene maximale Motorkabellänge bezieht sich auf ein abgeschirmtes Motorkabel. Wird ein nicht abgeschirmtes Kabel verwendet, kann die
Beschränkung für die maximale Kabellänge 50% erhöht werden. Bei Verwendung der von Invertek Drives empfohlenen Ausgangsdrossel kann die maximale
Kabellänge um 100% erhöht werden.
 Der PWM-Ausgangsschaltprozess über einen Wechselrichter mit langem Motorkabel kann je nach Motorkabellänge und -induktanz zu einer Steigerung der
Spannung an den Motorklemmen führen. Spannungsanstiegszeit und Spitzenspannung können die Lebensdauer des Motors beeinträchtigen. Invertek
Drives empfiehlt den Einsatz einer Ausgangsdrossel für Motorkabellängen von 50 m oder mehr, um eine lange Motorlebensdauer zu gewährleisten.
 Für eine UL-gerechte Installation verwenden Sie Kupferdraht mit einer Isoliertemperatur von mindestens 70 °C, Sicherungen der UL-Klasse CC oder Klasse
J.

Kursiv angegebene Datenwerte sind vorläufig.
10.2.4. 500 - 600 Volt (+ / - 10%), einphasiger Eingang, dreiphasiger Ausgang
Rahme Nennleistung
n-
Größe
kW PS
kW PS
2 0,75 1
2 1,5 2
2 2,2 3
2 4 5
2 5,5 7,5
3 7,5 10
3 11 15
3 15 20
4 18,5 25
4 22 30
4 30 40
5 37 50
5 45 60
6 55 75
6 75 100
6 90 125
6 110 175
Optidrive ODP-2 User Guide Revision 2.00
Eingangs- Sicherung oder MCB (Typ B)
Stromstärk
e
A
Nicht-UL UL
2,4 10 6
5,1 10 10
7,5 10 10
11,2 16 15
19 25 25
21 25 30
28,9 40 40
37,2 50 50
47 63 60
52,4 63 70
63,8 80 80
76,4 100 100
92,2 125 125
112,5 125 150
153,2 200 200
183,7 250 250
205,9 250 300
244,5 315 350
307,8 400 400
370 500 500
450 500 600
Eingangs- Sicherung oder MCB (Typ B)
Stromstärk
e
A
Nicht-UL UL
A Nicht-UL UL
2,5 10 6
3,7 10 6
4,9 10 10
7,8 10 10
10,8 16 15
14,4 16 20
20,6 25 30
26,7 32 35
34 40 45
41,2 50 60
49,5 63 70
62,2 80 80
75,8 100 100
90,9 125 125
108,2 125 150
127,7 160 175
160 200 200
www.invertekdrives.com
Maximale Kabelgröße Nenn-
Ausgangss
trom
A
mm AWG/kcmil
8 8 2,2
8 8 4,1
8 8 5,8
8 8 9,5
8 8 14
8 8 18
8 8 24
16 5 30
16 5 39
16 5 46
35 2 61
35 2 72
150 300MCM 90
150 300MCM 110
150 300MCM 150
150 300MCM 180
150 300MCM 202
150 300MCM 240
150 300MCM 302
240 450MCM 370
240 450MCM 450
Maximale Kabelgröße Nenn-
Ausgangss
trom
A
mm AWG/kcmil
AWG /
mm kcmil A
8 8 2,1
8 8 3,1
8 8 4,1
8 8 6,5
8 8 9
8 8 12
8 8 17
8 8 22
16 5 28
16 5 34
16 5 43
35 2 54
35 2 65
150 300MCM 78
150 300MCM 105
150 300MCM 130
150 300MCM 150
Maximale Empfohlener
Motorkabellänge Brems-
Widerstand
m ft Ω
100 330 400
100 330 200
100 330 150
100 330 100
100 330 75
100 330 50
100 330 40
100 330 22
100 330 22
100 330 22
100 330 12
100 330 12
100 330 6
100 330 6
100 330 6
100 330 6
100 330 6
100 330 6
100 330 6
100 330 2
100 330 2
Maximale Empfohlener
Motorkabellänge Brems-
Widerstand
m ft Ω
m ft Ω
100 330 600
100 330 300
100 330 200
100 330 150
100 330 100
100 330 80
100 330 50
100 330 33
100 330 33
100 330 22
100 330 16
100 330 16
100 330 12
100 330 12
100 330 8
100 330 8
100 330 8
