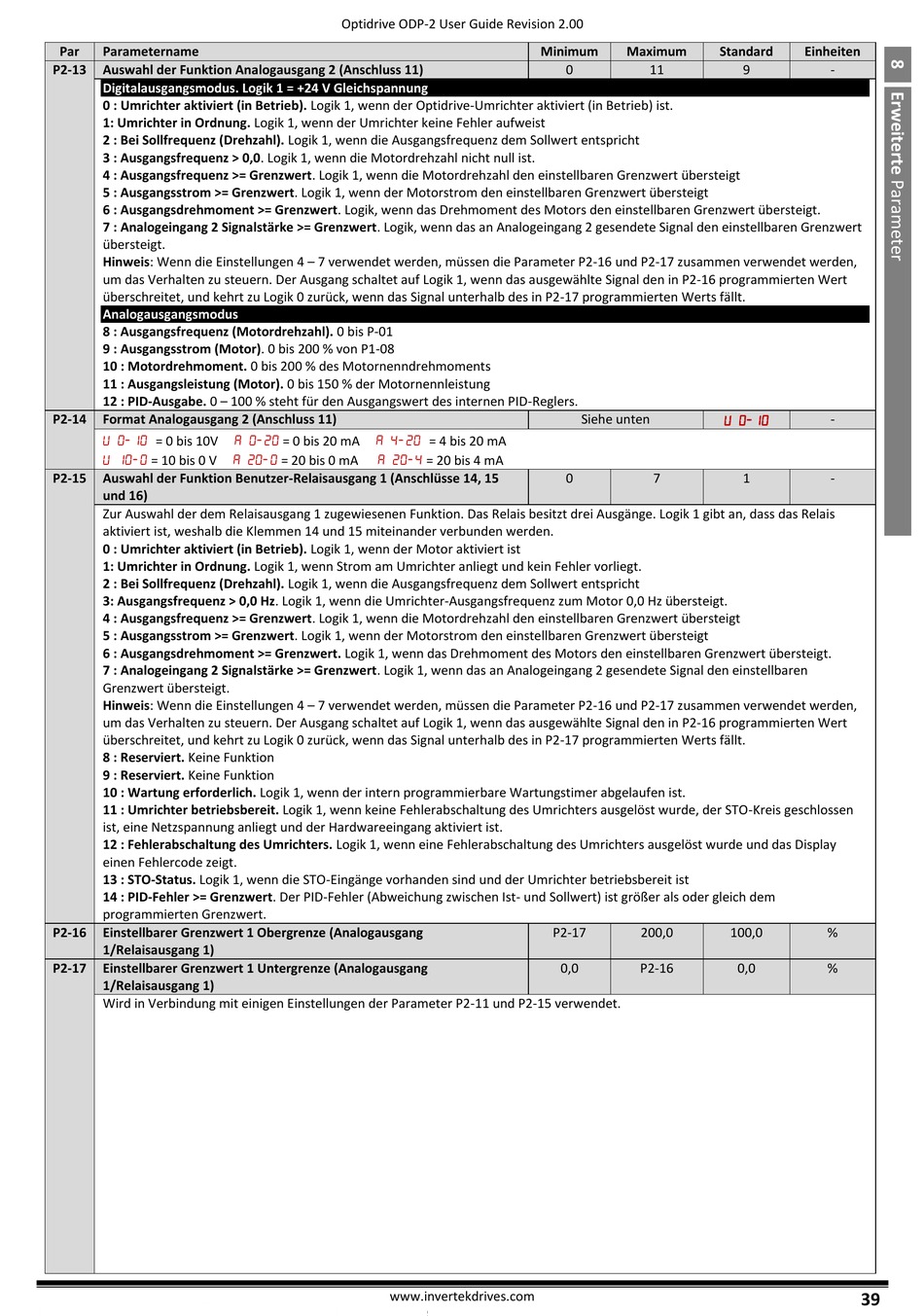

Invertek Drives Optidrive CP2 Installationsanleitung Seite 39

Par Parametername
P2-13 Auswahl der Funktion Analogausgang 2 (Anschluss 11)
Digitalausgangsmodus. Logik 1 = +24 V Gleichspannung
0 : Umrichter aktiviert (in Betrieb). Logik 1, wenn der Optidrive-Umrichter aktiviert (in Betrieb) ist.
1: Umrichter in Ordnung. Logik 1, wenn der Umrichter keine Fehler aufweist
2 : Bei Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz dem Sollwert entspricht
3 : Ausgangsfrequenz > 0,0. Logik 1, wenn die Motordrehzahl nicht null ist.
4 : Ausgangsfrequenz >= Grenzwert. Logik 1, wenn die Motordrehzahl den einstellbaren Grenzwert übersteigt
5 : Ausgangsstrom >= Grenzwert. Logik 1, wenn der Motorstrom den einstellbaren Grenzwert übersteigt
6 : Ausgangsdrehmoment >= Grenzwert. Logik, wenn das Drehmoment des Motors den einstellbaren Grenzwert übersteigt.
7 : Analogeingang 2 Signalstärke >= Grenzwert. Logik, wenn das an Analogeingang 2 gesendete Signal den einstellbaren Grenzwert
übersteigt.
Hinweis: Wenn die Einstellungen 4 – 7 verwendet werden, müssen die Parameter P2-16 und P2-17 zusammen verwendet werden,
um das Verhalten zu steuern. Der Ausgang schaltet auf Logik 1, wenn das ausgewählte Signal den in P2-16 programmierten Wert
überschreitet, und kehrt zu Logik 0 zurück, wenn das Signal unterhalb des in P2-17 programmierten Werts fällt.
Analogausgangsmodus
8 : Ausgangsfrequenz (Motordrehzahl). 0 bis P-01
9 : Ausgangsstrom (Motor). 0 bis 200 % von P1-08
10 : Motordrehmoment. 0 bis 200 % des Motornenndrehmoments
11 : Ausgangsleistung (Motor). 0 bis 150 % der Motornennleistung
12 : PID-Ausgabe. 0 – 100 % steht für den Ausgangswert des internen PID-Reglers.
P2-14 Format Analogausgang 2 (Anschluss 11)


= 0 bis 10V

= 10 bis 0 V
P2-15 Auswahl der Funktion Benutzer-Relaisausgang 1 (Anschlüsse 14, 15
und 16)
Zur Auswahl der dem Relaisausgang 1 zugewiesenen Funktion. Das Relais besitzt drei Ausgänge. Logik 1 gibt an, dass das Relais
aktiviert ist, weshalb die Klemmen 14 und 15 miteinander verbunden werden.
0 : Umrichter aktiviert (in Betrieb). Logik 1, wenn der Motor aktiviert ist
1: Umrichter in Ordnung. Logik 1, wenn Strom am Umrichter anliegt und kein Fehler vorliegt.
2 : Bei Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz dem Sollwert entspricht
3: Ausgangsfrequenz > 0,0 Hz. Logik 1, wenn die Umrichter-Ausgangsfrequenz zum Motor 0,0 Hz übersteigt.
4 : Ausgangsfrequenz >= Grenzwert. Logik 1, wenn die Motordrehzahl den einstellbaren Grenzwert übersteigt
5 : Ausgangsstrom >= Grenzwert. Logik 1, wenn der Motorstrom den einstellbaren Grenzwert übersteigt
6 : Ausgangsdrehmoment >= Grenzwert. Logik 1, wenn das Drehmoment des Motors den einstellbaren Grenzwert übersteigt.
7 : Analogeingang 2 Signalstärke >= Grenzwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Grenzwert übersteigt.
Hinweis: Wenn die Einstellungen 4 – 7 verwendet werden, müssen die Parameter P2-16 und P2-17 zusammen verwendet werden,
um das Verhalten zu steuern. Der Ausgang schaltet auf Logik 1, wenn das ausgewählte Signal den in P2-16 programmierten Wert
überschreitet, und kehrt zu Logik 0 zurück, wenn das Signal unterhalb des in P2-17 programmierten Werts fällt.
8 : Reserviert. Keine Funktion
9 : Reserviert. Keine Funktion
10 : Wartung erforderlich. Logik 1, wenn der intern programmierbare Wartungstimer abgelaufen ist.
11 : Umrichter betriebsbereit. Logik 1, wenn keine Fehlerabschaltung des Umrichters ausgelöst wurde, der STO-Kreis geschlossen
ist, eine Netzspannung anliegt und der Hardwareeingang aktiviert ist.
12 : Fehlerabschaltung des Umrichters. Logik 1, wenn eine Fehlerabschaltung des Umrichters ausgelöst wurde und das Display
einen Fehlercode zeigt.
13 : STO-Status. Logik 1, wenn die STO-Eingänge vorhanden sind und der Umrichter betriebsbereit ist
14 : PID-Fehler >= Grenzwert. Der PID-Fehler (Abweichung zwischen Ist- und Sollwert) ist größer als oder gleich dem
programmierten Grenzwert.
P2-16 Einstellbarer Grenzwert 1 Obergrenze (Analogausgang
1/Relaisausgang 1)
P2-17 Einstellbarer Grenzwert 1 Untergrenze (Analogausgang
1/Relaisausgang 1)
Wird in Verbindung mit einigen Einstellungen der Parameter P2-11 und P2-15 verwendet.
Optidrive ODP-2 User Guide Revision 2.00
 
= 0 bis 20 mA
 
= 20 bis 0 mA
www.invertekdrives.com
Minimum
0
Siehe unten

= 4 bis 20 mA
= 20 bis 4 mA
0
P2-17
0,0
Maximum Standard
11 9

7 1
200,0 100,0
P2-16 0,0
Einheiten
-
-
-
%
%
