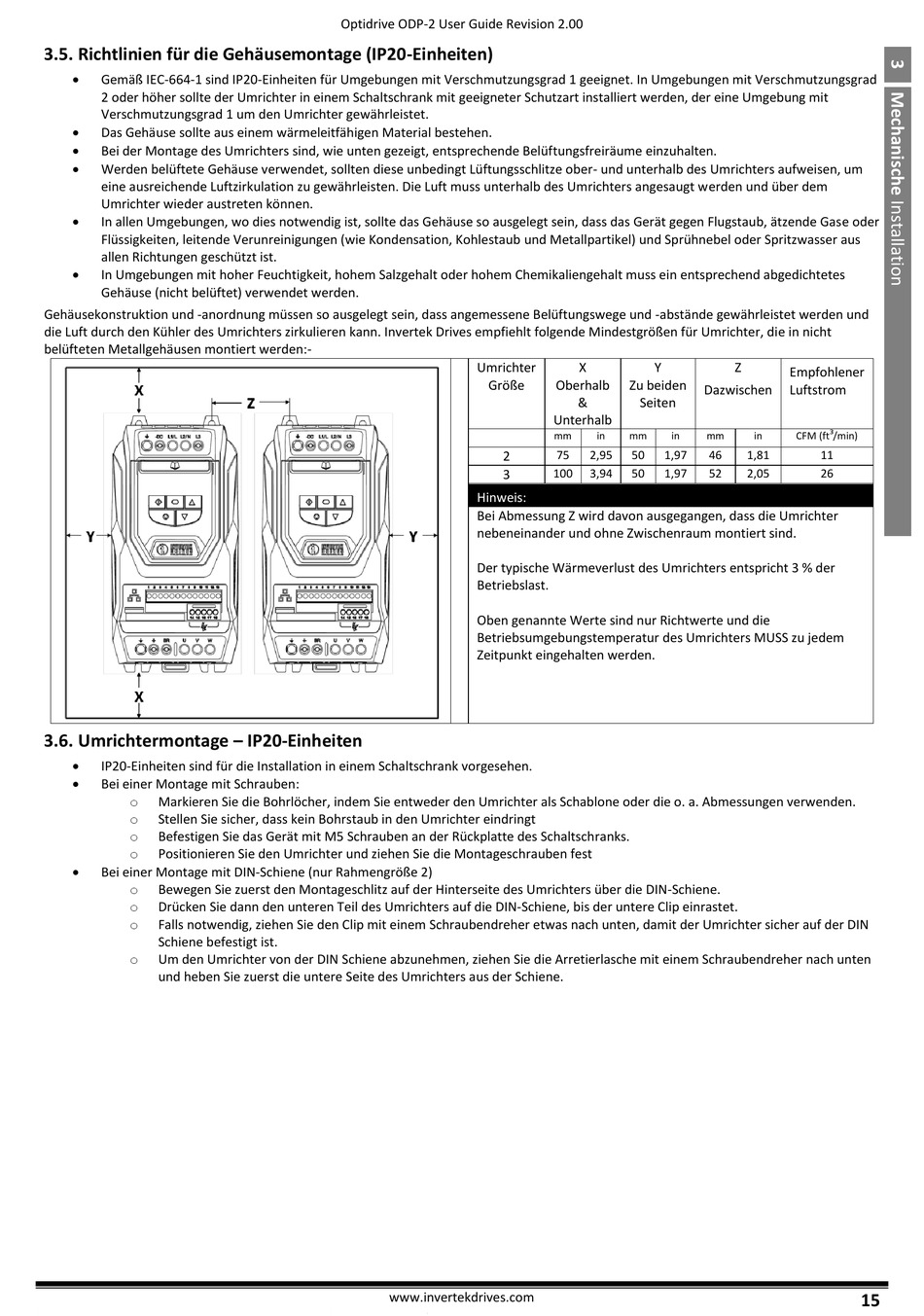

3.5. Richtlinien für die Gehäusemontage (IP20-Einheiten)
Gemäß IEC-664-1 sind IP20-Einheiten für Umgebungen mit Verschmutzungsgrad 1 geeignet. In Umgebungen mit Verschmutzungsgrad
2 oder höher sollte der Umrichter in einem Schaltschrank mit geeigneter Schutzart installiert werden, der eine Umgebung mit
Verschmutzungsgrad 1 um den Umrichter gewährleistet.
Das Gehäuse sollte aus einem wärmeleitfähigen Material bestehen.
Bei der Montage des Umrichters sind, wie unten gezeigt, entsprechende Belüftungsfreiräume einzuhalten.
Werden belüftete Gehäuse verwendet, sollten diese unbedingt Lüftungsschlitze ober- und unterhalb des Umrichters aufweisen, um
eine ausreichende Luftzirkulation zu gewährleisten. Die Luft muss unterhalb des Umrichters angesaugt werden und über dem
Umrichter wieder austreten können.
In allen Umgebungen, wo dies notwendig ist, sollte das Gehäuse so ausgelegt sein, dass das Gerät gegen Flugstaub, ätzende Gase oder
Flüssigkeiten, leitende Verunreinigungen (wie Kondensation, Kohlestaub und Metallpartikel) und Sprühnebel oder Spritzwasser aus
allen Richtungen geschützt ist.
In Umgebungen mit hoher Feuchtigkeit, hohem Salzgehalt oder hohem Chemikaliengehalt muss ein entsprechend abgedichtetes
Gehäuse (nicht belüftet) verwendet werden.
Gehäusekonstruktion und -anordnung müssen so ausgelegt sein, dass angemessene Belüftungswege und -abstände gewährleistet werden und
die Luft durch den Kühler des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die in nicht
belüfteten Metallgehäusen montiert werden:-
3.6. Umrichtermontage – IP20-Einheiten
IP20-Einheiten sind für die Installation in einem Schaltschrank vorgesehen.
Bei einer Montage mit Schrauben:
o
Markieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o. a. Abmessungen verwenden.
o
Stellen Sie sicher, dass kein Bohrstaub in den Umrichter eindringt
o
Befestigen Sie das Gerät mit M5 Schrauben an der Rückplatte des Schaltschranks.
o
Positionieren Sie den Umrichter und ziehen Sie die Montageschrauben fest
Bei einer Montage mit DIN-Schiene (nur Rahmengröße 2)
o
Bewegen Sie zuerst den Montageschlitz auf der Hinterseite des Umrichters über die DIN-Schiene.
o
Drücken Sie dann den unteren Teil des Umrichters auf die DIN-Schiene, bis der untere Clip einrastet.
o
Falls notwendig, ziehen Sie den Clip mit einem Schraubendreher etwas nach unten, damit der Umrichter sicher auf der DIN
Schiene befestigt ist.
o
Um den Umrichter von der DIN Schiene abzunehmen, ziehen Sie die Arretierlasche mit einem Schraubendreher nach unten
und heben Sie zuerst die untere Seite des Umrichters aus der Schiene.
Optidrive ODP-2 User Guide Revision 2.00
Umrichter
Größe
2
3
Hinweis:
Bei Abmessung Z wird davon ausgegangen, dass die Umrichter
nebeneinander und ohne Zwischenraum montiert sind.
Der typische Wärmeverlust des Umrichters entspricht 3 % der
Betriebslast.
Oben genannte Werte sind nur Richtwerte und die
Betriebsumgebungstemperatur des Umrichters MUSS zu jedem
Zeitpunkt eingehalten werden.
