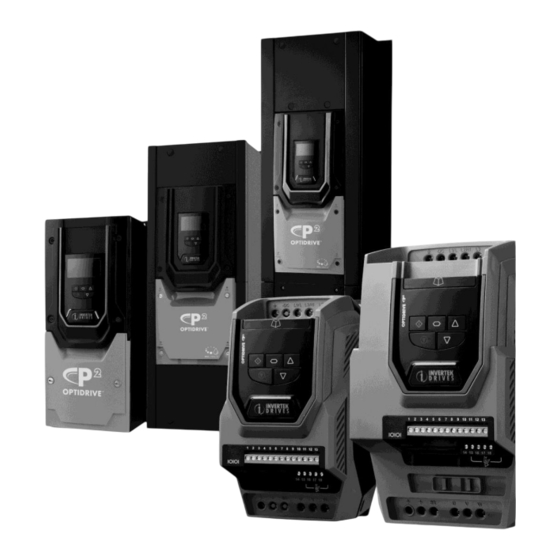

Invertek Drives Optidrive P2 IP20 Anleitung
  1. Anleitungen
  2. Marken
  3. Invertek Drives Anleitungen
  4. Gleichstromantriebe
  5. Optidrive P2 IP20
  6. Anleitung
Invertek Drives Optidrive P2 IP20 Anleitung

Invertek Drives Optidrive P2 IP20 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

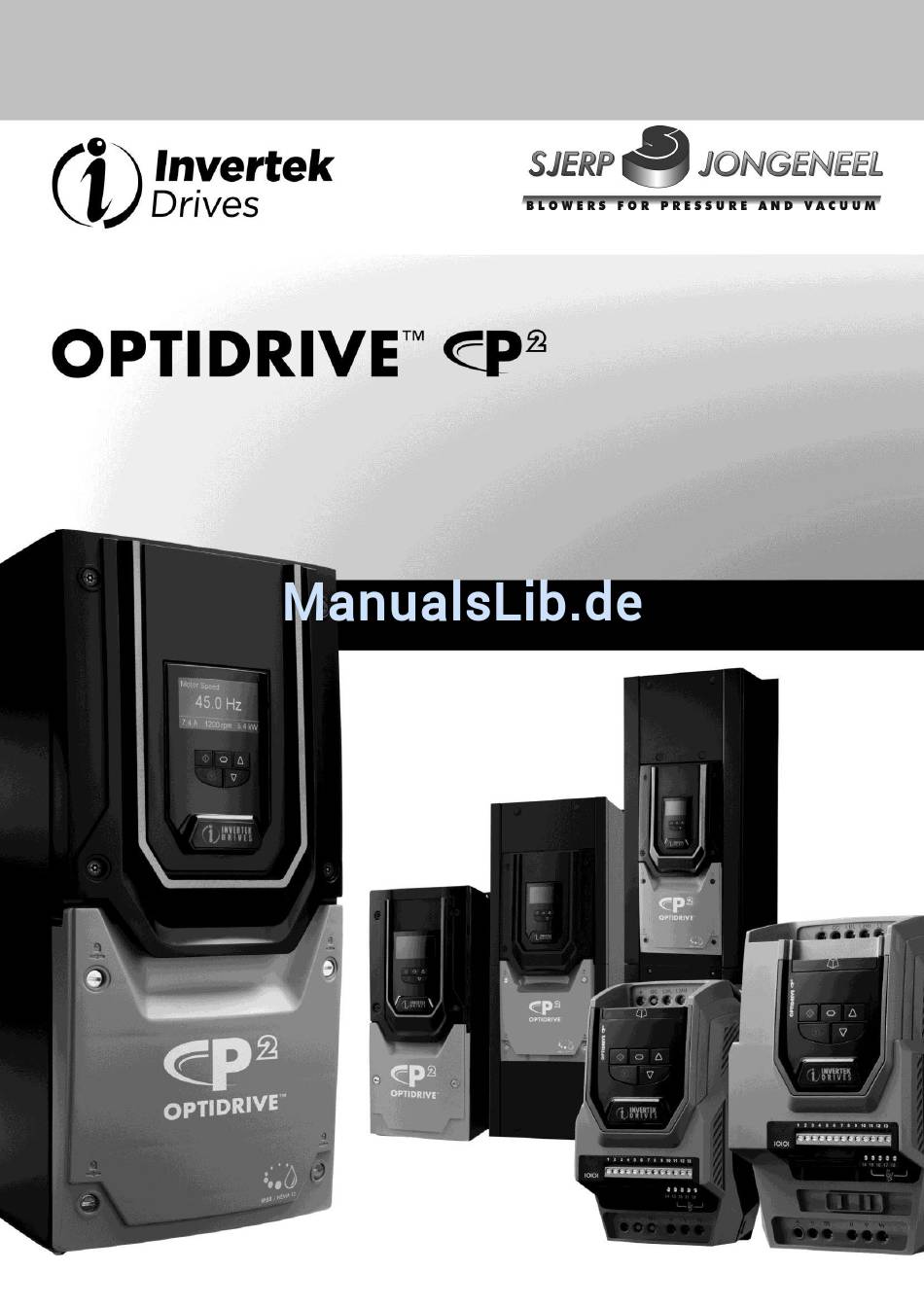

Bedienungsanleitung
www.sjerp.de
info@sjerp.nl
Frequenzumrichter
0,75 – 160kW / 0,5 – 250PS
Montage und Inbetriebnahme Anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invertek Drives Optidrive P2 IP20

Inhaltszusammenfassung für Invertek Drives Optidrive P2 IP20

  • Seite 1 Bedienungsanleitung www.sjerp.de info@sjerp.nl Frequenzumrichter 0,75 – 160kW / 0,5 – 250PS Montage und Inbetriebnahme Anleitung...
  • Seite 2 Optidrive P2 IP20 Schnellinbetriebnahme AC Versorgungsanschluss Versorgungsspannung 3-phasige Geräte: Anschluss L1 L2 L3, PE 200 – 240 Volt + / - 10% 1-phasige Geräte: Anschluss L1, L2, PE 380 – 480 Volt + / - 10% Sicherungen oder Leitungsschutzschalter (MCB)
  • Seite 3 Optidrive P2 IP55 Schnellinbetriebnahme Display Die Tastenfeld-Bedienung finden Sie auf Seite 26 12 13 Sicherer Halt (STO) Verbinden Sie die Klemmen wie oben dargestellt über den STO- AC Versorgungsanschluss Schaltkreis 200 – 240 Volt + / - 10% 380 – 480 Volt + / - 10% L3 L2 L1 Lauf/Stop 10K Poti...
  • Seite 4 Optidrive P2 IP66 Schnellinbetriebnahme Display Die Tastenfeld-Bedienung Finder Sie auf Seite 26 IMPORTANT Sicherer Halt (STO) 12 13 Verbinden sie die Klemmen wie oben dargestellt über den STO-Schaltkreis Steuerklemmen Lauf/Stop 10K Poti Schalter schließen Lauf (Freigabe) Schalter öffnen für Stop Motorkabel Die korrekte Kabelgröße entnehmen Sie bitte den Technischen Daten ab Seite 49...

  • Seite 5: Konformitätserklärung

    Fotokopieren, das Aufzeichnen bzw. den Einsatz von Informationsspeicher- oder Datenwiedergewinnungssystemen mit ein. Sämtliche "Optidrive P2"-Geräte von Invertek Drives verfügen ab dem Herstellungsdatum über eine 1-jährige Gewährleistung, die Fertigungsfehler abdeckt. Der Hersteller haftet nicht für Schäden, die während des Transports, bei der Annahme der Lieferung, der Montage/Installation oder Inbetriebnahme verursacht werden oder eine Folge davon sind.
  • Seite 6 Optidrive P2 Benutzerhandbuch Index 1.21 Dieses Benutzerhandbuch ist für den Gebrauch mit der Software Version 1.2 vorgesehen Benutzerhandbuch Index 1.21 Die Invertek Drivesverfolgt eine Politik der kontinuierlichen Verbesserung, und obgleich alle Anstrengungen unternommen wurden, um präzise und aktuelle Angaben zur Verfügung zu stellen, dienen die in diesem Benutzerhandbuch enthaltenen Informationen lediglich dem Zwecke der Orientierung und stellen keinen Teil irgendeines Vertrages dar.

  • Seite 7: Inhaltsverzeichnis

    Optidrive P2 Benutzerhandbuch Index 1.21 1. Einführung ..........................8 1.1. Wichtige Sicherheitsinformationen ........................... 8 2. Allgemeine Information und Bemessungsdaten ................9 2.1. Modellnummern – IP20 ..............................9 2.2. Modellnummern – IP55 ..............................9 2.3. Modellnummern – IP66 ..............................10 3. Mechanischer Einbau ........................11 3.1.

  • Seite 8: Einführung

    Kreuzungen im 90°-Winkel an. Stellen Sie sicher, dass sämtliche Klemmen mit dem korrekten Drehmomentwert angezogen sind. Versuchen Sie nicht, irgendwelche Reparaturen am "Optidrive P2" vorzunehmen. Kontaktieren Sie bei vermuteten Fehlern oder Störungen Ihren regionalen Invertek Drives Vertriebspartner zur weiteren Unterstützung.

  • Seite 9: Allgemeine Information Und Bemessungsdaten

    Optidrive P2 Benutzerhandbuch Index 1.21 2. Allgemeine Information und Bemessungsdaten 2.1. Modellnummern – IP20 200-240V ±10% - 1 Phasen Eingang Ausgangsstrom (A) Rahmengröße kW Modell HP Modell ODP-2-22075-1KF42-SN 0,75 ODP-2-22010-1HF42-SN ODP-2-22150-1KF42-SN ODP-2-22020-1HF42-SN ODP-2-22220-1KF42-SN ODP-2-22030-1HF42-SN 10,5 200-240V ±10% - 3 Phasen Eingang kW Modell HP Modell Ausgangsstrom (A)

  • Seite 10: Modellnummern - Ip66

    Optidrive P2 Benutzerhandbuch Index 1.21 480-525V ±10% - 3 Phasen Eingang Ausgangsstrom (A) Rahmengröße kW Modell HP Modell ODP-2-75132-3K04N-SN ODP-2-75150-3K04N-SN ODP-2-75185-3K04N-SN ODP-2-75200-3K04N-SN 500-600V ±10% - 3 Phasen Eingang kW Modell HP Modell Ausgangsstrom (A) Rahmengröße ODP-2-46185-3KF4N-SN 18,5 ODP-2-46250-3HF4N-SN ODP-2-46220-3KF4N-SN ODP-2-46300-3HF4N-SN ODP-2-46300-3KF4N-SN ODP-2-46400-3HF4N-SN ODP-2-56370-3KF4N-SN...

  • Seite 11: Mechanischer Einbau

    Optidrive P2 Benutzerhandbuch Index 1.21 3. Mechanischer Einbau 3.1. Allgemein  Der "Optidrive P2" muss in senkrechter Position montiert werden, und zwar nur auf einer flachen, flammwidrigen, vibrationsfreien Montagefläche unter Verwendung der integrierten Bohrungen.  Der "Optidrive P2" darf nur in einer Umgebung mit Verschmutzungsgrad 1 oder 2 installiert werden. ...
  • Seite 12 Optidrive P2 Benutzerhandbuch Index 1.21 3.4.2. IP55 Geräte richter- Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll größe 17,32 16,46 16,65 0,315 9,449 6,732 4,331 4,25 0,167 0,295 21,26 20,28 20,47 0,315 10,63 9,252 6,89 4,25 0,167 0,295 34,06 32,68 33,07 0,394...
  • Seite 13 Optidrive P2 Benutzerhandbuch Index 1.21 3.4.3. IP66 Geräte Bemerkung: Der gezeigte Umrichter ist eine Ausführung ohne Schalter Drive Weight Size 10.12 8.66 7.87 9.41 7.40 6.93 0.17 0.33 10.6 12.20 10.89 9.90 9.88 8.29 7.78 0.17 0.33 16.1 Schraubengröße für Montage: Alle Rahmengrößen 4 x M4 Anzugsmomente...

  • Seite 14: Richtlinien Für Die Gehäusemontage (Ip20 Geräte)

    Gehäuse (nicht belüftet) verwendet werden. Gehäusekonstruktion und -layout müssen sicherstellen, dass angemessene Belüftungswege und -abstände frei gelassen werden, so dass Luft durch den Kühlkörper des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die in nicht- belüfteten Metallgehäusen montiert werden:...

  • Seite 15: Richtlinien Für Die Montage (Ip55 Geräte)

    Optidrive P2 Benutzerhandbuch Index 1.21 3.7. Richtlinien für die Montage (IP55 Geräte)  Stellen Sie vor der Montage des Umrichters sicher, dass der gewählte Installationsort die in Abschnitt 10.1 für den Umrichter beschriebenen Anforderungen bezüglich der Umgebungsbedingungen erfüllt.  Der Umrichter muss senkrecht auf einer geeigneten und flachen Oberfläche montiert werden. ...

  • Seite 16: Entfernen Der Klemmleisten-Abdeckung (Ip55 Geräte)

    Optidrive P2 Benutzerhandbuch Index 1.21 3.9. Entfernen der Klemmleisten-Abdeckung (IP55 Geräte) 3.9.1. 3.9.2. Rahmengröße 4 Rahmengröße 5 Bringe den Schlitz der Bringe den Schlitz der Befestigungsschraube mit Befestigungsschraube mit einem Schraubenzieher in einem Schraubenzieher in die die senkrechte Position. senkrechte Position. Befestigungsschraube der Klemmleistenabdeckung 3.9.3.

  • Seite 17: Entfernen Der Klemmleisten-Abdeckung (Ip66 Geräte)

    Optidrive P2 Benutzerhandbuch Index 1.21 3.10. Entfernen der Klemmleisten-Abdeckung (IP66 Geräte) 3.10.1. Rahmengröße 2 und 3 Bringe den Schlitz der Befestigungsschraube mit einem Schraubenzieher in die senkrechte Position. 3.11. Regelmäßige Wartung Der Umrichter sollte in das planmäßige Wartungsprogramm einbezogen werden, damit der Aufbau eine geeignete Betriebsumgebung gewährleistet.

  • Seite 18: Elektrische Installation

    Optidrive P2 Benutzerhandbuch Index 1.21 4. Elektrische Installation 4.1. Erdung des Umrichters Dieses Handbuch soll eine Anleitung für eine fachgemäße Installation sein. Die Invertek Driveskann, was die ordnungsgemäße Installation dieses Umrichters bzw. damit verbundener Geräte angeht, keine Verantwortung für die Einhaltung bzw.

  • Seite 19: Vorkehrungen Zur Verdrahtung

    Optidrive P2 Benutzerhandbuch Index 1.21 4.1.2. Erdungsrichtlinie Die Erdungsklemme eines jeden "Optidrive P2"-Gerätes muss einzeln und DIREKT an die Erdungssammelschiene am Einbauort angeschlossen werden (durch den Filter, sofern installiert). Die Erdungsanschlüsse des "Optidrive P2"-Gerätes dürfen dabei nicht von einem Umrichter zum anderen, oder zu einem anderen Gerät bzw.

  • Seite 20: Betrieb Eines 400V 3-Phasen-Umrichters (Vd I

    Optidrive P2 Benutzerhandbuch Index 1.21 Unsymmetrische Belastung des Versorgungsnetzes (3 - phasige Geräte) Die Stromversorgung zum Umrichter erfolgt über ein Sammelschienen- und Bürstenträgersystem (typischerweise Laufkräne).  In allen anderen Installationen wird eine Eingangsdrossel empfohlen, um einen Schutz des Umrichters gegen Netzstörungen sicherzustellen.

  • Seite 21: Steuerklemmen

    Optidrive P2 Benutzerhandbuch Index 1.21 4.7.2. Anschluss des Motorthermistors Der Motor-Thermistor ist nach dem u.a. Anschlussbild zu verdrahten: Zusatzinformation: Steuerklemmen  Kompatibler Thermistor : PTC Typ, 2.5kΩ Abschaltwert  Der Parameter P1-13 besitzt vier verschiedene digitale Eingangskonfiguration mit externer Abschaltung, z.B. P1-13 = 6. Details –...

  • Seite 22: Steuerklemmen-Anschlüsse

    Optidrive P2 Benutzerhandbuch Index 1.21 4.10. Steuerklemmen-Anschlüsse Haupt-Klemmenleiste +24V + 24V Benutzereingang / 100mA Benutzerausgang Ausgang DI 1 Eingang 1 Digital 8 – 30 Volt DC DI 2 Eingang 2 Digital 8 – 30 Volt DC DI 3 Eingang 3 Digital 8 –...

  • Seite 23: Was Erfüllt Die Funktion "Sicherer Halt" Nicht

    Es wurde ein Fehler innerhalb der internen Wenden Sie sich an Ihren lokalen „Sto-F” Kanäle des „STO“-Kreises erkannt. Invertek Drives Vertriebsparnter 4.11.6. „STO” – Funktion Ansprechzeit Die gesamte Ansprechzeit ist die Zeit von einem sicherheitsrelevanten Ereignis das an den Komponenten des Systems auftritt (Gesamtsumme) und dem sicheren Zustand (Stop Category 0 gemäß...

  • Seite 24: Safety Relay

    Optidrive P2 Benutzerhandbuch Index 1.21 Verdrahtung der Kontakte “STO” 4.11.7.1. 4.11.7.2. 24VDC extern 24VDC intern STO Signalleitungen in einem STO Signalleitungen in einem speziellel Kabelkanal verlegen, Protective Capped Trunking speziellel Kabelkanal verlegen, um Kurzschlüsse mit anderen or equivalent to prevent Protective Capped Trunking um Kurzschlüsse mit anderen Versorgungsspannungen zu...

  • Seite 25: Wartung Der "Sto" - Funktion

    Optidrive P2 Benutzerhandbuch Index 1.21 „STO”-Eingänge nicht mehr bestromen Prüfen Sie ob der Umrichter „InHibit” anzeigt und der Motor stoppt und ob der Betrieb gemäß Abschnitt 4.10.4 und Abschnitt 4.10.5 abläuft. 4.11.12. Wartung der „STO” – Funktion Die „STO“ – Funktion sollte in das planmäßige Wartungsprogramm des Steuersystems aufgenommen werden, damit die Funktion regelmäßig auf Intaktheit getestet wird (mind.

  • Seite 26: Handhabung Des Tastenfeldes

    Optidrive P2 Benutzerhandbuch Index 1.21 5. Handhabung des Tastenfeldes Über Tastatur und Displayanzeige wird der Umrichter konfiguriert und sein Betrieb überwacht. 5.1. Tastenfeld-Layout und Funktion Verwendung: Anzeige von Echtzeit- NAVIGATE Informationen, Zugriff auf den Parameter- (Navigieren) Editiermodus und Verlassen desselben, Speichern von Parameter-Änderungen Verwendung: Erhöhung der Drehzahl im Echtzeit-Modus, oder Erhöhung der...

  • Seite 27: Erweiterte Tastenfeld-Short Cuts

    Optidrive P2 Benutzerhandbuch Index 1.21 5.3. Erweiterte Tastenfeld-Short Cuts Funktion Wenn das Display Drücken Sie... Ergebnis Beispiel folgendes zeigt...   Display zeigt Die nächst höhere Schnellwahl der  Parametergruppe wird xxx Drücken Parametergruppen gewählt Beachte: Der  Display zeigt Parameter- ...

  • Seite 28: Zurücksetzen Der Parameter Auf Die Werkseinstellungen

    Optidrive P2 Benutzerhandbuch Index 1.21 5.5. Zurücksetzen der Parameter auf die Werkseinstellungen Drücken Sie die Tasten und halten Sie sie für min. 2 Sekunden gedrückt Das Display zeigt  Drücken Sie die Taste 5.6. Klemmensteuerung Bei Auslieferung befindet sich das "Optidrive P2"-Gerät im Status der Werksveinstellungen, d.h. es ist so eingestellt, dass es im Klemmensteuerungsmodus läuft und alle Parameter die Werksvorgabewerte besitzen, die in Abschnitt 6 angegeben sind.

  • Seite 29: Tastenfeldsteuerung

    Optidrive P2 Benutzerhandbuch Index 1.21 5.7. Tastenfeldsteuerung Um das “Optidrive P2” – Gerät über die Tastatur nur in Vorwärtsrichtung steuern zu können, setzen Sie, setzen Sie P1-12 =1:  Schließen Sie den Umrichter an die Versorgung an. Vergewissern Sie sich dabei, dass Spannung und Absicherung / Leistungsschalterschutz korrekt sind –...

  • Seite 30: Parameter

    Optidrive P2 Benutzerhandbuch Index 1.21 6. Parameter 6.1. Parametersatz-Übersicht Der "Optidrive P2"-Parametersatz umfasst die folgenden 6 Gruppen:  Gruppe 0 – Read Only(Nur-Lese)-Überwachungsparameter  Gruppe 1 – Grundlegende Konfigurationsparameter  Gruppe 2 – Erweiterte Parameter  Gruppe 3 – PID-Regelparameter ...
  • Seite 31 Optidrive P2 Benutzerhandbuch Index 1.21 Parameter Name Minimum Maximum Standard Einheit P1-10 Motornenndrehzahl 30000 U/min Dieser Parameter kann optional auf die Nenndrehzahl U/min des Motors (Typenschild) eingestellt werden. Ist er auf den Werksvorgabewert Null eingestellt, werden sämtliche drehzahlbezogenen Parameter in Hz angezeigt, und die Schlupfkompensation für den Motor ist gesperrt.

  • Seite 32: Digitaleingangsfunktionen

    Optidrive P2 Benutzerhandbuch Index 1.21 7. Digitaleingangsfunktionen 7.1. Digitaleingangs-Konfiguration Parameter P1-13 Digitaleingang 1 Digitaleingang 2 Digitaleingang 3 Analogeingang 1 Analogeingang 2 P1-13 (Klemme 2) (Klemme 3) (Klemme 4) (Klemme 6) (Klemme 10) Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert Benutzerdefiniert O (Offen): Stop O: Vorwärts O: Gewählt.Drehz.sollwert O: Festfrequenz 1...
  • Seite 33 Optidrive P2 Benutzerhandbuch Index 1.21 Digitaleingang 1 Digitaleingang 2 Digitaleingang 3 Analogeingang 1 Analogeingang 2 P1-13 (Klemme 2) (Klemme 3) (Klemme 4) (Klemme 6) (Klemme 10) O: Stop O: Stop Schließer (N.O.) Schließer (N.O.) O: Gewählt.Drehz.sollwert C: Lauf Vorwärts C: Lauf Rückwärts Schließen um Drehzahl zu erhöhen Schließen um Drehzahl zu reduzieren C: Festfrequenz 1...

  • Seite 34: Erweiterte Parameter

    Optidrive P2 Benutzerhandbuch Index 1.21 8. Erweiterte Parameter 8.1. Parameter Gruppe 2 – Erweiterte Parameter Par Parameter Name Minimum Maximum Standard Einheit P2-01 Fest- / Jog(Tipp)-Frequenz / Drehzahl 1 P1-02 P1-01 Hz/ U/min P2-02 Fest- / Jog(Tipp)-Frequenz / Drehzahl 2 P1-02 P1-01 10.0...
  • Seite 35 Optidrive P2 Benutzerhandbuch Index 1.21 Par Parameter Name Minimum Maximum Standard Einheit P2-13 Auswahl Funktion Analogausgang 2 (Klemme 11) Digitalausgangsmodus. Logik 1 = +24V DC 0 : Umrichter freigegeben (läuft). Logik 1, wenn das Optidrive-Gerät freigegeben ist (läuft). 1 : Umrichter betriebsbereit. Logik 1, wenn kein Fehlerzustand am Umrichter vorliegt. 2 : Bei Zielfrequenz (Drehzahl).
  • Seite 36 8 : Ansteuerung Motorbremse. Das Relais kann eingesetzt werden, um die Motorhaltebremsebei einer Hub-Anwendung zu steuern. Bezüglich weiterer Informationen zu diesem Merkmal kontaktieren Sie bitte Ihren Invertek Drives Vertriebspartner. Beachte: Werden die Einstellungen 4 – 7 verwendet, müssen die Parameter P2-19 und P2-20 zusammen eingesetzt werden, um das Verhalten zu steuern.
  • Seite 37 Optidrive P2 Benutzerhandbuch Index 1.21 Par Parameter Name Minimum Maximum Standard Einheit  P2-30 Format Analogeingang 1 (Klemme 6) See Below  = 0 bis 10 Volt Signal (unipolar)  = 10 bis 0 Volt Signal (unipolar)  = -10 bis +10 Volt Signal (bipolar) ...

  • Seite 38: Parameter Gruppe 3 - Pid-Regelung

    Optidrive P2 Benutzerhandbuch Index 1.21 Par Parameter Name Minimum Maximum Standard Einheit P2-38 Spannungsstützung bei Netzausfall / Stopp-Steuerung Steuert das Verhalten des Umrichters in Reaktion auf einen Ausfall/Verlust der Netzstromversorgung, während der Umrichter freigegeben ist. 0: Spannungsstützung bei Netzausfall. Das Optidrive-Gerät wird versuchen weiterzulaufen, indem es Energie vom Lastmotor zurückgewinnt.

  • Seite 39: Parameter Gruppe 4 - Hochleistungs-Motorregelung

    Optidrive P2 Benutzerhandbuch Index 1.21 Parameter Name Minimum Maximum Default Units P3-11 Maximaler PID-Fehler zur Freigabe der Rampen 25.0 Legt einen PID-Fehler-Schwellenwert fest, wodurch, wenn der Unterschied zwischen den Sollwerten und Rückführwerten geringer als der eingestellte Schwellenwert ist, die internen Rampenzeiten des Umrichters gesperrt werden. Wo ein größerer PID-Fehler vorliegt, werden die Rampenzeiten freigegeben, um die Geschwindigkeit der Änderung der Motordrehzahl bei großen PID-Fehlern zu begrenzen, und sie reagieren schnell auf kleinere Fehler.

  • Seite 40: Parameter Gruppe 5 - Kommunikationsparameter

    Optidrive P2 Benutzerhandbuch Index 1.21 P4-02 Autotuning Wenn auf 1 eingestellt, führt der Umrichter unverzüglich ein Autotuning (bei stehendem Motor) durch, um die Motorparameter in Bezug auf optimale Regelung und Wirksamkeit hin zu messen. Nachdem das Autotuning abgeschlossen ist, geht der Parameter automatisch auf 0 zurück.

  • Seite 41: Parameter Gruppe 0 - Überwachungsparameter (Read Only)

    Optidrive P2 Benutzerhandbuch Index 1.21 Par. Name Minimum Maximum Default Units P5-03 Modbus RTU Baudrate 115.2 115.2 kbps Stellt die Baudrate ein, wenn CAN Open-Kommunikation verwendet wird P5-04 Modbus Datenformat Stellt das erwartete Modbus-Telegramm-Datenformat wie folgt ein:  : Keine Parität, 1 Stopbit...
  • Seite 42 Optidrive P2 Benutzerhandbuch Index 1.21 Beschreibung Einheit P0-03 Status Digitaleingang Zeigt den Status der Umrichtereingänge, beginnend mit der linksseitigen Ziffer = Digitaleingang 1 etc. P0-04 Drehzahl-Sollwert Zeigt den Drehzahl-Sollwert, der am Umrichter angelegt ist an P0-05 Drehmoment-Sollwert Zeigt den Drehmoment-Sollwert, der am Umrichter angelegt ist an P0-06 Digitaler Drehzahl-Referenzwert (Motor-Poti) Zeigt den Wert des umrichterinternen motorisierten Poti (verwendet für Tastenfeld)-Drehzahl-Referenzwertes...
  • Seite 43 Optidrive P2 Benutzerhandbuch Index 1.21 Beschreibung Einheit Zeigt die Gesamtbetriebszeit des Umrichters seit dem Auftreten des letzten Fehlers. Der erste gezeigte Wert ist die Anzahl der Stunden. Durch Drücken der UP(nach oben)-Taste werden die Minuten und Sekunden angezeigt. P0-33 Umrichter-Laufzeit seit letzter Fehlerabschaltung (2) HH:MM:SS Zeigt die Gesamtbetriebszeit des Umrichters seit dem Auftreten des letzten Fehlers.

  • Seite 44: Serielle Kommunikation

    Optidrive P2 Benutzerhandbuch Index 1.21 9. Serielle Kommunikation 9.1. RS-485 Kommunikation "Optidrive P2" verfügt vorne auf dem Gerät über einen RJ45-Stecker. Dieser Steckverbinder ermöglicht es dem Benutzer, ein Umrichternetzwerk über eine verdrahtete Verbindung einzurichten. Der Stecker umfasst zwei unabhängige RS485-Anschlüsse, einen für das OptiBus-Protokoll und einen für Modbus RTU.
  • Seite 45 Optidrive P2 Benutzerhandbuch Index 1.21 9.2.2. Modbus Steuer- & Überwachungsregister Nachstehend finden Sie ein Verzeichnis der zugänglichen Modbus-Register, die im "Optidrive P2" zur Verfügung stehen.  Wenn Modbus RTU als die Feldbus-Option (P5-01 = 0, Werksvoreinstellung) konfiguriert ist, sind sämtliche der gelisteten Register zugänglich.

  • Seite 46: Modbus-Parameterzugriff

    Modbus RTU unterstützt ganzzahlige 16-Bit-Werte, folglich wird dort, wo ein Dezimalpunkt im Umrichterparameter verwendet wird, der Registerwert mit dem Faktor 10 multipliziert, z.B. Lese-Wert von P1-01 = 500, daher ist dieser 50,0Hz. Bitte kontaktieren Sie Ihren regional zuständigen Invertek Drives Vertriebspartner bezüglich weiterer Details zur Kommunikation mit Optidrive unter Verwendung von Modbus RTU.

  • Seite 47: Technische Daten

     Die angegebene max. Motorkabellänge gilt für die Verwendung eines geschirmten Motorkabels. Bei Verwendung eines ungeschirmten Kabels kann die max. Kabellänge um 50% erhöht werden. Wird die von Invertek Drives empfohlene Ausgangsdrossel verwendet, kann die max. Kabellänge um 100% erhöht werden.

  • Seite 48: Bemessung Der Max. Versorgungsspannung Für Die Ul-Konformität

     Die angegebene max. Motorkabellänge gilt für die Verwendung eines geschirmten Motorkabels. Bei Verwendung eines ungeschirmten Kabels kann die max. Kabellänge um 50% erhöht werden. Wird die von Invertek Drives empfohlene Ausgangsdrossel verwendet, kann die max. Kabellänge um 100% erhöht werden.

  • Seite 49: Leistungsreduzierung

    Optidrive P2 Benutzerhandbuch Index 1.21 Nebenstromkreisabsicherungen sind nach den gültigen nationalen Richtlinien auszuführen. Sicherungswerte sind in Abschnitt 10.2 aufgeführt. Es müssen geeignete Versorgungs- und Motorleitungen, wie in Abschnitt 10.2 beschrieben, verwendet werden. Die Leistungsanschlüsse und Anzugsdrehmomente sind in Abschnitt 3.4 beschrieben. Optidrive P2 Geräte gewährleisten Motorschutz in Übereinstimmung mit dem National Electrical Code (US).

  • Seite 50: Störungssuche Und -Beseitigung

    Optidrive P2 Benutzerhandbuch Index 1.21 11. Störungssuche und -beseitigung 11.1. Fehlermeldungen Fehlercode Beschreibung Abhilfemaßnahme  Kein Fehler Angezeigt in P0-13, wenn keine Fehler im Protokoll aufgezeichnet sind  Bremschopper Überstrom Stellen Sie sicher, dass der angeschlossene Bremswiderstand über dem für den Umrichter zulässigen Mindestwert liegt –...
  • Seite 51 37 abgespeichert. Überprüfen Sie, ob alle drei Versorgungsphasen vorhanden sind und innerhalb der 3%- Differenztoleranz für die Versorgungsspannung liegen. Reduzieren Sie die Motorlast. Liegt der Fehler weiterhin vor, kontaktieren Sie Ihren regionalen Invertek Drives Vertriebspartner.  Abschaltung Bei einem für eine 3-Phasenversorgung vorgesehenen Umrichter wurde eine Eingangsphase Eingangsphasenverlust abgetrennt oder unterbrochen.
  • Seite 52 Optidrive P2 Benutzerhandbuch Index 1.21 Fehlercode Beschreibung Abhilfemaßnahme  Modbus Innerhalb der in P5-06 eingestellten Watchdog-Zeitgrenze wurde kein gültiges Modbus- Kommunikationsfehler Telegramm empfangen. Überprüfen Sie, ob Netz-Master / PLC noch in Betrieb sind Überprüfen Sie die Verbindungskabel Erhöhen Sie den Wert von P5-06 auf ein passendes Maß ...
