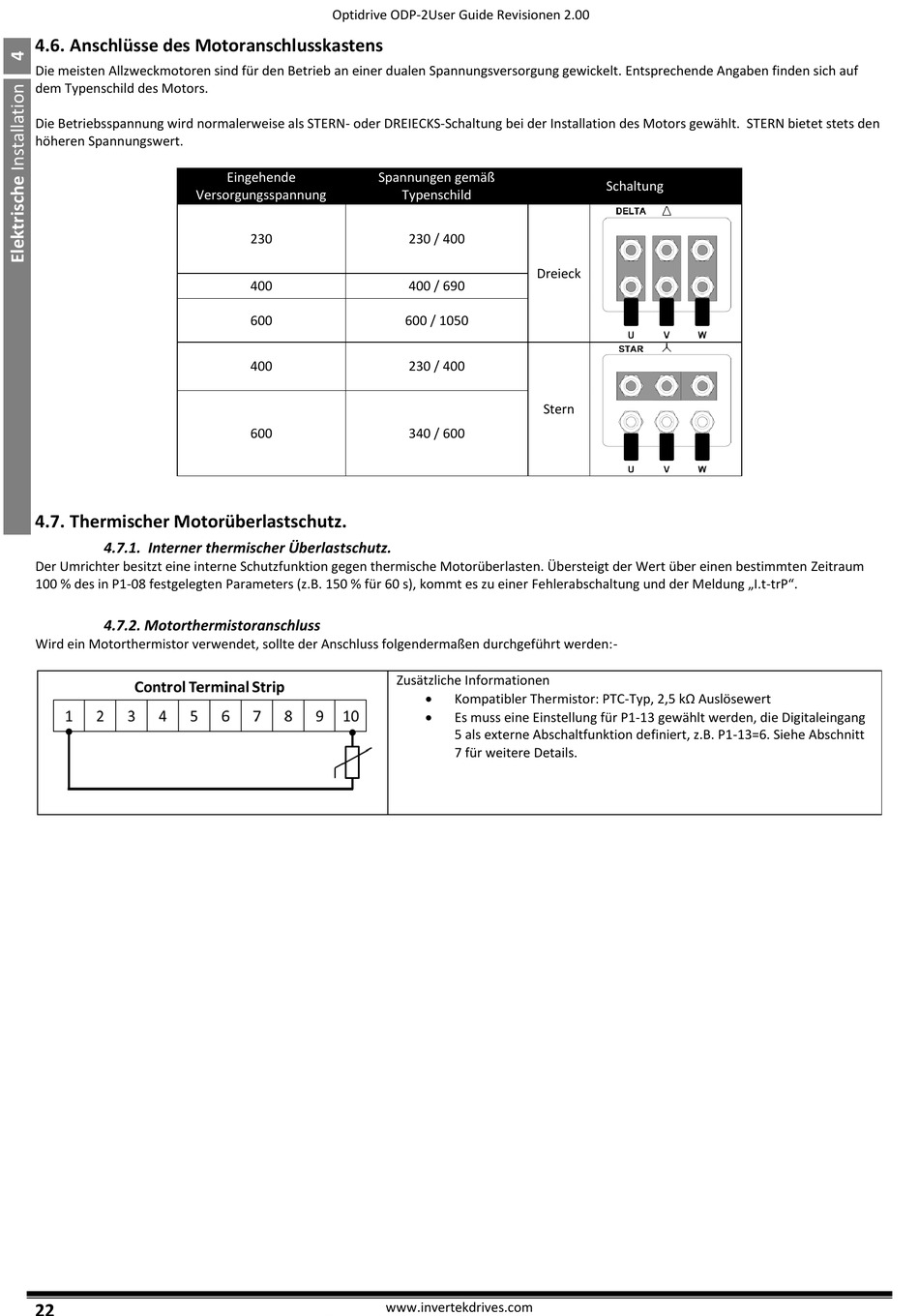

4.6. Anschlüsse des Motoranschlusskastens
Die meisten Allzweckmotoren sind für den Betrieb an einer dualen Spannungsversorgung gewickelt. Entsprechende Angaben finden sich auf
dem Typenschild des Motors.
Die Betriebsspannung wird normalerweise als STERN- oder DREIECKS-Schaltung bei der Installation des Motors gewählt. STERN bietet stets den
höheren Spannungswert.
Versorgungsspannung
4.7. Thermischer Motorüberlastschutz.
4.7.1. Interner thermischer Überlastschutz.
Der Umrichter besitzt eine interne Schutzfunktion gegen thermische Motorüberlasten. Übersteigt der Wert über einen bestimmten Zeitraum
100 % des in P1-08 festgelegten Parameters (z.B. 150 % für 60 s), kommt es zu einer Fehlerabschaltung und der Meldung „I.t-trP".
4.7.2. Motorthermistoranschluss
Wird ein Motorthermistor verwendet, sollte der Anschluss folgendermaßen durchgeführt werden:-
22
Optidrive ODP-2User Guide Revisionen 2.00
Eingehende
Spannungen gemäß
230
400
600
400
600
Zusätzliche Informationen
www.invertekdrives.com
Typenschild
230 / 400
Dreieck
400 / 690
600 / 1050
230 / 400
Stern
340 / 600
Kompatibler Thermistor: PTC-Typ, 2,5 kΩ Auslösewert
Es muss eine Einstellung für P1-13 gewählt werden, die Digitaleingang
5 als externe Abschaltfunktion definiert, z.B. P1-13=6. Siehe Abschnitt
7 für weitere Details.
Schaltung
