Entfernen Der Klemmleisten-Abdeckung (Ip55 Geräte) - Invertek Drives OPTIDRIVE P2 Benutzerhandbuch


Es sind geeignete Kabelverschraubungen zu verwenden um den Schutzgrad des Umrichters zu gewährleisten. Es befinden sich
bereits vorgeformte Kabeleinführungsöffnungen im Umrichter - Gehäuse. Die empfohlenen Größen der Verschraubungen sind in
obiger Tabelle aufgeführt. Öffnungen für Steuerleitungen können nach Bedarf herausgetrennt werden.

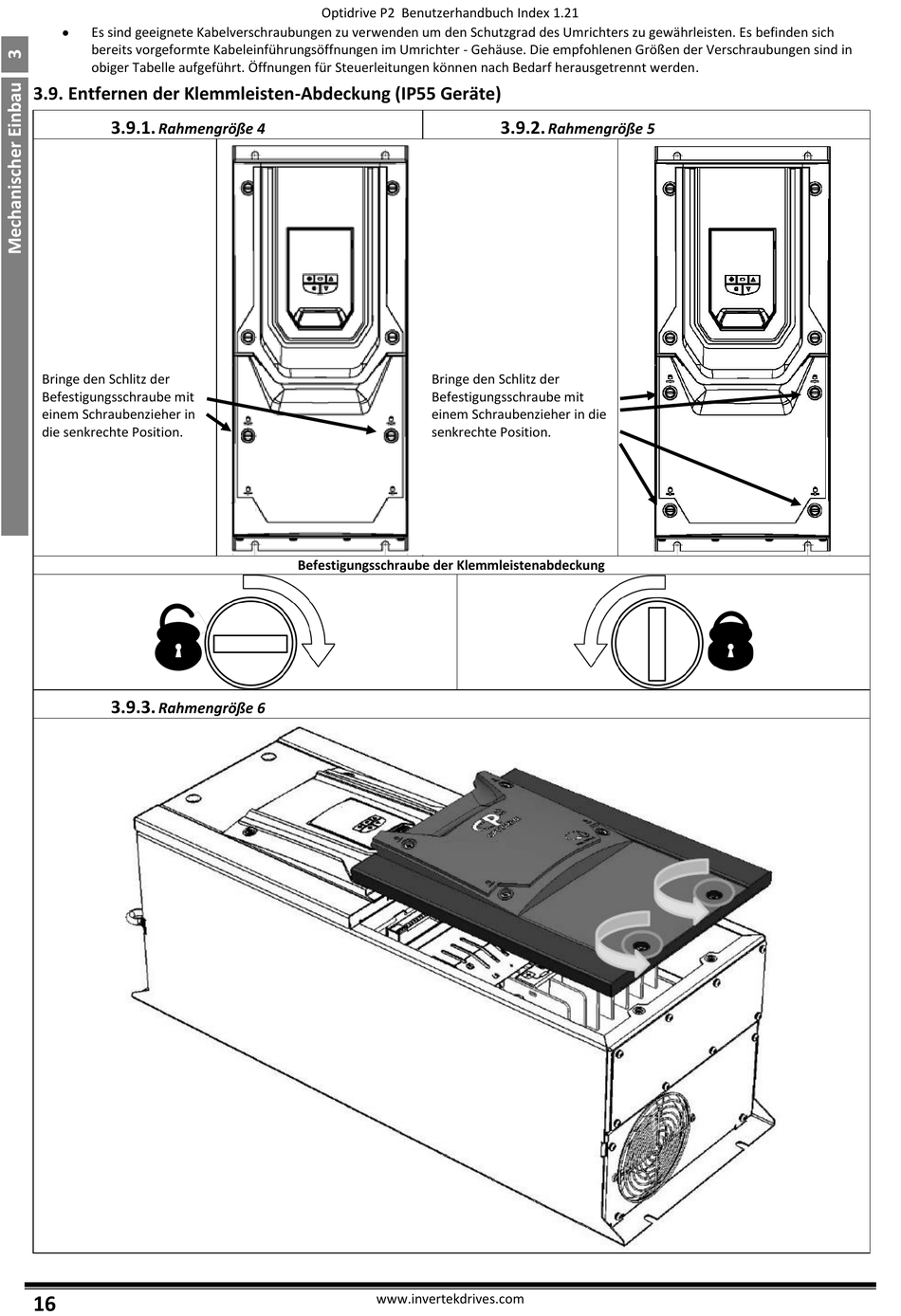

3.9. Entfernen der Klemmleisten-Abdeckung (IP55 Geräte)
3.9.1.
Rahmengröße 4
Bringe den Schlitz der
Befestigungsschraube mit
einem Schraubenzieher in
die senkrechte Position.
3.9.3.
Rahmengröße 6
16
Optidrive P2 Benutzerhandbuch Index 1.21
Bringe den Schlitz der
Befestigungsschraube mit
einem Schraubenzieher in die
senkrechte Position.
Befestigungsschraube der Klemmleistenabdeckung
www.invertekdrives.com
3.9.2.
Rahmengröße 5
