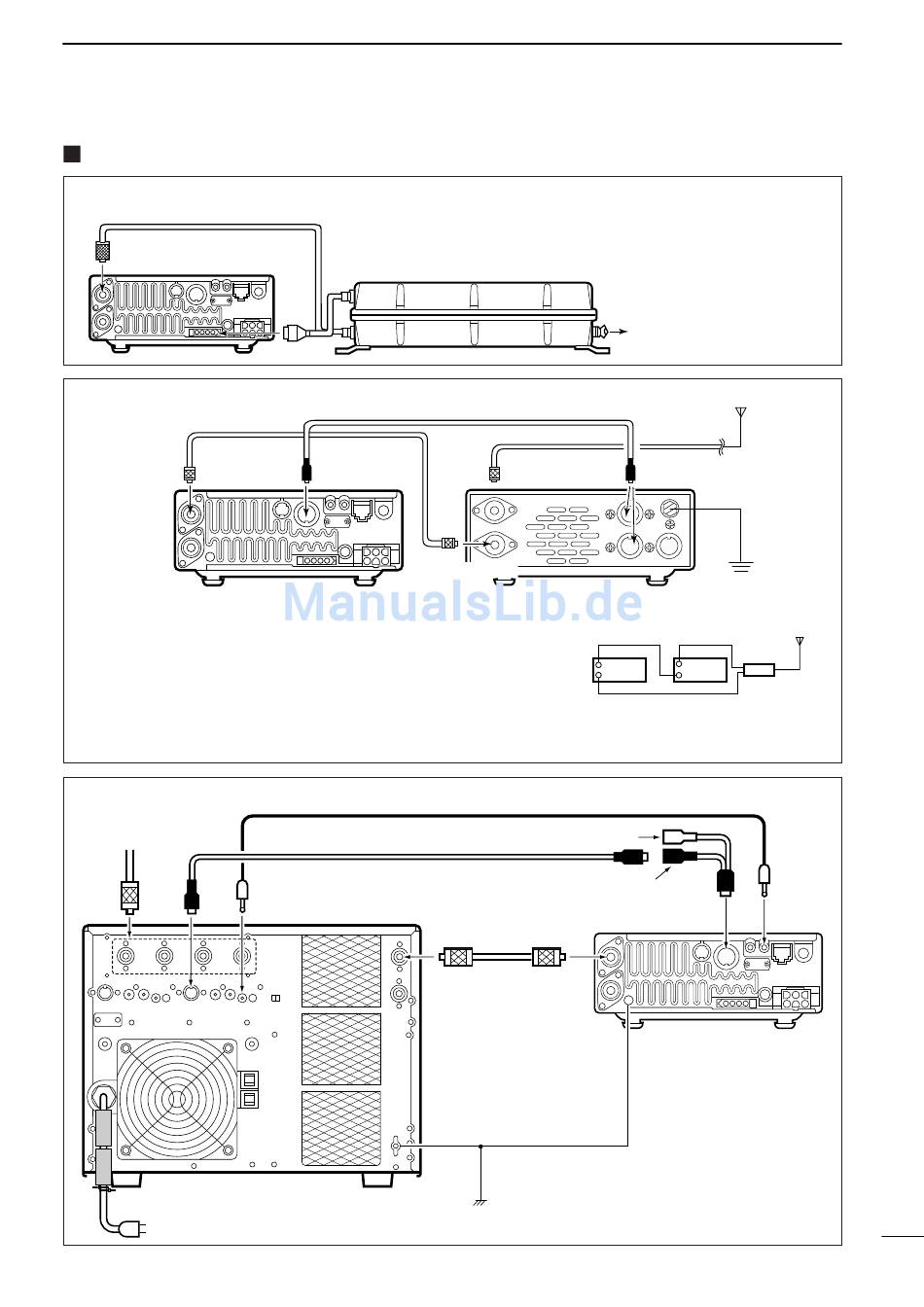

Externe Antennentuner und Linear-Endstufen anschließen
AH-4 ANSCHLIESSEN
Koaxkabel
(vom AH-4)
ANT 1
Transceiver
AT-180 ANSCHLIESSEN
Mit AT-180
geliefertes
Kabel
[ANT 1]
IC-706MKIIG
Hinweis:
• Schalten Sie den IC-706MKIIG AUS,
wenn Sie den AT-180 anschließen.
Andernfalls können Fehlfunktionen
der CPU auftreten und der AT-180
ggf. nicht einwandfrei funktionieren.
• Das OPC-742 wird benötigt, wenn
der AT-180 und eine 2-m-Linear-End-
stufe verwendet werden.
IC-PW1 ANSCHLIESSEN
Zur
Antenne
ANT ACC-1
IC-PW1
Netz (220–240 V)
AH-4
Mit AT-180 geliefertes ACC-Kabel
[ACC]
[TRANSCEIVER]
Schließen Sie den AT-180 NICHT an
[ANT2] an. Wenn Sie eine Breitband-
antenne für die KW-Bänder und 2 m
anschließen möchten, schließen Sie
bitte einen Duplexer zwischen AT-180
und Antenne an, da mit dem AT-180
nicht auf 2 m gearbeitet werden kann.
Miniklinke-Verbindungskabel
ACC-Kabel
REMOTE
INSTALLATION UND VERKABELUNG
Der AH-4 kann nur für die KW-Bänder und das 6-m-
Band verwendet werden.
AT-180 [ACC]
Transceiver
[ANT 1]
[ANT 2]
OPC-599 Adapterkabel
7polige Buchse
INPUT-1 ANT1
Koaxkabel
GND
GND
Zur AH-2b oder zu einer
anderen Antenne
KW- bis
6-m-
-Antenna
eine der beiden
Buchsen
Erdung
Antenne für
KW bis 2 m
AT-180
Duplexer
ACC REMOTE
Transceiver
2
14
