1
GERÄTEBESCHREIBUNG

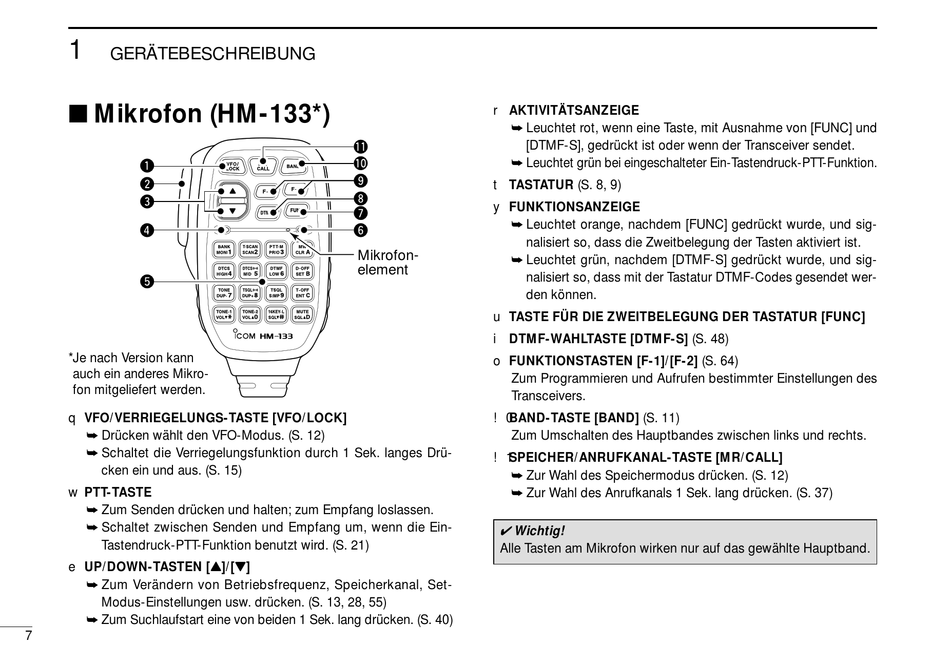

Mikrofon (HM-133*)
*Je nach Version kann
auch ein anderes Mikro-
fon mitgeliefert werden.
q VFO/VERRIEGELUNGS-TASTE [VFO/LOCK]
Drücken wählt den VFO-Modus. (S. 12)
Schaltet die Verriegelungsfunktion durch 1 Sek. langes Drü-
cken ein und aus. (S. 15)
w PTT-TASTE
Zum Senden drücken und halten; zum Empfang loslassen.
Schaltet zwischen Senden und Empfang um, wenn die Ein-
Tastendruck-PTT-Funktion benutzt wird. (S. 21)
e UP/DOWN-TASTEN [Y]/[Z]
Zum Verändern von Betriebsfrequenz, Speicherkanal, Set-
Modus-Einstellungen usw. drücken. (S. 13, 28, 55)
Zum Suchlaufstart eine von beiden 1 Sek. lang drücken. (S. 40)
7
r AKTIVITÄTSANZEIGE
Leuchtet rot, wenn eine Taste, mit Ausnahme von [FUNC] und
[DTMF-S], gedrückt ist oder wenn der Transceiver sendet.
Leuchtet grün bei eingeschalteter Ein-Tastendruck-PTT-Funktion.
t TASTATUR (S. 8, 9)
y FUNKTIONSANZEIGE
Leuchtet orange, nachdem [FUNC] gedrückt wurde, und sig-
nalisiert so, dass die Zweitbelegung der Tasten aktiviert ist.
Mikrofon-
Leuchtet grün, nachdem [DTMF-S] gedrückt wurde, und sig-
element
nalisiert so, dass mit der Tastatur DTMF-Codes gesendet wer-
den können.
u TASTE FÜR DIE ZWEITBELEGUNG DER TASTATUR [FUNC]
i DTMF-WAHLTASTE [DTMF-S] (S. 48)
o FUNKTIONSTASTEN [F-1]/[F-2] (S. 64)
Zum Programmieren und Aufrufen bestimmter Einstellungen des
Transceivers.
!0 BAND-TASTE [BAND] (S. 11)
Zum Umschalten des Hauptbandes zwischen links und rechts.
!1 SPEICHER/ANRUFKANAL-TASTE [MR/CALL]
Zur Wahl des Speichermodus drücken. (S. 12)
Zur Wahl des Anrufkanals 1 Sek. lang drücken. (S. 37)
Wichtig!
Alle Tasten am Mikrofon wirken nur auf das gewählte Hauptband.
