Montage des ITK-Systems OpenCom X320 Rack
4. Montieren Sie eine zur Schnittstellenkarte
passende Frontblende. Eine Übersicht verfügbarer
Fontblenden finden Sie unter Schnittstellenkarten
einbauen (Beispiel: Fax/V.24-Karte) ab Seite 58.
Prüfen Sie den Sitz der beiden Verbinder. Ziehen
Sie die Befestigungsschrauben an.
5. Für die Faxfunktion müssen keine Leitungen
verbunden werden. Für die V.24-Funktion
verbinden Sie den 8-poligen RJ45-Stecker der mitgelieferten seriellen
Anschlussleitung mit der RJ45-Buchse auf der Karte. Das andere Ende der
Anschlussleitung verbinden Sie mit der Buchse auf der Frontbaugruppe.Zur
Zugentlastung befestigen Sie das Kabel mit Kabelbindern.

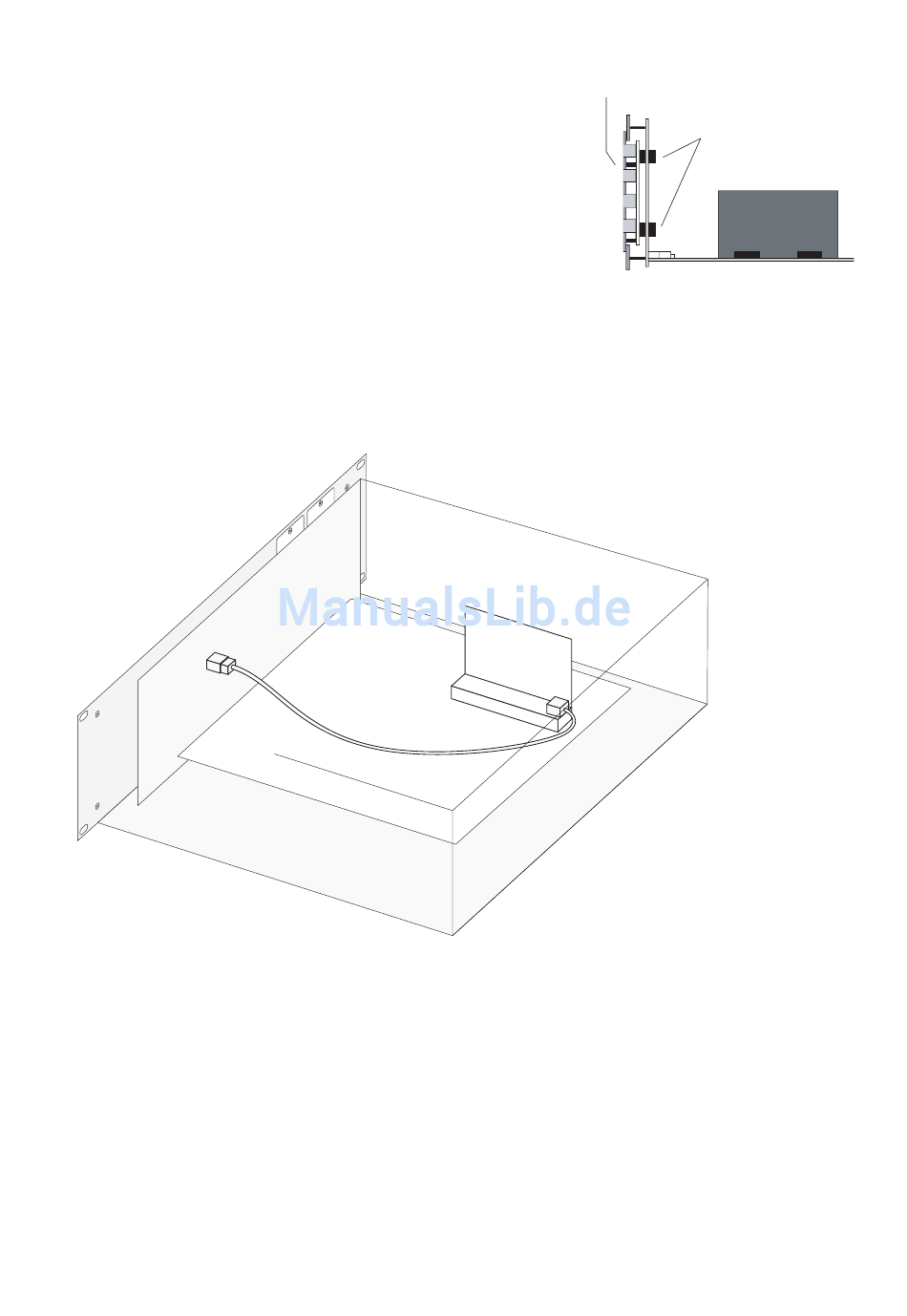

V.24-Verbindungsleitung einbauen
6. Setzen Sie den oberen Gehäusedeckel wieder auf und schrauben Sie ihn fest.
Schalten Sie die OpenCom X320 Rack ein.
Sie können den Status der Schnittstellen-Karte in der Web-Konsole abfragen,
wenn Sie die OpenCom X320 Rack wieder in Betrieb genommen haben. Rufen Sie
dazu die Menüseite Telefonie: Anschlüsse: Steckplätze auf. In der Spalte
gesteckt sehen Sie, welche Schnittstellenkarte aktuell installiert ist (siehe auch
Faxkarte konfigurieren ab Seite 27).
Frontblende
Verbinder
Schnittstellenkarte
