Montage des ITK-Systems OpenCom X320 Rack
S0 1 S0 2
S0 3 S0 4
S0

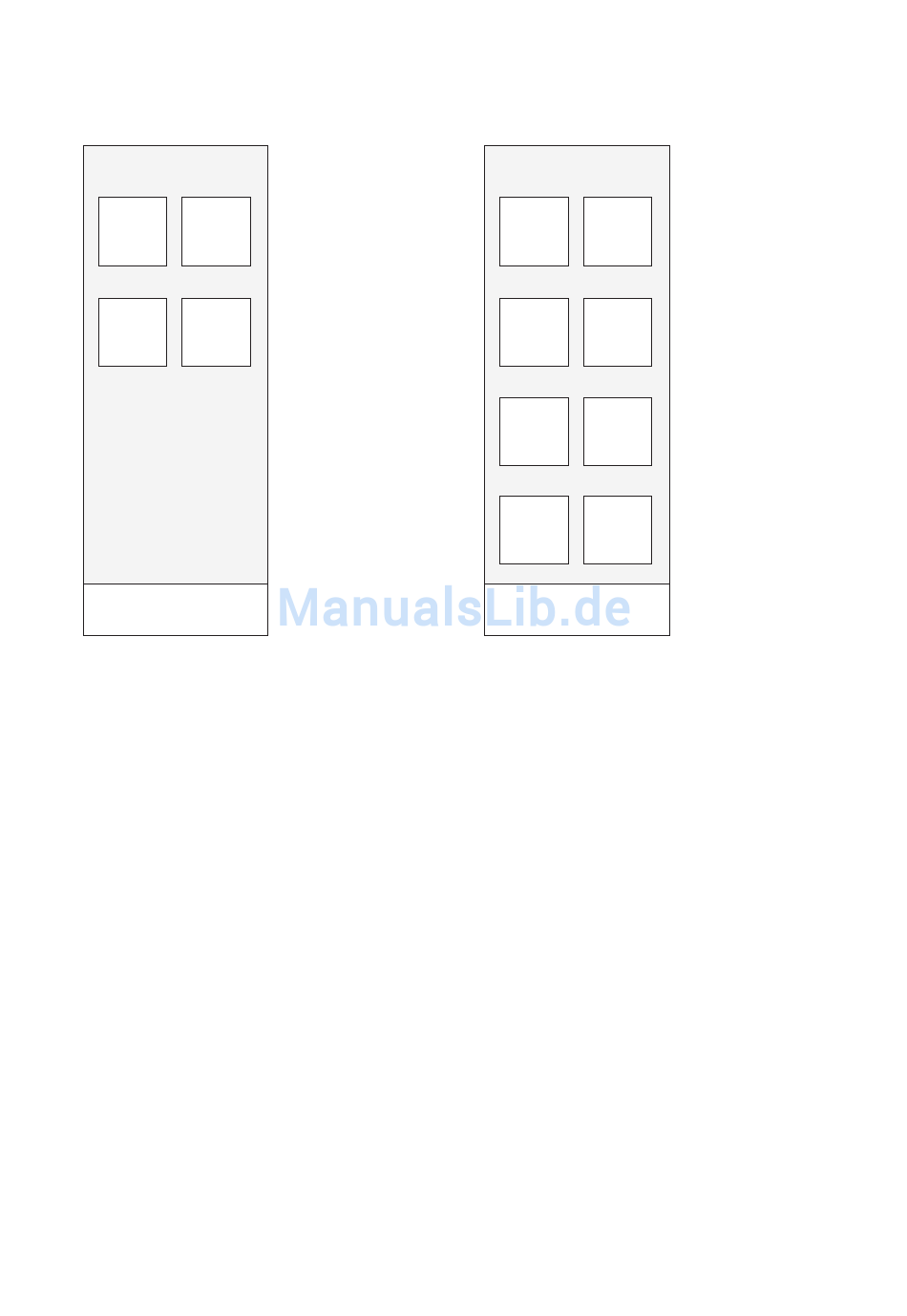

4-fache S0-Schnittstellenkarte:
M100-S4
Eine Übersicht der Schnittstellenkarten finden Sie unter der Überschrift Schnitt-
stellenkarten einbauen ab Seite 24.
Für jeden der 2 Steckplätze befindet sich eine LED auf der Frontseite der
OpenCom X320. Diese LEDs sind mit der Aufschrift SLOT1 und SLOT2 gekenn-
zeichnet. Eine LED leuchtet dauerhaft, wenn eine Steckkarte in dem zugehörigen
Steckplatz eingesteckt wurde und die Betriebssoftware die Steckkarte erkannt hat.
Eine LED blinkt, wenn ein Fehlerzustand erkannt wurde.
S0 1 S0 2
[1] [2]
[3] [4]
[5] [6]
S0
[..] Analog, Upn
Kombi-Schnittstellenkarten:
M100-S2U6d
M100-S2A6 V2
