Installation
An jeden internen S -Bus können Sie bis zu 8 Endgeräte (ISDN-Telefone, ISDN-Fax-
0
geräte, ISDN-Basisstationen und ISDN-Handgeräte, ISDN-Karten für den PC u.a.)
anschalten. Drei dieser Endgeräte können über den Bus gespeist werden, bei
Einsatz von mehr Endgeräten benötigen diese eine eigene Stromversorgung. Die
Länge des vieradrigen Kabels eines internen S -Busses darf höchstens 130 m
0
betragen. Jeder interne S -Bus hat eine Speiseleistung von ca. 3 W. Die internen
0
S -Busse ermöglichen Punkt-zu-Mehrpunkt-Verbindungen nach dem DSS1-Pro-
0
tokoll (Euro-ISDN).
Zum Anschluss eines ISDN-Telefons sollten Sie einen Druckklemmen-Anschluss
auf eine IAE-Anschlussdose führen. Im folgenden Beispiel muss die Option Tele-
fonie: Anschlüsse: S0(#): Bus Abschluss im Konfigurator eingeschaltet sein. In
der IAE-Anschlussdose müssen 100 Ohm Abschlusswiederstände zwischen 1a und
1b sowie zwischen 2a und 2b geschaltet werden.

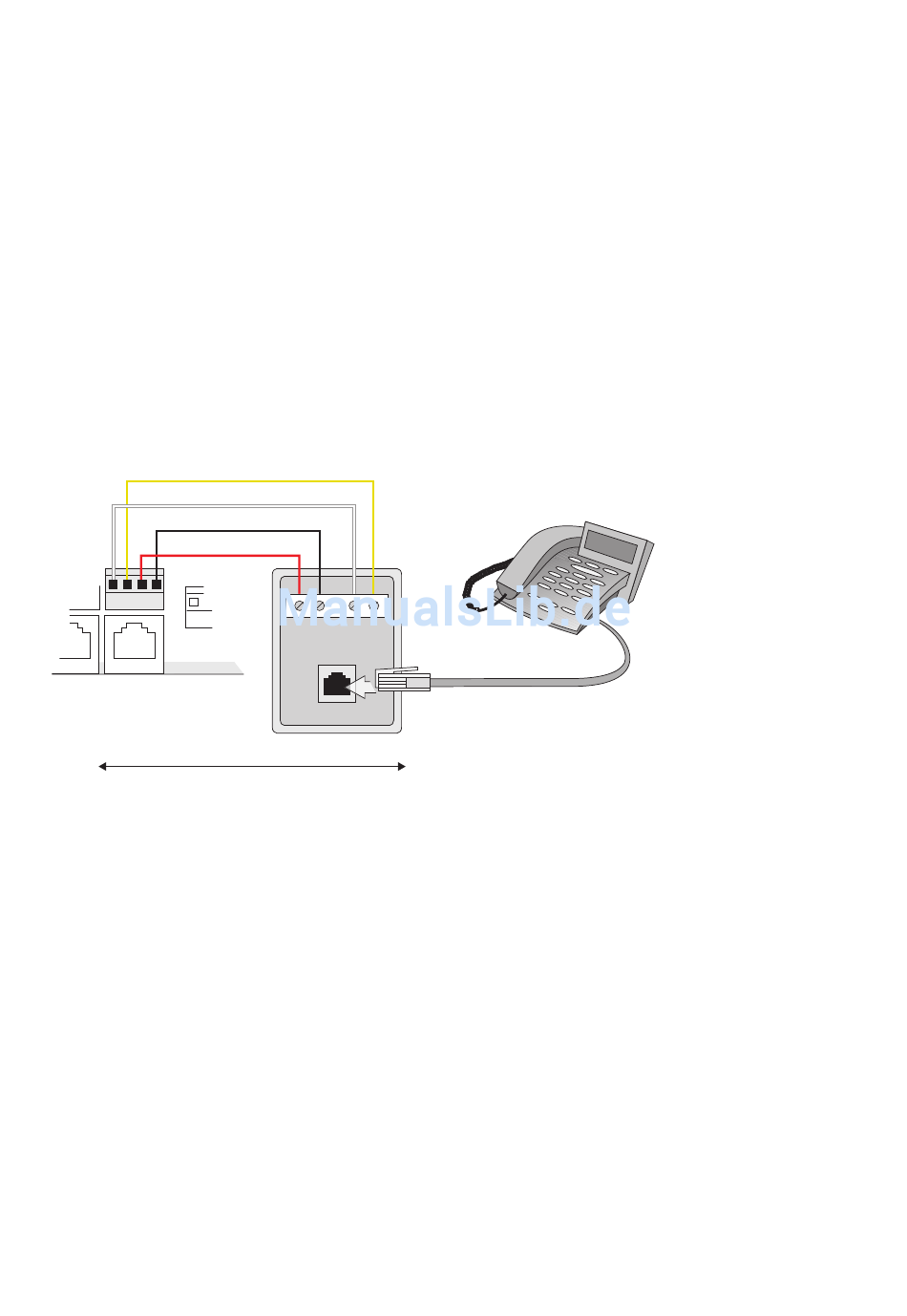

2a 2b 1a 1b
1a 1b 2a 2b
ISDN-Endgerät
Anschluss S 0 intern
Dose mit 100 Ohm Abschlusswiderstand
Kabellänge: max. 500 m
Anschluss einer IAE-Dose
Mit einer Businstallation können mehrere IAE-Dosen in Reihe geschaltet werden.
Im folgenden Beispiel muss die Option Telefonie: Anschlüsse: S0(#): Bus
Abschluss im Konfigurator eingeschaltet sein. In der letzten IAE-Anschlussdose
müssen 100 Ohm Abschlusswiederstände zwischen 1a und 1b sowie zwischen 2a
und 2b geschaltet werden.
