TK-Anlagenvernetzung
allerdings für den Anschluss der TK-Anlage 1 die Einstellung L1 Sync möglich, so
kann dies unter Umständen dazu führen, dass zeitweise Teile des TK-Anlagennetz-
werkes nicht funktionieren.
Für die Übernahme des L1-Takts von Amtsleitungen können Sie davon ausgehen,
dass das öffentliche Netz insgesamt „im Takt" ist. Sie können also im obigen Bei-
spiel zusätzliche Amtsleitungen an eine der TK-Anlagen anschließen.

Arten von Festverbindungen

Für eine Festverbindung zwischen zwei TK-Anlagen stehen je nach Entfernung
unterschiedliche Verbindungsarten zur Auswahl.

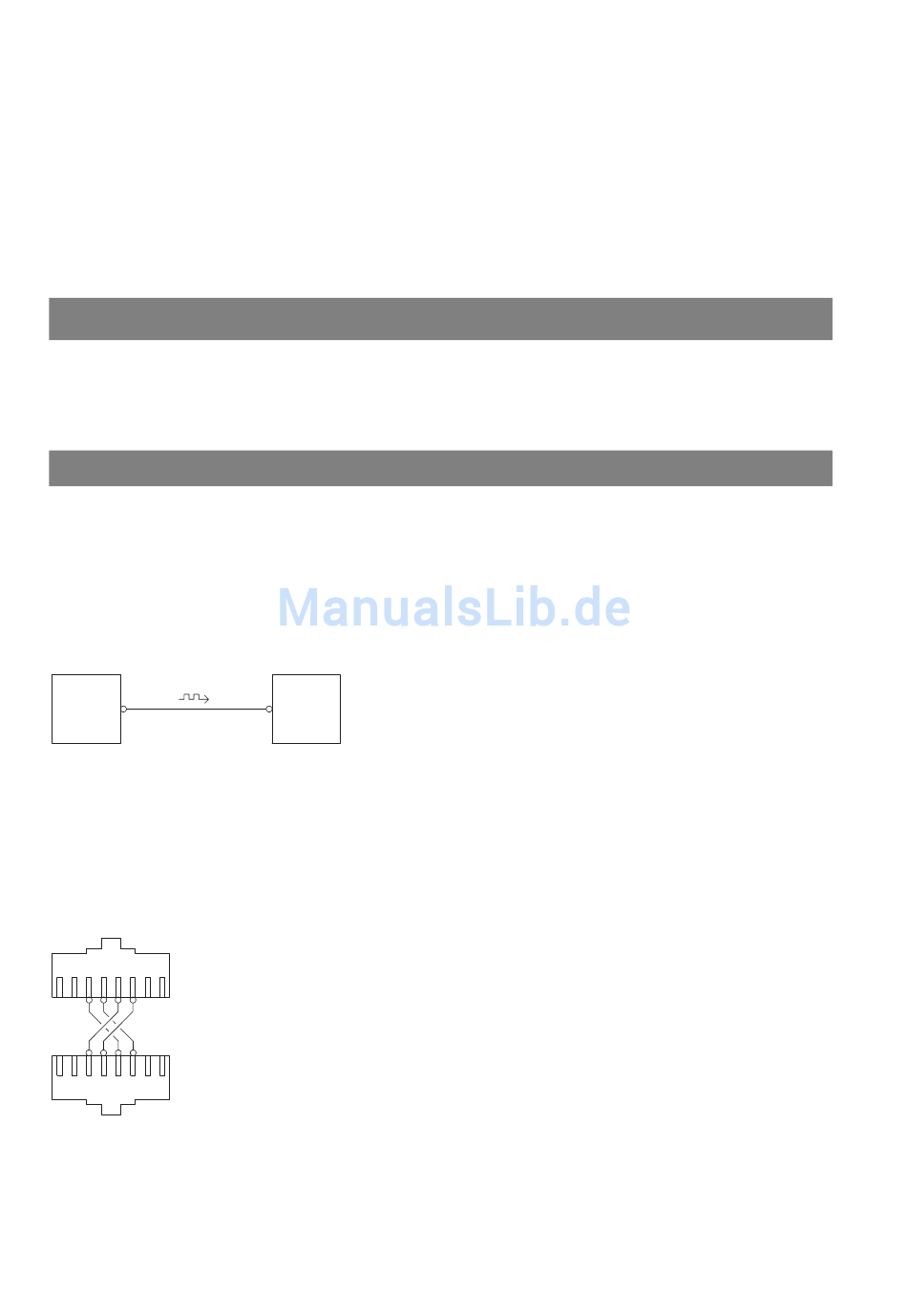

Direktverbindung

Bei dieser ISDN-Festverbindung sind beide Anlagen über eine kreuzweise ver-
drahtete Twisted-Pair-Leitung direkt miteinander verbunden. Bei einer S
bindung kann die Entfernung bis zu 1000 m betragen. Üblicherweise ist eine
TK-Anlage für alle drei Schichten der Protokoll-Master, die Gegenseite für alle drei
Schichten der Protokoll-Slave.
TK-Anlage 1
L1-Master
L2-Master
L3-Master
Direktverbindung
Für eine S -Verbindung zwischen zwei OpenCom X320 benutzen Sie jeweils die
0
RJ45-Buchsen eines der externen S
lenkarten können Sie die entsprechenden Druckklemmen verwenden.
TK-Anlage 1, S ext
0
1 2 3 4 5 6 7 8
8 7 6 5 4 3 2 1
TK-Anlage 2, S ext
0
(RJ 45-Buchsen)
Verdrahtung einer Direktverbindung
134
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
-Anschlüsse. Für S
0
-Anschlüsse auf Schnittstel-
0
-Ver-
0
