TK-Anlagenvernetzung
Hinweis
Das Protokoll Q.SIG-IP ist in allen Schichten symmetrisch. Eine Master/Slave-
Einstellung, Einstellungen zum Takt und zur Synchronisierung entfallen (siehe
auch Verbindung über Q.SIG-IP ab Seite 136).

Master/Slave

Für eine ISDN-Verbindung kann bestimmt werden, welche TK-Anlage der Pro-
tokoll-Master und welche TK-Anlage der Protokoll-Slave ist. Dieses Verhältnis ist
für alle drei Protokollschichten unabhängig voneinander bestimmbar.
Für jede Protokollschicht muss immer die Gegenseite passend konfiguriert sein. Ist
eine Seite der Protokoll-Master für eine Schicht, muss die andere Seite der Pro-
tokoll-Slave für diese Schicht sein. Üblicherweise werden alle drei Protokoll-
schichten gleich konfiguriert. Bei einer Amtsleitung ist der Netzbetreiber für alle
drei Schichten der Protokoll-Master.

L1 Takt

Damit TK-Anlagen im ISDN miteinander kommunizieren können, müssen sie „im
Takt" sein. Der L1-Protokoll-Master gibt den Takt für die Schicht 1 vor, der L1-Pro-
tokoll-Slave übernimmt (synchronisiert auf ) diesen Takt.
Bei der Planung einer TK-Anlagenvernetzung müssen Sie die Ausbreitung des L1-
Takts von einem Master aus über verschiedene TK-Anlagen sicherstellen.
TK-
Netzbe-
Anlage
treiber
M S M
1
M
S
TK-
Anlage
M
2

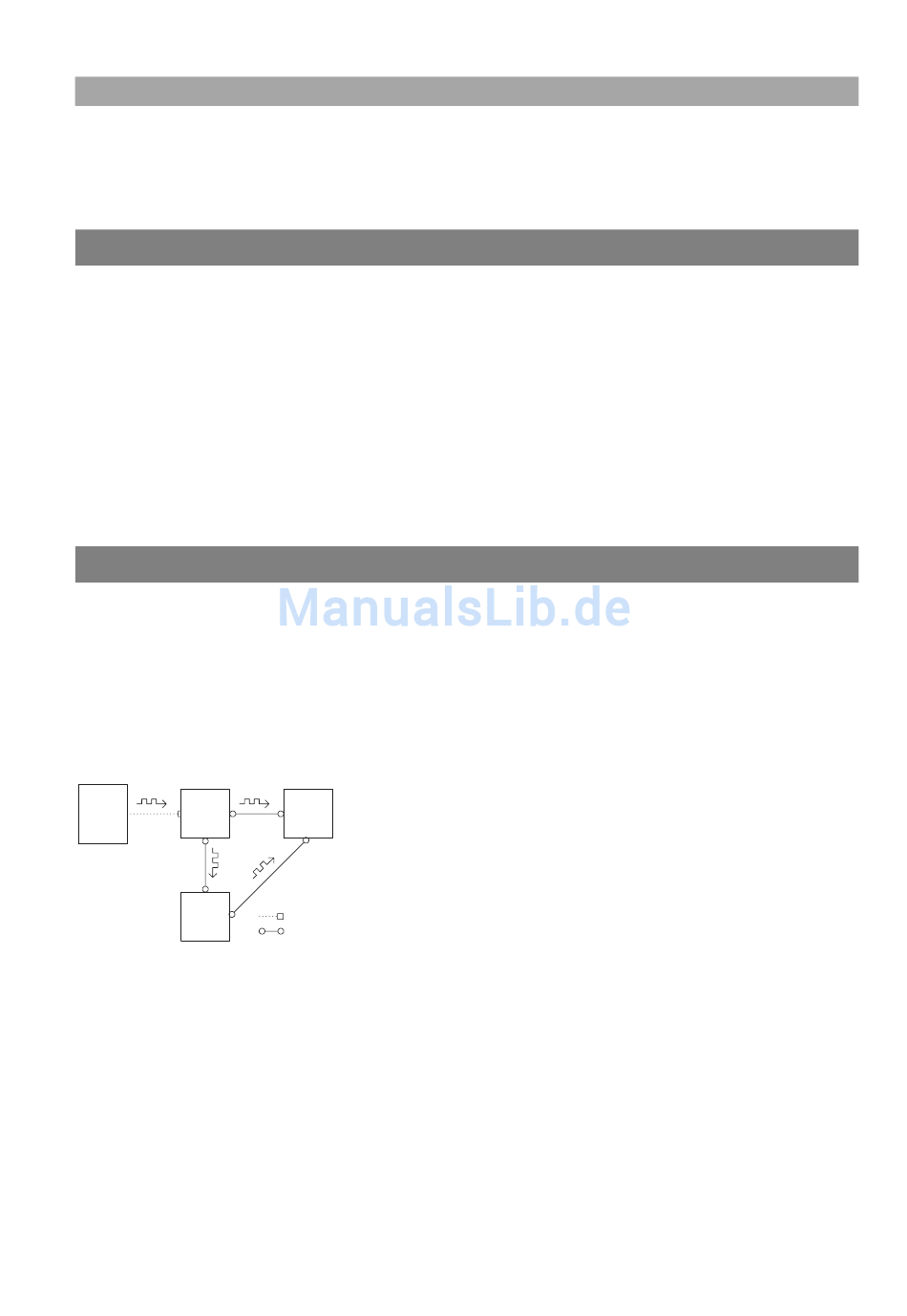

Beispiel: Ausbreitung des L1-Takts
Sind an einer OpenCom X320 mehrere Anschlüsse mit der Einstellung
L1 Typ=„Slave" und der aktivierten Einstellung L1 Sync möglich konfiguriert, so
wird willkürlich einer der Anschlüsse als Quelle des L1-Takts bestimmt. Die
OpenCom X320 wechselt die Taktquelle (beispielsweise bei einem Leitungsausfall)
automatisch auf einen anderen Anschluss, der als L1-Taktquelle konfiguriert ist.
Achtung!
Beispiel: Sie könnten im obigen Beispiel für die Verbindung zwischen TK-Anlage 1
und TK-Anlage 3 die L1-Slave/Master-Einstellung umkehren. Aktivieren Sie nun
TK-
Anlage
S
3
S
Amtsleitung
Festverbindung
Eine wechselseitige oder ringförmige Übernahme des L1-
Takts ist nicht erlaubt.
133
