5.6.
WITHSTANDING / SPANNUNGSFESTIGKEIT MIT 1000V AC
5.6.1. SPANNUNGSFESTIGKEITS-PRÜFUNG
1. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie die WITHSTANDING /
SPANNUNGSFESTIGKEIT Messfunktion aus
2. Stellen Sie den Grenzwert für den AUSLÖSESTROM (0.5 - 100mA) ein (beziehen Sie
sich auf Abschnitt 4.2).
3. Schalten Sie den TIMER an/aus, stellen Sie die Messzeit ein.
4. Verbinden Sie die Prüfleitungen "WITHSTAND1000V mit dem Prüfobjekt (Abb.10)
5. Drücken und halten Sie die START Taste. Die TEST Led leuchtet auf und zeigt an,
dass der Test ausgeführt wird. Aus Sicherheitsgründen (der Anwender muss beide
Hände benutzen) muss die START Taste gedrückt gehalten werden solange die
Messung andauert, auch wenn der Timer eingeschaltet ist.
6. Lassen Sie die START-Taste los (oder warten Sie bis der TIMER die Messung
beendet) und wenn erforderlich speichern Sie das Ergebnis durch Drücken der SAVE
Taste. Die folgenden Ergebnisse werden gespeichert: der max. während der Messung
festgestellte Kriechstrom (Ableitstrom), die max. während der Messung festgestellte
Prüfspannung, der eingestellte Auslösestrom und die Prüfzeit (ohne Rücksicht auf den
TIMER-Schalter an/aus).
Während dieser Prüfungen liegt auf den Schaltkreisen des Prüfobjekts eine
Spannung, höher als 1000V .
Beispiele:
VORSICHT

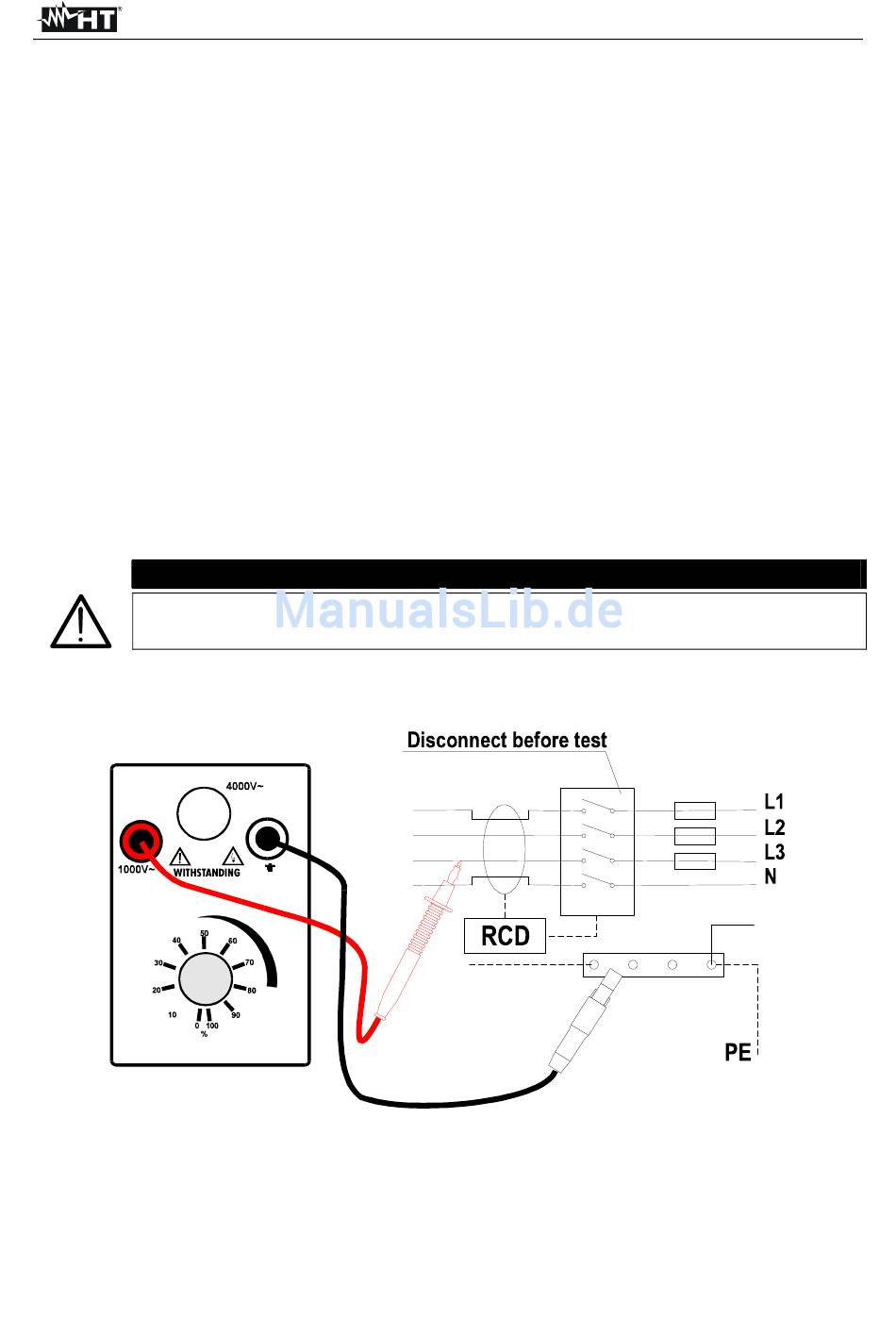

Abb. 10: Spannungsprüfung
DE - 21
FULLTEST 4050
