3
INSTALLATION
3.9.3

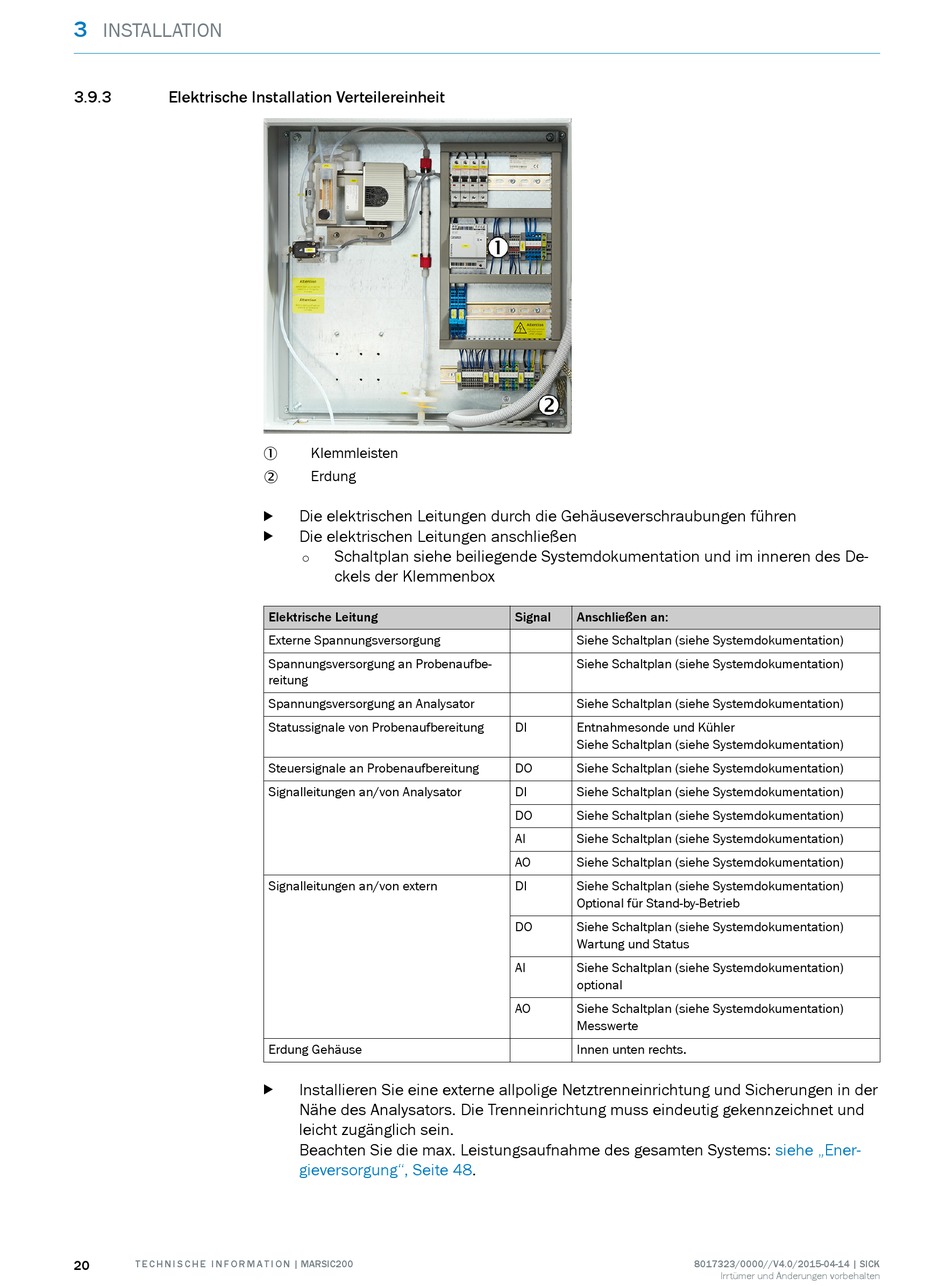

Elektrische Installation Verteilereinheit

20 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
Klemmleisten
1
Erdung
2
Die elektrischen Leitungen durch die Gehäuseverschraubungen führen
b
Die elektrischen Leitungen anschließen
b
Schaltplan siehe beiliegende Systemdokumentation und im inneren des De‐
°
ckels der Klemmenbox
Elektrische Leitung
Externe Spannungsversorgung
Spannungsversorgung an Probenaufbe‐
reitung
Spannungsversorgung an Analysator
Statussignale von Probenaufbereitung
Steuersignale an Probenaufbereitung
Signalleitungen an/von Analysator
Signalleitungen an/von extern
Erdung Gehäuse
Installieren Sie eine externe allpolige Netztrenneinrichtung und Sicherungen in der
b
Nähe des Analysators. Die Trenneinrichtung muss eindeutig gekennzeichnet und
leicht zugänglich sein.
Beachten Sie die max. Leistungsaufnahme des gesamten Systems:
gieversorgung", Seite
Signal Anschließen an:
Siehe Schaltplan (siehe Systemdokumentation)
Siehe Schaltplan (siehe Systemdokumentation)
Siehe Schaltplan (siehe Systemdokumentation)
DI Entnahmesonde und Kühler
Siehe Schaltplan (siehe Systemdokumentation)
DO Siehe Schaltplan (siehe Systemdokumentation)
DI Siehe Schaltplan (siehe Systemdokumentation)
DO Siehe Schaltplan (siehe Systemdokumentation)
AI Siehe Schaltplan (siehe Systemdokumentation)
AO Siehe Schaltplan (siehe Systemdokumentation)
DI Siehe Schaltplan (siehe Systemdokumentation)
Optional für Stand-by-Betrieb
DO Siehe Schaltplan (siehe Systemdokumentation)
Wartung und Status
AI Siehe Schaltplan (siehe Systemdokumentation)
optional
AO Siehe Schaltplan (siehe Systemdokumentation)
Messwerte
Innen unten rechts.
48.
siehe „Ener‐
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
