3.7

Installation beheizte Messgasleitung

8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
Montage
Installieren Sie die Entnahmesonde entsprechend den Vorschriften der Betriebs‐
b
anleitung der Entnahmesonde
w Beachten Sie bei der Montage die 10° Neigung des Entnahmerohrs
Gasanschlüsse
Schließen Sie die folgenden Gasanschlüsse an:
b
Beheizte Messgasleitung
°
• Rot markierte Leitung: Messgasleitung
• Blau markierte Leitung: I-Luft
Elektrische Anschlüsse
Schließen Sie die folgenden elektrischen Leitungen an:
b
Spannungsversorgung von der Probenaufbereitung kommend
°
Signalleitung "Heizung" zur Probenaufbereitung
°

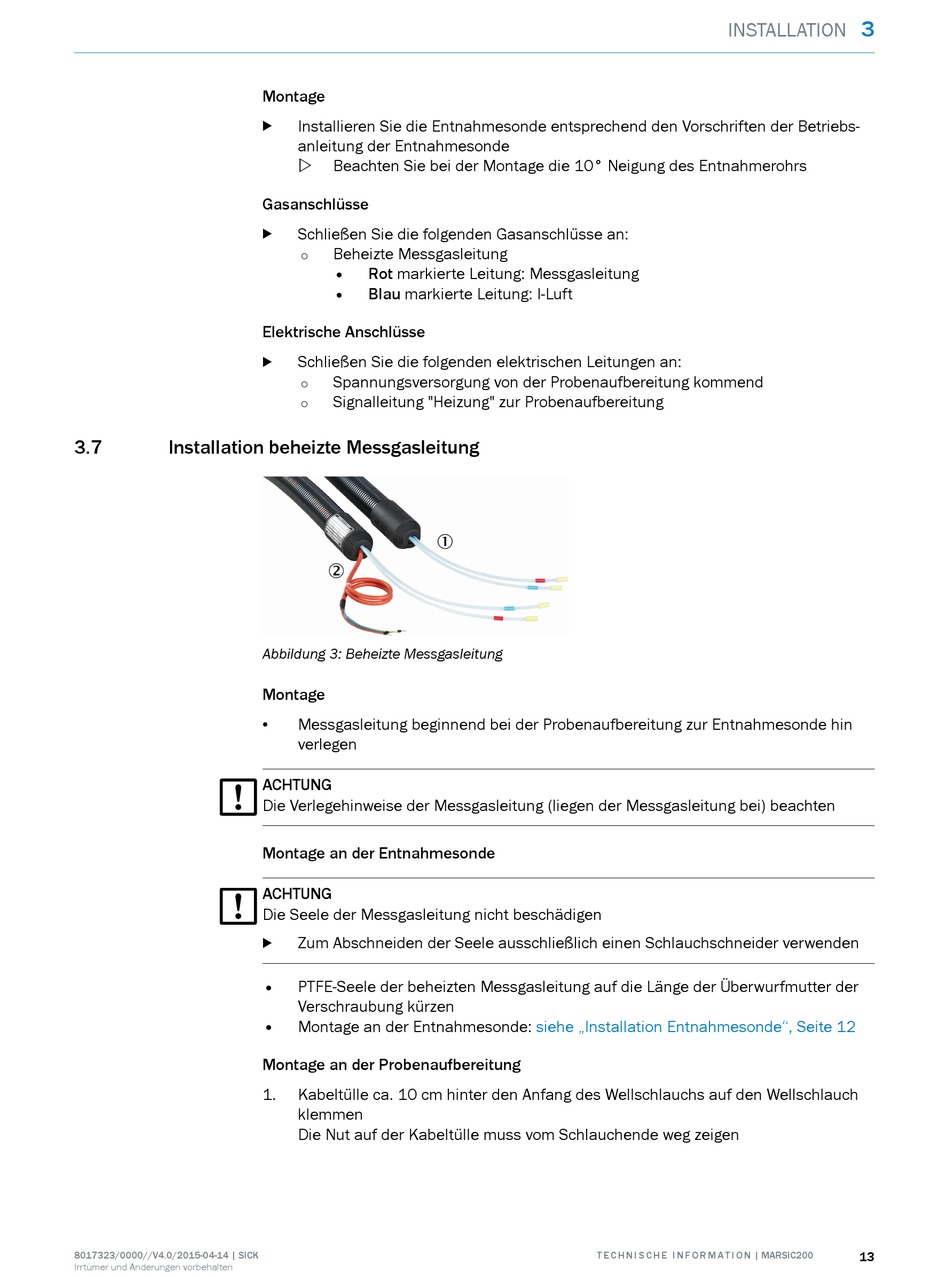

Abbildung 3: Beheizte Messgasleitung
Montage
• Messgasleitung beginnend bei der Probenaufbereitung zur Entnahmesonde hin
verlegen
ACHTUNG
Die Verlegehinweise der Messgasleitung (liegen der Messgasleitung bei) beachten
Montage an der Entnahmesonde
ACHTUNG
Die Seele der Messgasleitung nicht beschädigen
Zum Abschneiden der Seele ausschließlich einen Schlauchschneider verwenden
b
• PTFE-Seele der beheizten Messgasleitung auf die Länge der Überwurfmutter der
Verschraubung kürzen
• Montage an der Entnahmesonde:
Montage an der Probenaufbereitung
1. Kabeltülle ca. 10 cm hinter den Anfang des Wellschlauchs auf den Wellschlauch
klemmen
Die Nut auf der Kabeltülle muss vom Schlauchende weg zeigen
siehe „Installation Entnahmesonde", Seite 12
T E C H N I S C H E I N F O R M A T I O N | MARSIC200
3
INSTALLATION
13
