3.1.3

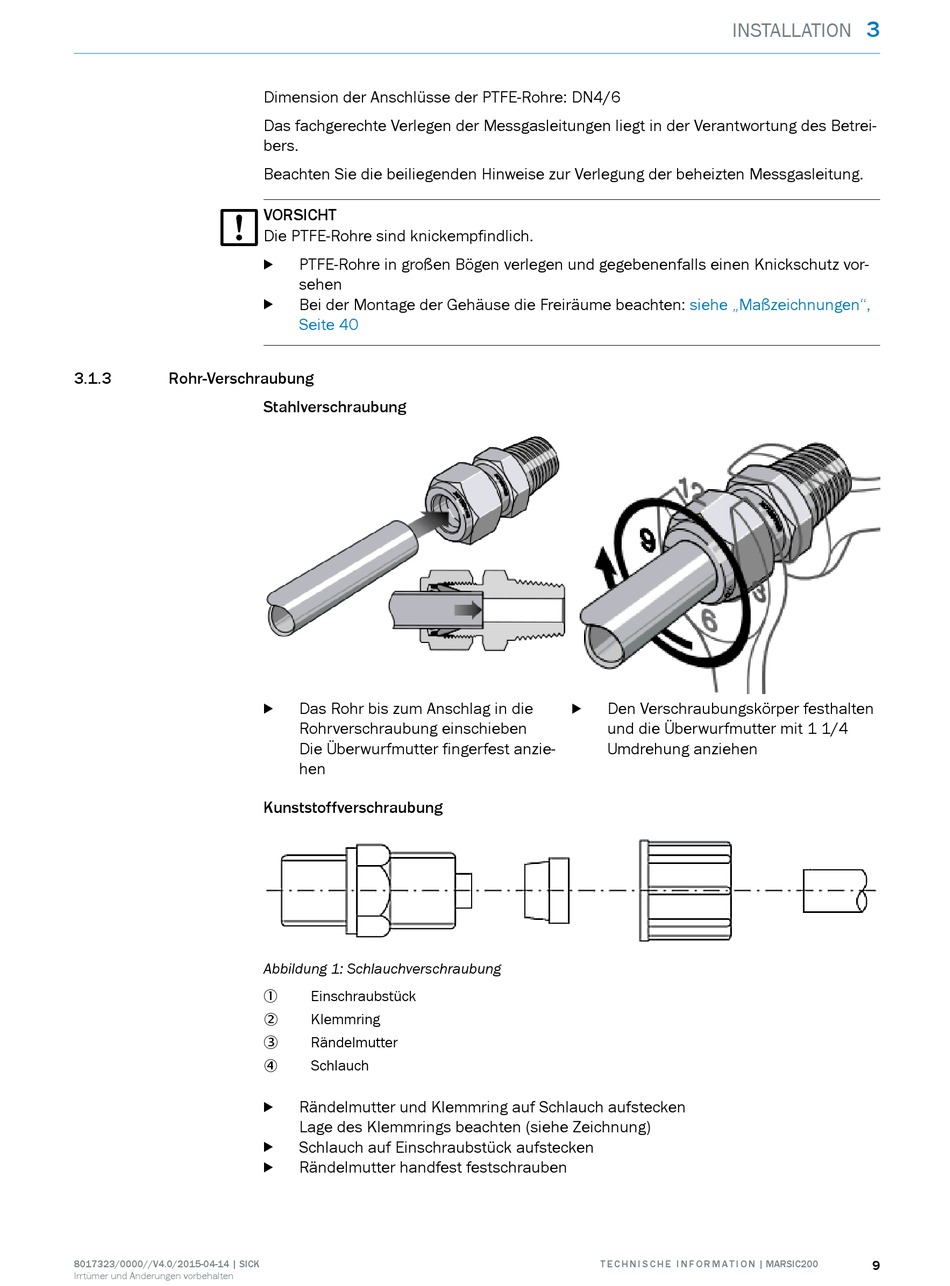

Rohr-Verschraubung

8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
Dimension der Anschlüsse der PTFE-Rohre: DN4/6
Das fachgerechte Verlegen der Messgasleitungen liegt in der Verantwortung des Betrei‐
bers.
Beachten Sie die beiliegenden Hinweise zur Verlegung der beheizten Messgasleitung.
VORSICHT
Die PTFE-Rohre sind knickempfindlich.
PTFE-Rohre in großen Bögen verlegen und gegebenenfalls einen Knickschutz vor‐
b
sehen
Bei der Montage der Gehäuse die Freiräume beachten:
b
Seite 40
Stahlverschraubung
Das Rohr bis zum Anschlag in die
b
Rohrverschraubung einschieben
Die Überwurfmutter fingerfest anzie‐
hen
Kunststoffverschraubung
Abbildung 1: Schlauchverschraubung
Einschraubstück
1
Klemmring
2
Rändelmutter
3
Schlauch
4
Rändelmutter und Klemmring auf Schlauch aufstecken
b
Lage des Klemmrings beachten (siehe Zeichnung)
Schlauch auf Einschraubstück aufstecken
b
Rändelmutter handfest festschrauben
b
INSTALLATION
siehe „Maßzeichnungen",
Den Verschraubungskörper festhalten
b
und die Überwurfmutter mit 1 1/4
Umdrehung anziehen
