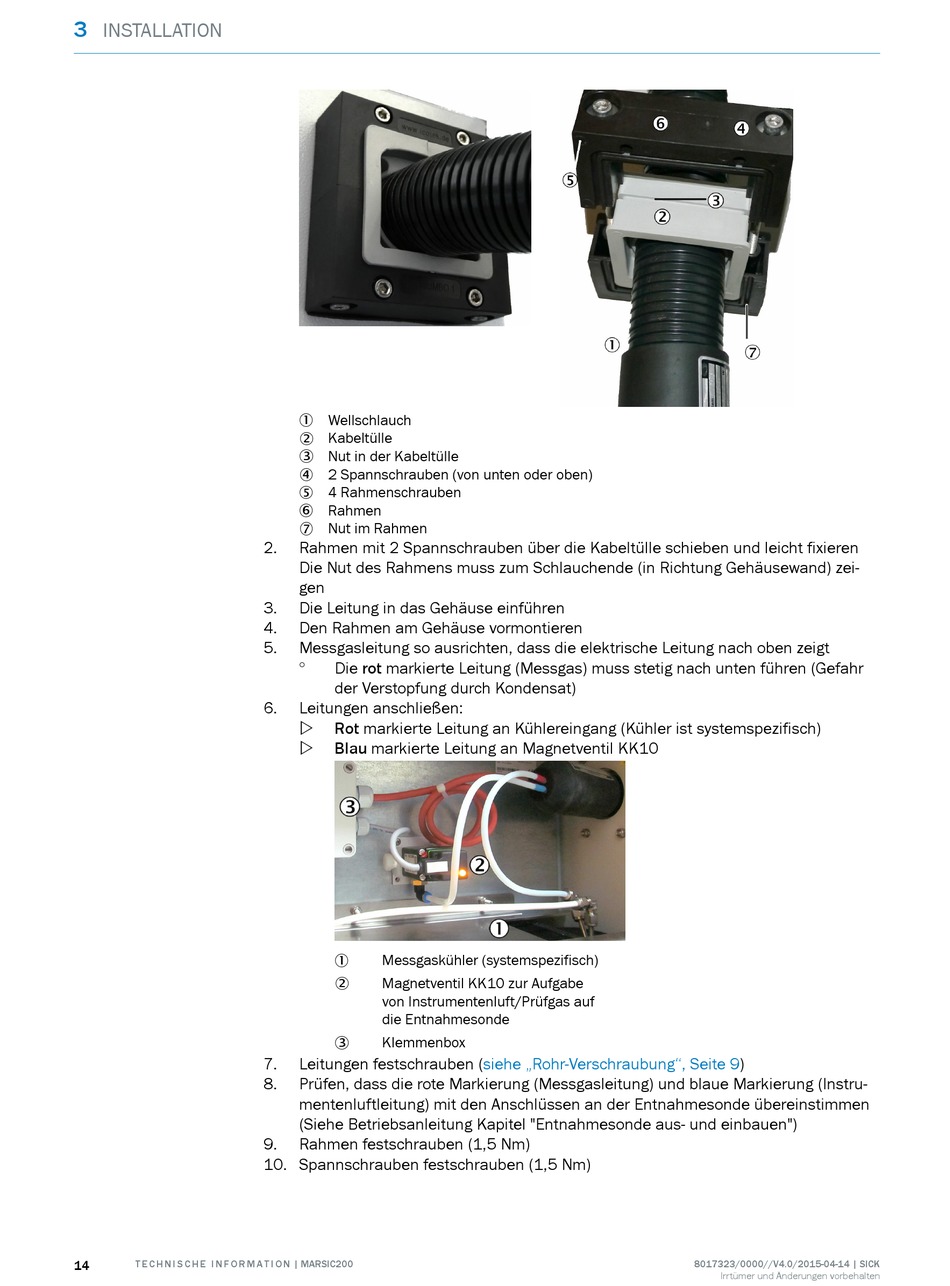

INSTALLATION
14 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
1 Wellschlauch
2 Kabeltülle
3 Nut in der Kabeltülle
4 2 Spannschrauben (von unten oder oben)
 4 Rahmenschrauben
 Rahmen
 Nut im Rahmen
2. Rahmen mit 2 Spannschrauben über die Kabeltülle schieben und leicht fixieren
Die Nut des Rahmens muss zum Schlauchende (in Richtung Gehäusewand) zei‐
gen
3. Die Leitung in das Gehäuse einführen
4. Den Rahmen am Gehäuse vormontieren
5. Messgasleitung so ausrichten, dass die elektrische Leitung nach oben zeigt
° Die rot markierte Leitung (Messgas) muss stetig nach unten führen (Gefahr
der Verstopfung durch Kondensat)
6. Leitungen anschließen:
w
Rot markierte Leitung an Kühlereingang (Kühler ist systemspezifisch)
w
Blau markierte Leitung an Magnetventil KK10
Messgaskühler (systemspezifisch)
1
Magnetventil KK10 zur Aufgabe
2
von Instrumentenluft/Prüfgas auf
die Entnahmesonde
Klemmenbox
3
7. Leitungen festschrauben
8. Prüfen, dass die rote Markierung (Messgasleitung) und blaue Markierung (Instru‐
mentenluftleitung) mit den Anschlüssen an der Entnahmesonde übereinstimmen
(Siehe Betriebsanleitung Kapitel "Entnahmesonde aus- und einbauen")
9. Rahmen festschrauben (1,5 Nm)
10. Spannschrauben festschrauben (1,5 Nm)
(siehe „Rohr-Verschraubung", Seite 9)
