3
INSTALLATION
3.9

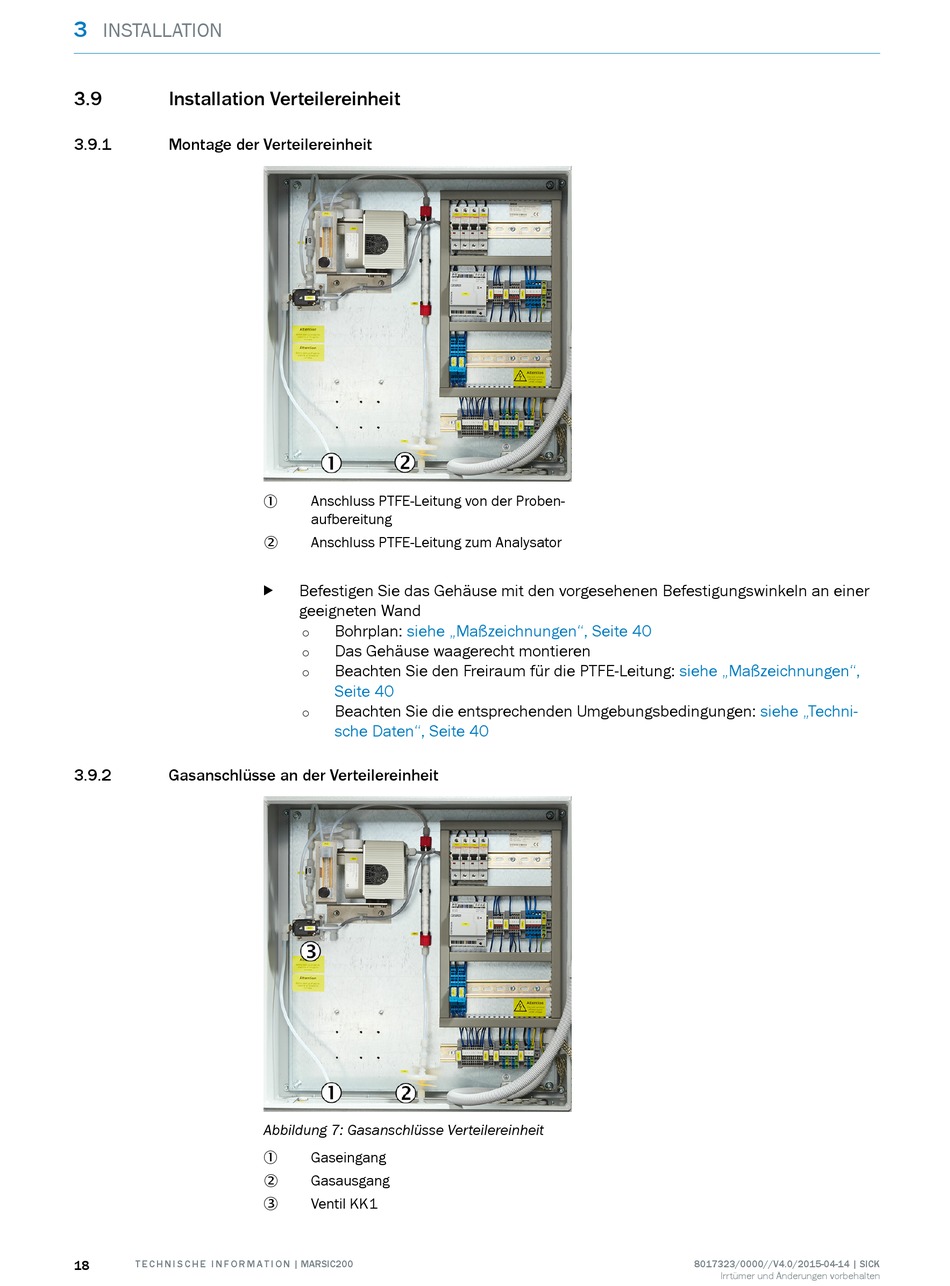

Installation Verteilereinheit

3.9.1

Montage der Verteilereinheit

3.9.2 Gasanschlüsse an der Verteilereinheit
18 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
Anschluss PTFE-Leitung von der Proben‐
1
aufbereitung
Anschluss PTFE-Leitung zum Analysator
2
Befestigen Sie das Gehäuse mit den vorgesehenen Befestigungswinkeln an einer
b
geeigneten Wand
Bohrplan: siehe „Maßzeichnungen", Seite 40
°
Das Gehäuse waagerecht montieren
°
Beachten Sie den Freiraum für die PTFE-Leitung:
°
Seite 40
Beachten Sie die entsprechenden Umgebungsbedingungen:
°
sche Daten", Seite 40
Abbildung 7: Gasanschlüsse Verteilereinheit
Gaseingang
1
Gasausgang
2
Ventil KK1
3
siehe „Maßzeichnungen",
siehe „Techni‐
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
