Installation Entnahmesonde - SICK MARSIC200 Installation Und Erstinbetriebnahme

3

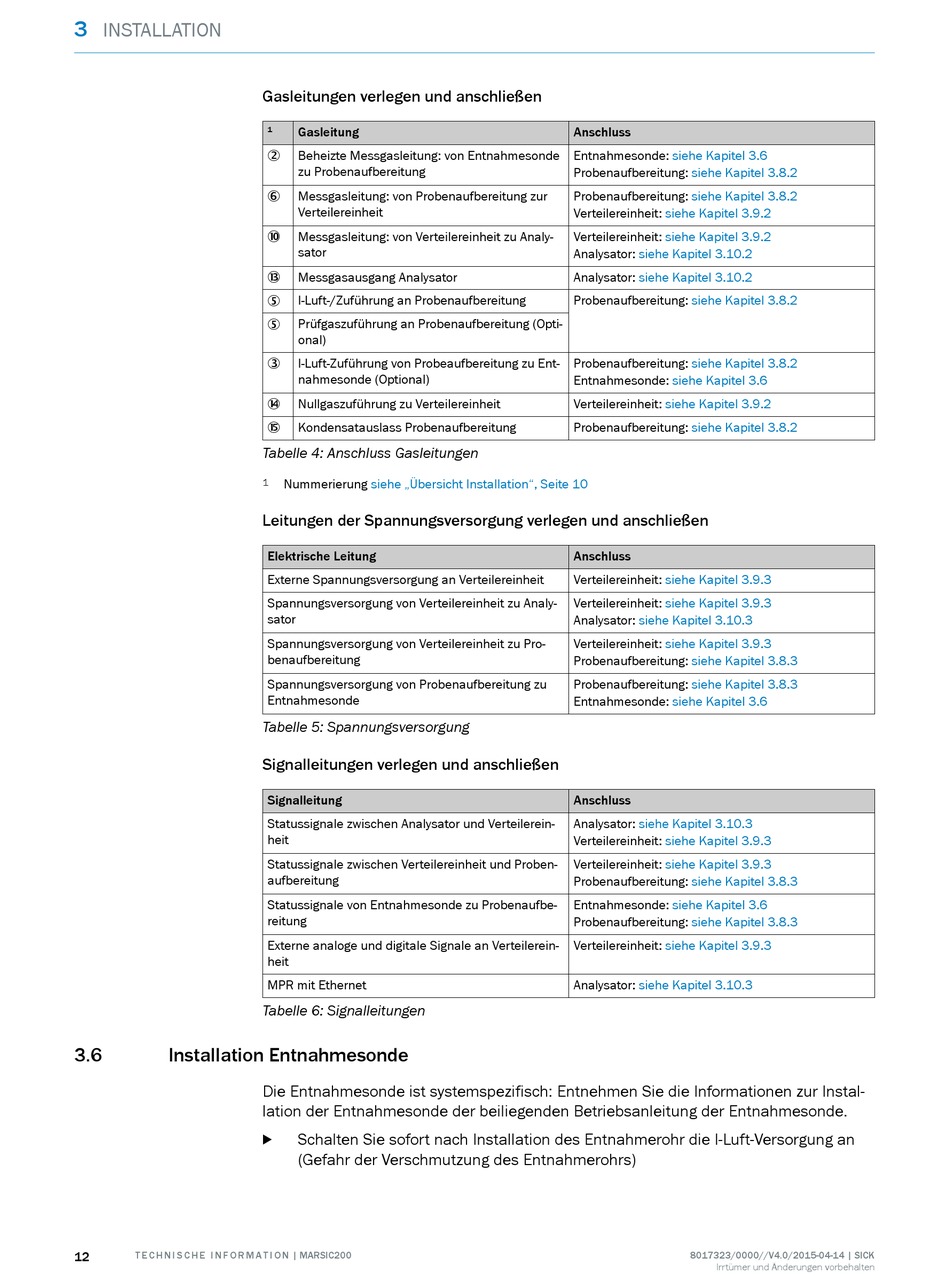

INSTALLATION
3.6

Installation Entnahmesonde

12 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
Gasleitungen verlegen und anschließen
Gasleitung
1
Beheizte Messgasleitung: von Entnahmesonde
2
zu Probenaufbereitung
Messgasleitung: von Probenaufbereitung zur

Verteilereinheit
Messgasleitung: von Verteilereinheit zu Analy‐

sator
Messgasausgang Analysator

I-Luft-/Zuführung an Probenaufbereitung

Prüfgaszuführung an Probenaufbereitung (Opti‐

onal)
I-Luft-Zuführung von Probeaufbereitung zu Ent‐
3
nahmesonde (Optional)
Nullgaszuführung zu Verteilereinheit

Kondensatauslass Probenaufbereitung

Tabelle 4: Anschluss Gasleitungen
1 Nummerierung siehe „Übersicht Installation", Seite 10
Leitungen der Spannungsversorgung verlegen und anschließen
Elektrische Leitung
Externe Spannungsversorgung an Verteilereinheit
Spannungsversorgung von Verteilereinheit zu Analy‐
sator
Spannungsversorgung von Verteilereinheit zu Pro‐
benaufbereitung
Spannungsversorgung von Probenaufbereitung zu
Entnahmesonde
Tabelle 5: Spannungsversorgung
Signalleitungen verlegen und anschließen
Signalleitung
Statussignale zwischen Analysator und Verteilerein‐
heit
Statussignale zwischen Verteilereinheit und Proben‐
aufbereitung
Statussignale von Entnahmesonde zu Probenaufbe‐
reitung
Externe analoge und digitale Signale an Verteilerein‐
heit
MPR mit Ethernet
Tabelle 6: Signalleitungen
Die Entnahmesonde ist systemspezifisch: Entnehmen Sie die Informationen zur Instal‐
lation der Entnahmesonde der beiliegenden Betriebsanleitung der Entnahmesonde.
Schalten Sie sofort nach Installation des Entnahmerohr die I-Luft-Versorgung an
b
(Gefahr der Verschmutzung des Entnahmerohrs)
Anschluss
Entnahmesonde: siehe Kapitel 3.6
Probenaufbereitung: siehe Kapitel 3.8.2
Probenaufbereitung: siehe Kapitel 3.8.2
Verteilereinheit: siehe Kapitel 3.9.2
Verteilereinheit: siehe Kapitel 3.9.2
Analysator: siehe Kapitel 3.10.2
Analysator: siehe Kapitel 3.10.2
Probenaufbereitung: siehe Kapitel 3.8.2
Probenaufbereitung: siehe Kapitel 3.8.2
Entnahmesonde: siehe Kapitel 3.6
Verteilereinheit: siehe Kapitel 3.9.2
Probenaufbereitung: siehe Kapitel 3.8.2
Anschluss
Verteilereinheit: siehe Kapitel 3.9.3
Verteilereinheit: siehe Kapitel 3.9.3
Analysator: siehe Kapitel 3.10.3
Verteilereinheit: siehe Kapitel 3.9.3
Probenaufbereitung: siehe Kapitel 3.8.3
Probenaufbereitung: siehe Kapitel 3.8.3
Entnahmesonde: siehe Kapitel 3.6
Anschluss
Analysator: siehe Kapitel 3.10.3
Verteilereinheit: siehe Kapitel 3.9.3
Verteilereinheit: siehe Kapitel 3.9.3
Probenaufbereitung: siehe Kapitel 3.8.3
Entnahmesonde: siehe Kapitel 3.6
Probenaufbereitung: siehe Kapitel 3.8.3
Verteilereinheit: siehe Kapitel 3.9.3
Analysator: siehe Kapitel 3.10.3
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
