5.2.2 Digitalausgänge
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
GND
X3
1 2 3
14 ... 42 VDC

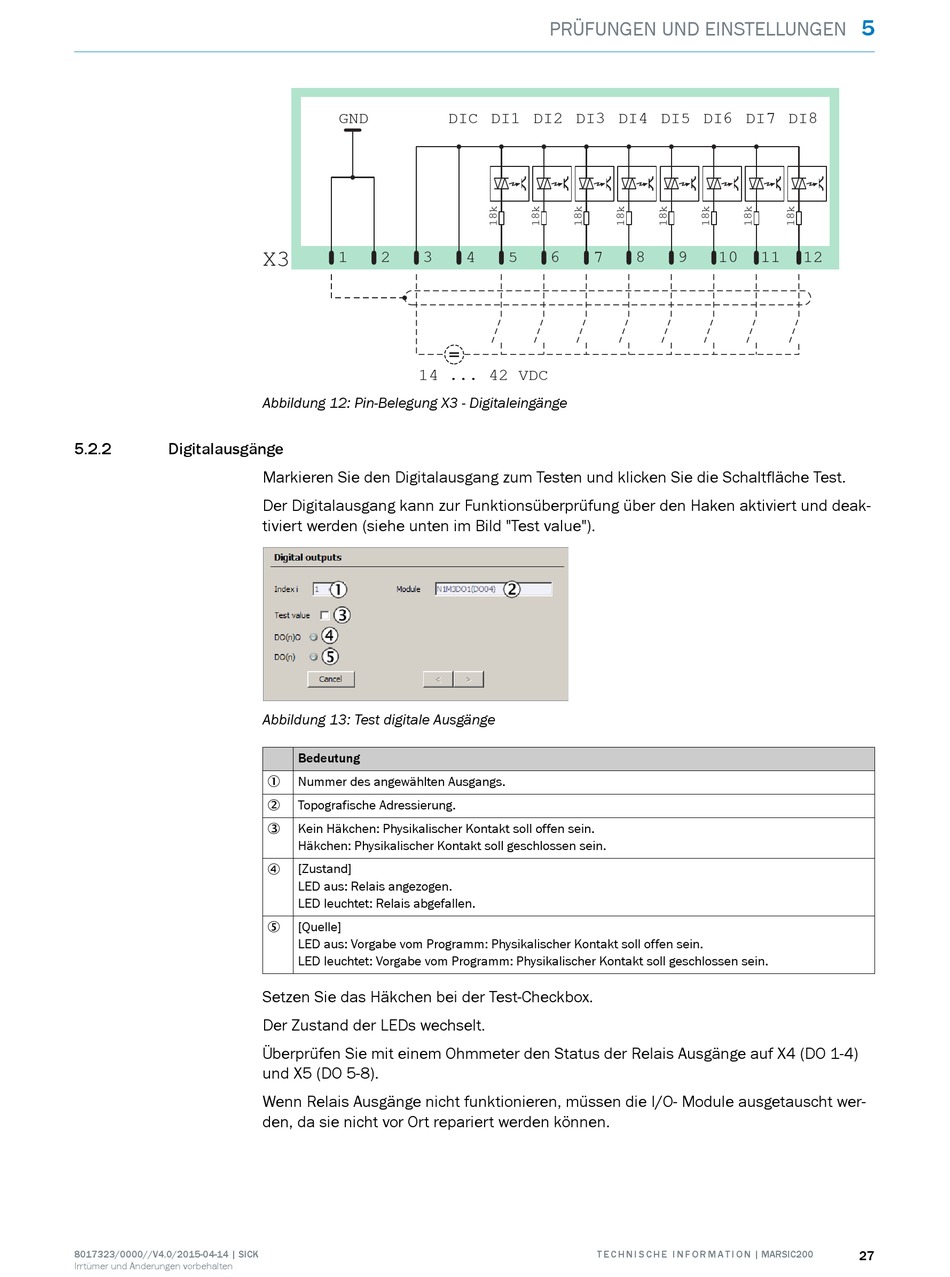

Abbildung 12: Pin-Belegung X3 - Digitaleingänge
Markieren Sie den Digitalausgang zum Testen und klicken Sie die Schaltfläche Test.
Der Digitalausgang kann zur Funktionsüberprüfung über den Haken aktiviert und deak‐
tiviert werden (siehe unten im Bild "Test value").
Abbildung 13: Test digitale Ausgänge
Bedeutung
Nummer des angewählten Ausgangs.
1
Topografische Adressierung.
2
Kein Häkchen: Physikalischer Kontakt soll offen sein.
3
Häkchen: Physikalischer Kontakt soll geschlossen sein.
[Zustand]
4
LED aus: Relais angezogen.
LED leuchtet: Relais abgefallen.
[Quelle]

LED aus: Vorgabe vom Programm: Physikalischer Kontakt soll offen sein.
LED leuchtet: Vorgabe vom Programm: Physikalischer Kontakt soll geschlossen sein.
Setzen Sie das Häkchen bei der Test-Checkbox.
Der Zustand der LEDs wechselt.
Überprüfen Sie mit einem Ohmmeter den Status der Relais Ausgänge auf X4 (DO 1-4)
und X5 (DO 5-8).
Wenn Relais Ausgänge nicht funktionieren, müssen die I/O- Module ausgetauscht wer‐
den, da sie nicht vor Ort repariert werden können.
