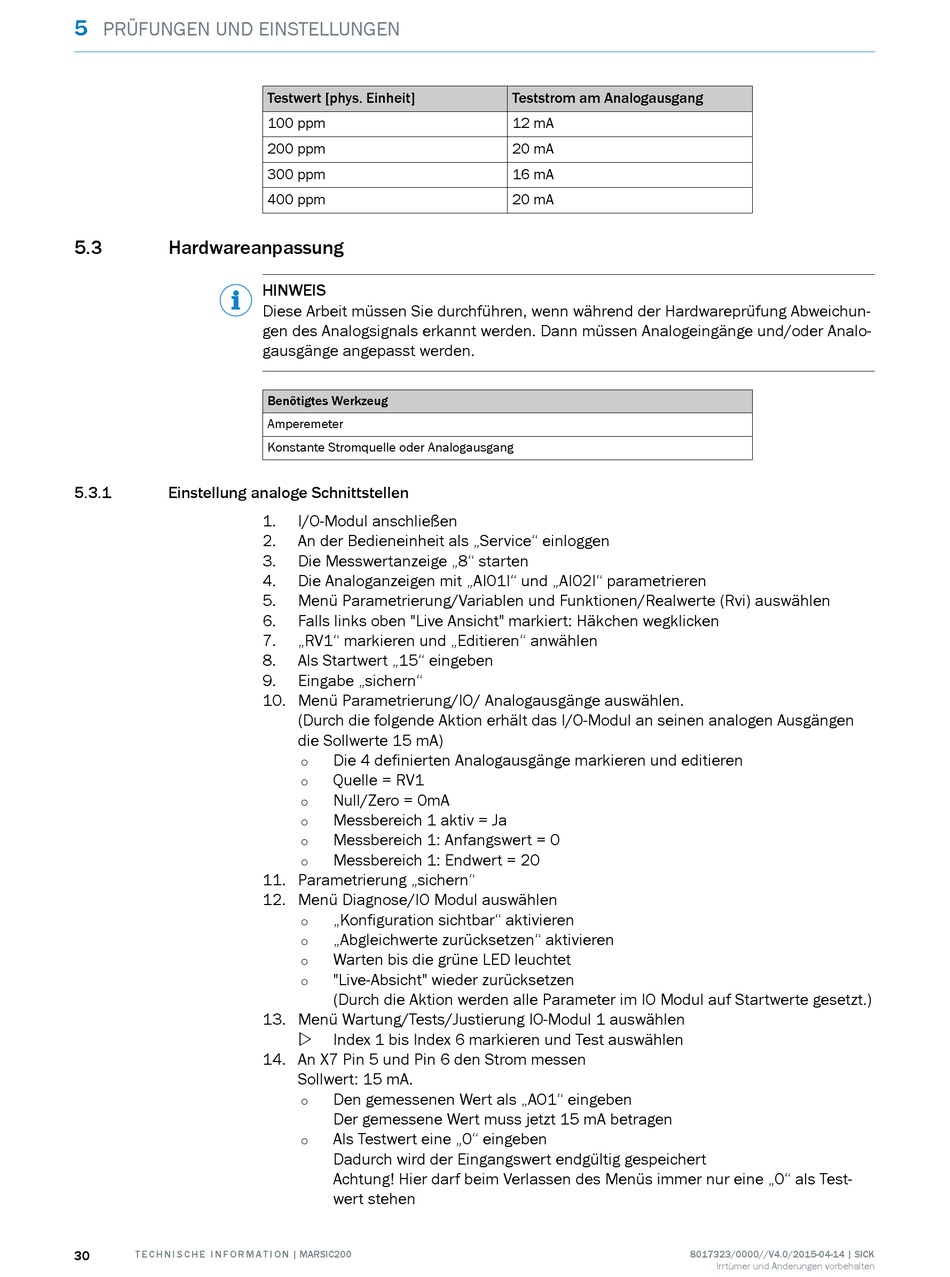

5
PRÜFUNGEN UND EINSTELLUNGEN
5.3

Hardwareanpassung

5.3.1

Einstellung analoge Schnittstellen

30
T E C H N I S C H E I N F O R M A T I O N | MARSIC200
Testwert [phys. Einheit]
100 ppm
200 ppm
300 ppm
400 ppm
HINWEIS
Diese Arbeit müssen Sie durchführen, wenn während der Hardwareprüfung Abweichun‐
gen des Analogsignals erkannt werden. Dann müssen Analogeingänge und/oder Analo‐
gausgänge angepasst werden.
Benötigtes Werkzeug
Amperemeter
Konstante Stromquelle oder Analogausgang
1.
I/O-Modul anschließen
2.
An der Bedieneinheit als „Service" einloggen
3.
Die Messwertanzeige „8" starten
4.
Die Analoganzeigen mit „AI01I" und „AI02I" parametrieren
5.
Menü Parametrierung/Variablen und Funktionen/Realwerte (Rvi) auswählen
6.
Falls links oben "Live Ansicht" markiert: Häkchen wegklicken
7.
„RV1" markieren und „Editieren" anwählen
8.
Als Startwert „15" eingeben
9.
Eingabe „sichern"
10. Menü Parametrierung/IO/ Analogausgänge auswählen.
(Durch die folgende Aktion erhält das I/O-Modul an seinen analogen Ausgängen
die Sollwerte 15 mA)
Die 4 definierten Analogausgänge markieren und editieren
°
Quelle = RV1
°
Null/Zero = 0mA
°
Messbereich 1 aktiv = Ja
°
Messbereich 1: Anfangswert = 0
°
Messbereich 1: Endwert = 20
°
11. Parametrierung „sichern"
12. Menü Diagnose/IO Modul auswählen
„Konfiguration sichtbar" aktivieren
°
„Abgleichwerte zurücksetzen" aktivieren
°
Warten bis die grüne LED leuchtet
°
"Live-Absicht" wieder zurücksetzen
°
(Durch die Aktion werden alle Parameter im IO Modul auf Startwerte gesetzt.)
13. Menü Wartung/Tests/Justierung IO-Modul 1 auswählen
w
Index 1 bis Index 6 markieren und Test auswählen
14. An X7 Pin 5 und Pin 6 den Strom messen
Sollwert: 15 mA.
Den gemessenen Wert als „AO1" eingeben
°
Der gemessene Wert muss jetzt 15 mA betragen
Als Testwert eine „0" eingeben
°
Dadurch wird der Eingangswert endgültig gespeichert
Achtung! Hier darf beim Verlassen des Menüs immer nur eine „0" als Test‐
wert stehen
Teststrom am Analogausgang
12 mA
20 mA
16 mA
20 mA
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
