Alle PTFE-Rohre von unten in das Gehäuse führen
b
Leitungen anschließen
b
Leitung
PTFE-Leitung von Probenaufbereitung (Mess‐
gaseingang)
PTFE-Leitung zu Analysator (Messgasausgang) Messgasausgang außen am Gehäuse
Nullgaseingang (Stickstoff)
Dieses Gas wird bei der automatischen Null‐
punktjustierung als Nullgas verwendet.
Prüfgaseingang (optional)
Dieses Gas wird bei der manuellen Prüfgasjus‐
tierung als Prüfgas verwendet.
Messstellenumschaltung
Optional ist eine Messstellenumschaltung mit Vorabsaugung des Messgases installiert.

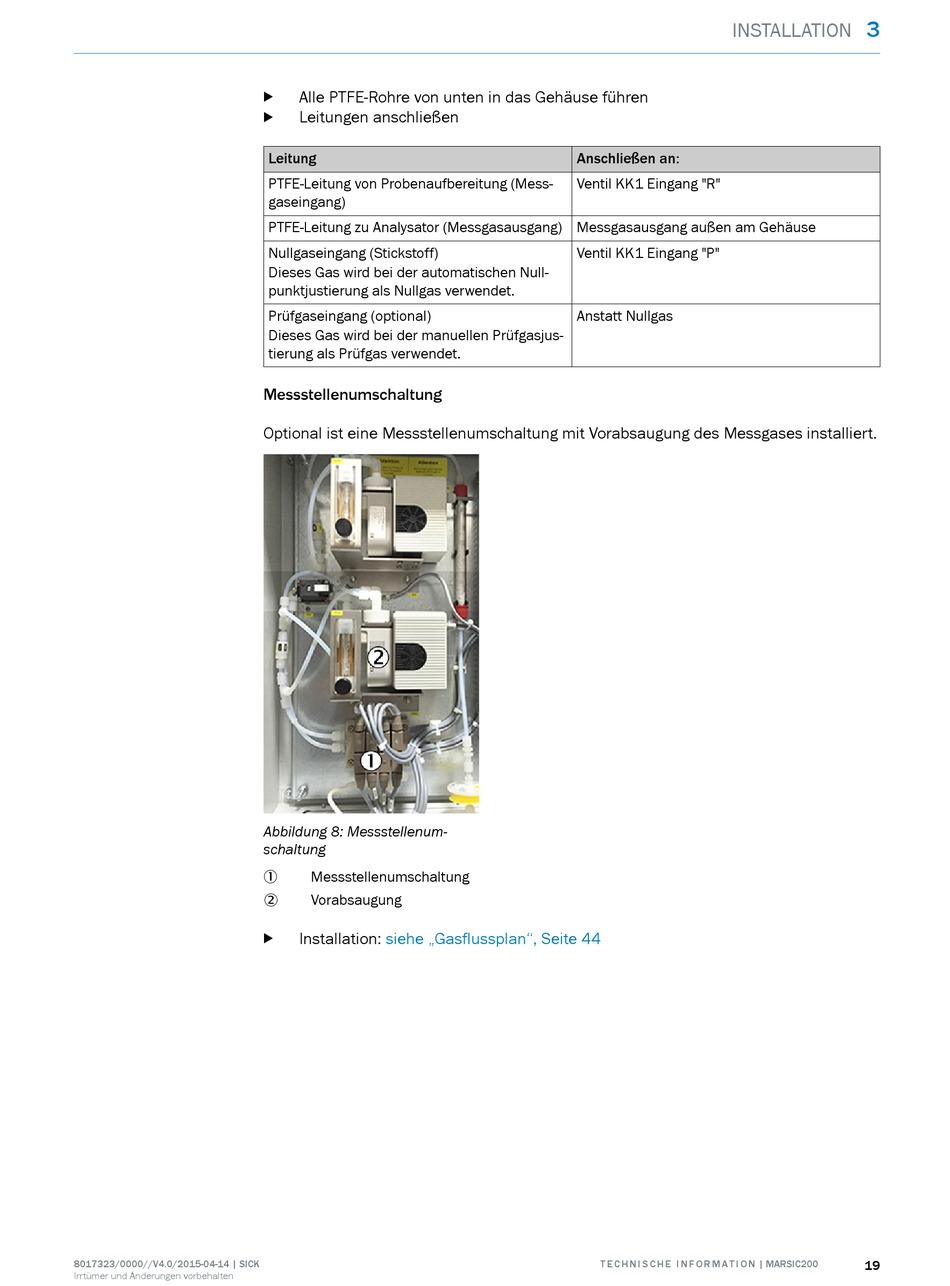

Abbildung 8: Messstellenum‐
schaltung
Messstellenumschaltung
1
Vorabsaugung
2
Installation: siehe „Gasflussplan", Seite 44
b
INSTALLATION
Anschließen an:
Ventil KK1 Eingang "R"
Ventil KK1 Eingang "P"
Anstatt Nullgas
