3.5

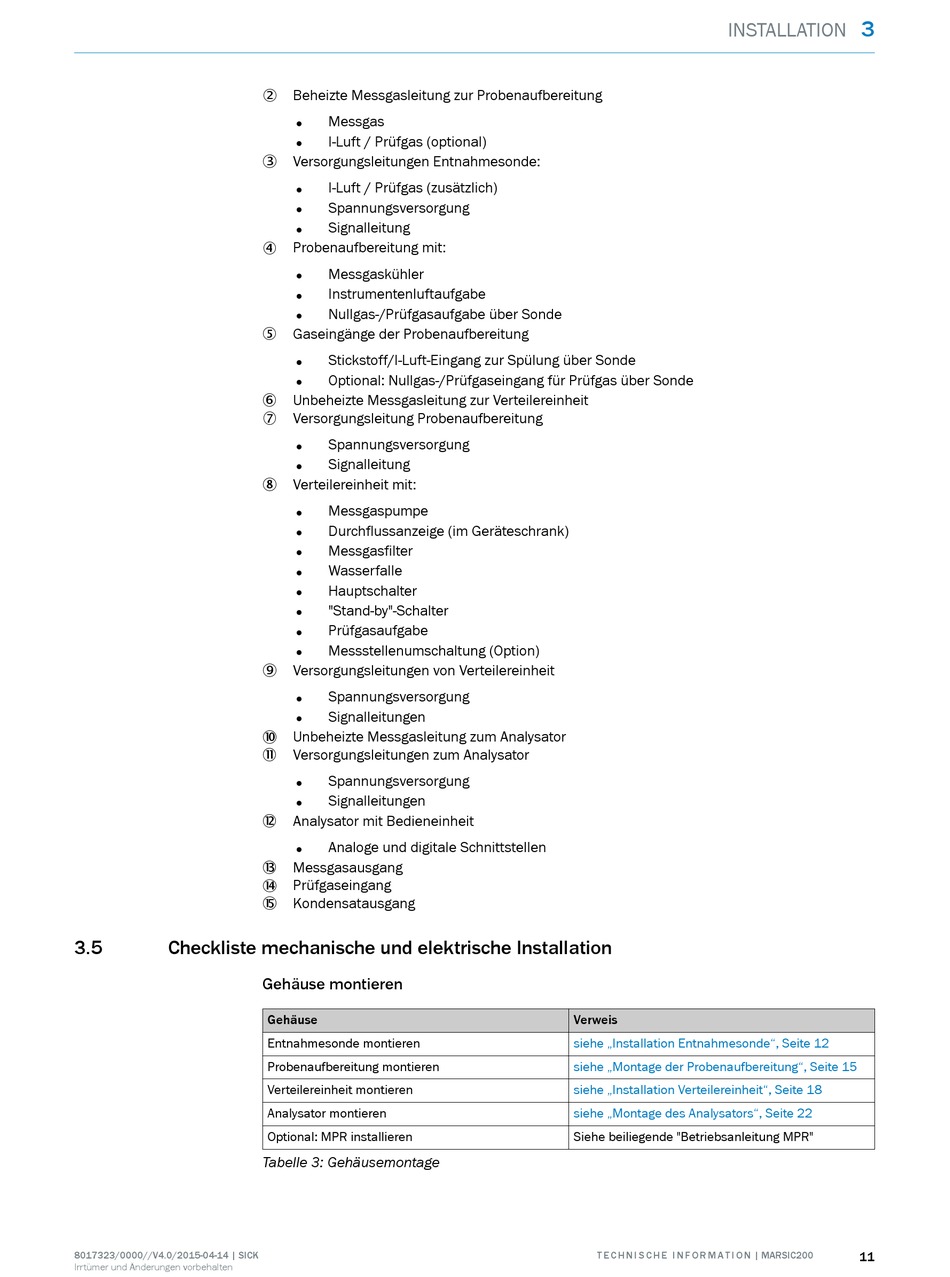

Checkliste mechanische und elektrische Installation
8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
Beheizte Messgasleitung zur Probenaufbereitung
2
•
Messgas
•
I-Luft / Prüfgas (optional)
Versorgungsleitungen Entnahmesonde:
3
•
I-Luft / Prüfgas (zusätzlich)
•
Spannungsversorgung
•
Signalleitung
Probenaufbereitung mit:
4
•
Messgaskühler
•
Instrumentenluftaufgabe
•
Nullgas-/Prüfgasaufgabe über Sonde
Gaseingänge der Probenaufbereitung
•
Stickstoff/I-Luft-Eingang zur Spülung über Sonde
•
Optional: Nullgas-/Prüfgaseingang für Prüfgas über Sonde
Unbeheizte Messgasleitung zur Verteilereinheit
Versorgungsleitung Probenaufbereitung
•
Spannungsversorgung
•
Signalleitung
Verteilereinheit mit:
•
Messgaspumpe
•
Durchflussanzeige (im Geräteschrank)
•
Messgasfilter
•
Wasserfalle
•
Hauptschalter
•
"Stand-by"-Schalter
•
Prüfgasaufgabe
•
Messstellenumschaltung (Option)
Versorgungsleitungen von Verteilereinheit
•
Spannungsversorgung
•
Signalleitungen
Unbeheizte Messgasleitung zum Analysator
Versorgungsleitungen zum Analysator
•
Spannungsversorgung
•
Signalleitungen
Analysator mit Bedieneinheit
•
Analoge und digitale Schnittstellen
Messgasausgang
Prüfgaseingang
Kondensatausgang
Gehäuse montieren
Gehäuse
Entnahmesonde montieren
Probenaufbereitung montieren
Verteilereinheit montieren
Analysator montieren
Optional: MPR installieren
Tabelle 3: Gehäusemontage
INSTALLATION
Verweis
siehe „Installation Entnahmesonde", Seite 12
siehe „Montage der Probenaufbereitung", Seite 15
siehe „Installation Verteilereinheit", Seite 18
siehe „Montage des Analysators", Seite 22
Siehe beiliegende "Betriebsanleitung MPR"
