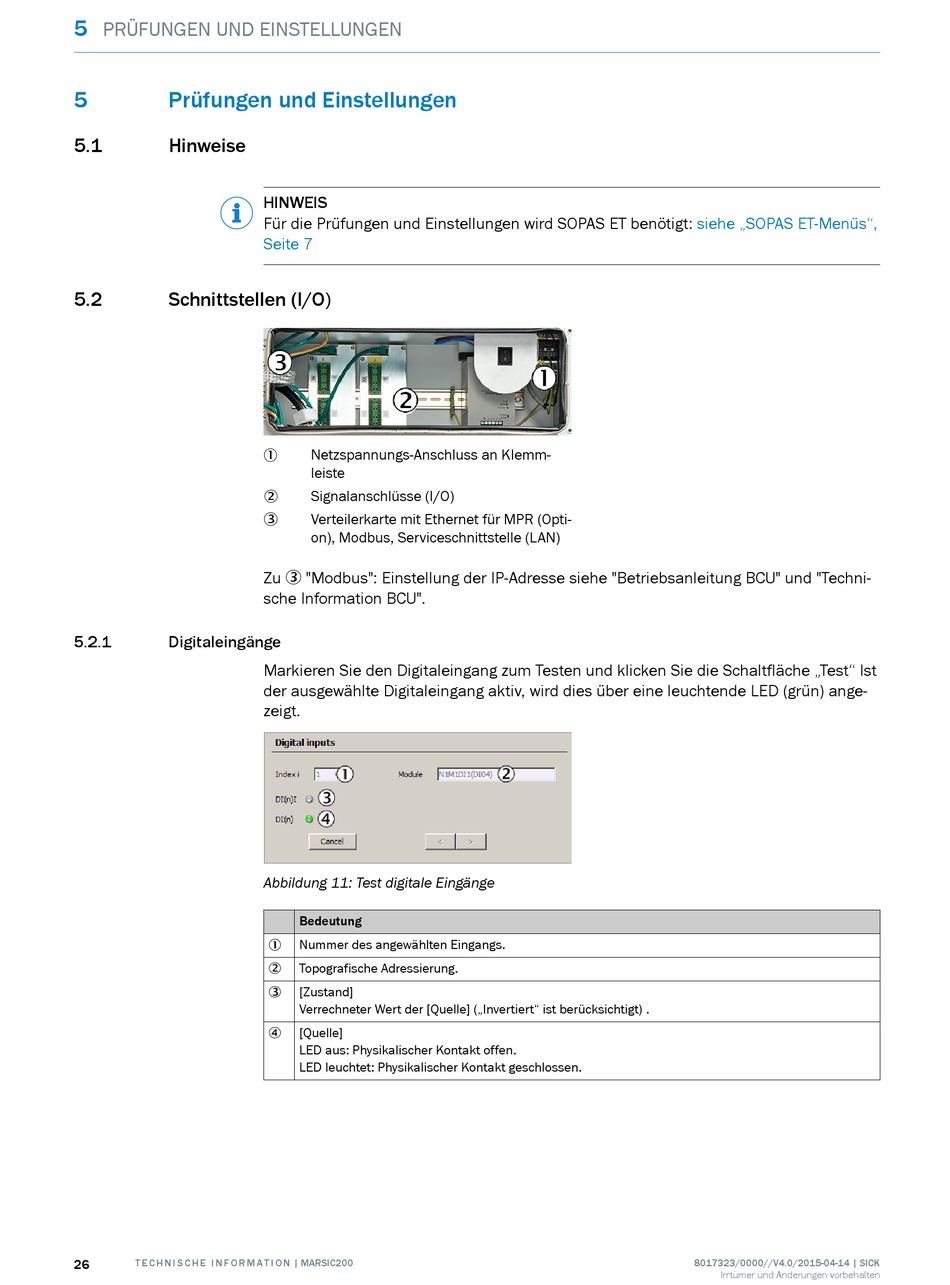

PRÜFUNGEN UND EINSTELLUNGEN
5 Prüfungen und Einstellungen
5.1

Hinweise

5.2

Schnittstellen (I/O)

5.2.1 Digitaleingänge
26 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
HINWEIS
Für die Prüfungen und Einstellungen wird SOPAS ET benötigt:
Seite 7
Netzspannungs-Anschluss an Klemm‐
1
leiste
Signalanschlüsse (I/O)
2
Verteilerkarte mit Ethernet für MPR (Opti‐
3
on), Modbus, Serviceschnittstelle (LAN)
Zu 3 "Modbus": Einstellung der IP-Adresse siehe "Betriebsanleitung BCU" und "Techni‐
sche Information BCU".
Markieren Sie den Digitaleingang zum Testen und klicken Sie die Schaltfläche „Test" Ist
der ausgewählte Digitaleingang aktiv, wird dies über eine leuchtende LED (grün) ange‐
zeigt.
Abbildung 11: Test digitale Eingänge
Bedeutung
Nummer des angewählten Eingangs.
1
Topografische Adressierung.
2
[Zustand]
3
Verrechneter Wert der [Quelle] („Invertiert" ist berücksichtigt) .
[Quelle]
4
LED aus: Physikalischer Kontakt offen.
LED leuchtet: Physikalischer Kontakt geschlossen.
siehe „SOPAS ET-Menüs",
