3.8.3

Elektrische Installation Probenaufbereitung

8017323/0000//V4.0/2015-04-14 | SICK
Irrtümer und Änderungen vorbehalten
Weitere Informationen zum Messgaskühler siehe Betriebsanleitung des Messgas‐
b
kühlers
Kondensatausgang
Der Kondensatausgang befindet sich unten am Kühler.
Am Kondensatausgang tritt saures Kondensat aus.
Sicherstellen, dass das Kondensat sicher aufgefangen oder abgeleitet wird
b
Das Schlauchende kann max. 10 m über dem Kondensatausgang enden
b

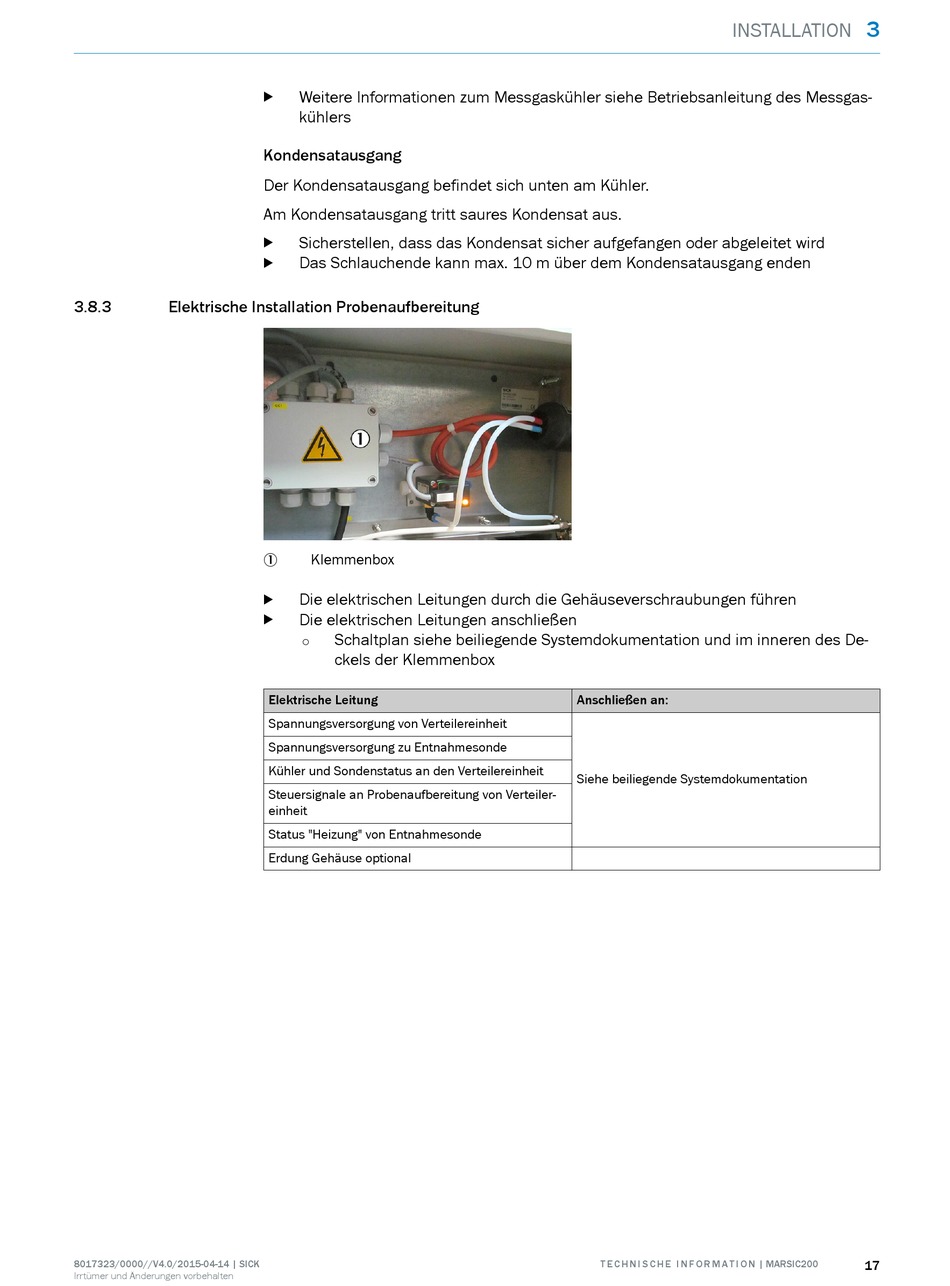

Klemmenbox
1
Die elektrischen Leitungen durch die Gehäuseverschraubungen führen
b
Die elektrischen Leitungen anschließen
b
Schaltplan siehe beiliegende Systemdokumentation und im inneren des De‐
°
ckels der Klemmenbox
Elektrische Leitung
Spannungsversorgung von Verteilereinheit
Spannungsversorgung zu Entnahmesonde
Kühler und Sondenstatus an den Verteilereinheit
Steuersignale an Probenaufbereitung von Verteiler‐
einheit
Status "Heizung" von Entnahmesonde
Erdung Gehäuse optional
INSTALLATION
Anschließen an:
Siehe beiliegende Systemdokumentation
