PRÜFUNGEN UND EINSTELLUNGEN
5.6.2

Justierzeiten

5.6.3

Einzelabgleich

34 T E C H N I S C H E I N F O R M A T I O N | MARSIC200

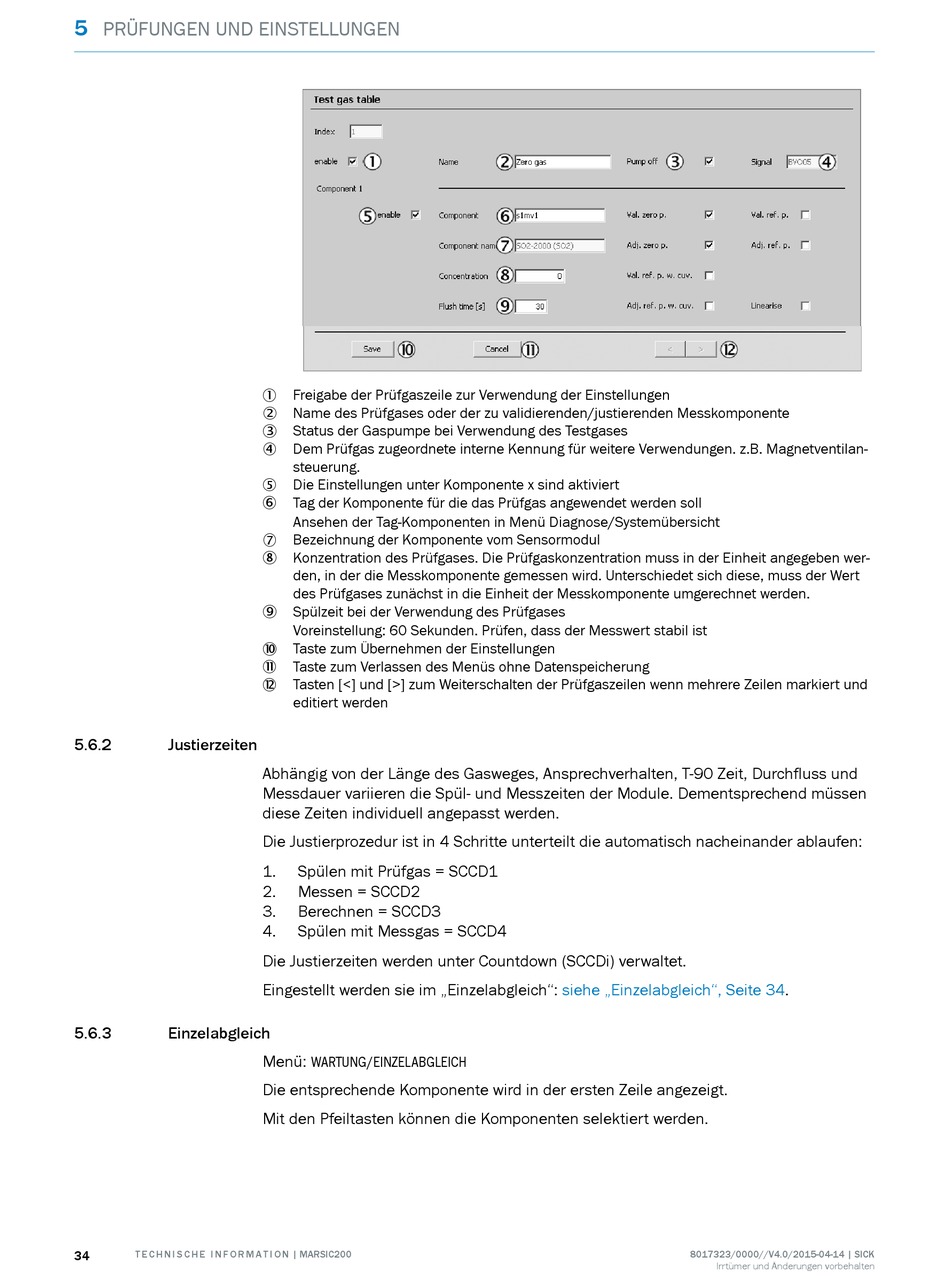

Freigabe der Prüfgaszeile zur Verwendung der Einstellungen
1
Name des Prüfgases oder der zu validierenden/justierenden Messkomponente
2
Status der Gaspumpe bei Verwendung des Testgases
3
Dem Prüfgas zugeordnete interne Kennung für weitere Verwendungen. z.B. Magnetventilan‐
4
steuerung.
Die Einstellungen unter Komponente x sind aktiviert

Tag der Komponente für die das Prüfgas angewendet werden soll

Ansehen der Tag-Komponenten in Menü Diagnose/Systemübersicht
Bezeichnung der Komponente vom Sensormodul

Konzentration des Prüfgases. Die Prüfgaskonzentration muss in der Einheit angegeben wer‐

den, in der die Messkomponente gemessen wird. Unterschiedet sich diese, muss der Wert
des Prüfgases zunächst in die Einheit der Messkomponente umgerechnet werden.
Spülzeit bei der Verwendung des Prüfgases

Voreinstellung: 60 Sekunden. Prüfen, dass der Messwert stabil ist
Taste zum Übernehmen der Einstellungen

Taste zum Verlassen des Menüs ohne Datenspeicherung

Tasten [<] und [>] zum Weiterschalten der Prüfgaszeilen wenn mehrere Zeilen markiert und

editiert werden
Abhängig von der Länge des Gasweges, Ansprechverhalten, T-90 Zeit, Durchfluss und
Messdauer variieren die Spül- und Messzeiten der Module. Dementsprechend müssen
diese Zeiten individuell angepasst werden.
Die Justierprozedur ist in 4 Schritte unterteilt die automatisch nacheinander ablaufen:
1. Spülen mit Prüfgas = SCCD1
2. Messen = SCCD2
3. Berechnen = SCCD3
4. Spülen mit Messgas = SCCD4
Die Justierzeiten werden unter Countdown (SCCDi) verwaltet.
Eingestellt werden sie im „Einzelabgleich":
Menü:
WARTUNG/EINZELABGLEICH
Die entsprechende Komponente wird in der ersten Zeile angezeigt.
Mit den Pfeiltasten können die Komponenten selektiert werden.
siehe „Einzelabgleich", Seite
