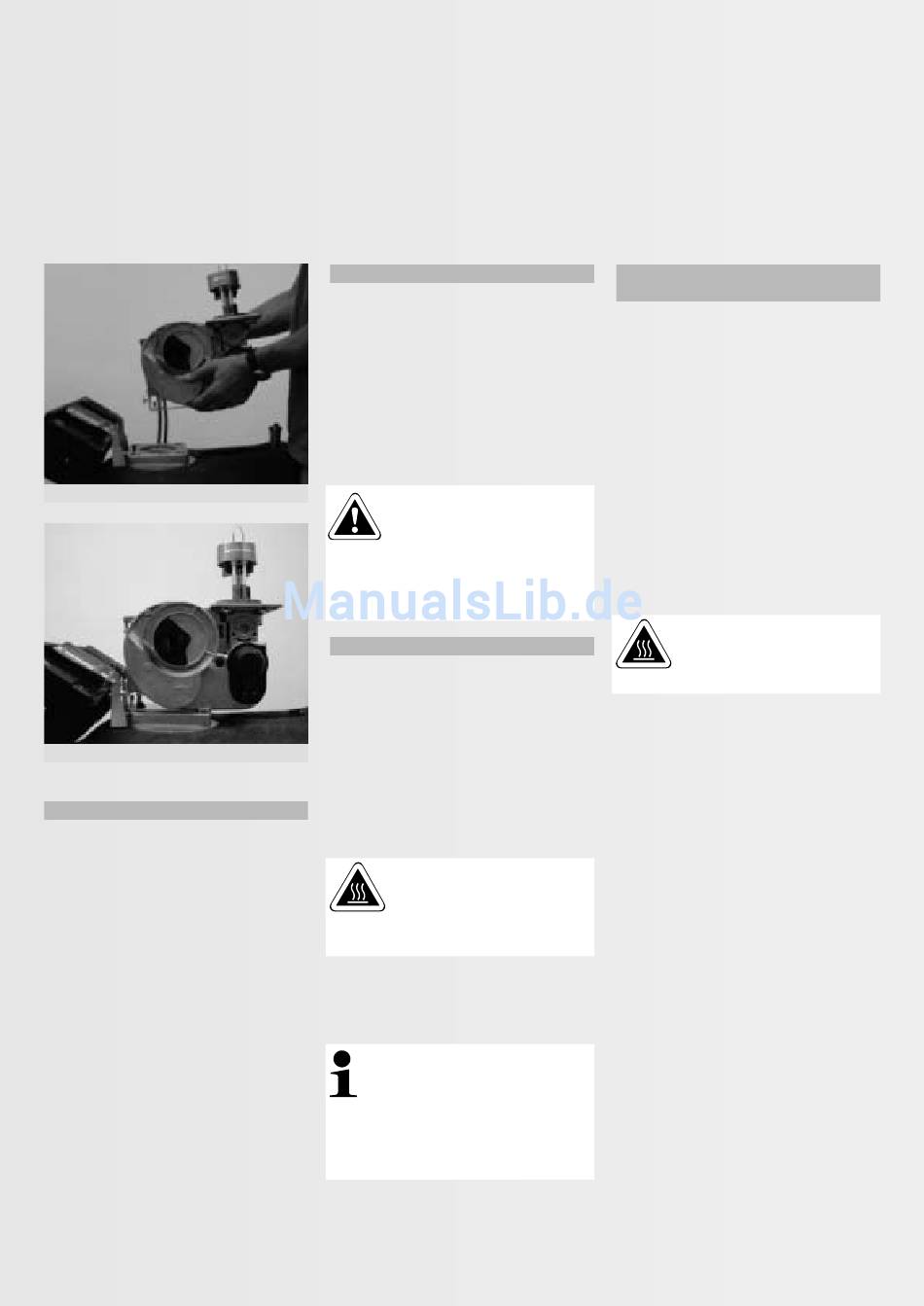

Bild 4.12: Drehen des Brenners
Bild 4.13: Serviceposition

Elektrodenabstand einstellen

Der Elektrodenabstand wird überprüft, nach-
dem die Geräteplatte in die Serviceposition
gebracht wurde. Mit der Fühlerlehre „Blue
flame meter" (mit Rändelschraube an Halter
für die Serviceposition befestigt - Pos. 11 in
Bild 4.1) können der Elektrodenabstand und die
richtige Position kontrolliert werden (Bild 4.14).
Falls erforderlich, werden die Elektroden durch
Biegen nachjustiert.
Erforderliches Werkzeug: Innensechskant-
schlüssel 3 mm.
[ 40 ]
Abstand Öldüse-Luftdüse einstellen
Der Brenner befindet sich in Serviceposition
(Bild 4.13). Mit der Fühlerlehre „Blue flame
meter" (mit Rändelschraube an Halter für die
Serviceposition befestigt") kann das Abstands-
maß kontrolliert werden (Bild 4.14). Zum
Justieren muss die Befestigungsschraube (Pos.
3 in Bild 4.15) gelockert werden.
Erforderliches Werkzeug: Innensechskant-
schlüssel 4 mm.
Achtung: Falsche Abstandsein-
stellung kann zu unsauberer
Verbrennung, schlechtem Start-
verhalten und erhöhtem Verschleiß des
Brenners führen.
Die richtige Seite (vgl. Tabelle 4.1) der
Lehre benutzen!
Öldüse wechseln
Den Brenner in Serviceposition bringen und
Mischeinrichtung demontieren. Dazu die Zünd-
kabel von den Zündelektroden (Pos. 2 in Bild
4.15) abziehen. Danach die Befestigungs-
schraube (Pos. 3 in Bild 4.15) lösen und
Mischeinrichtung nach oben abziehen. Düse
mit Gabel- oder Ringschlüssel SW 16 mm her-
ausschrauben. Düsenstange bei Aus- und Ein-
bau der Düse mit Gabelschlüssel gegenhalten.
Vorsicht: Verbrennungsgefahr!
Öldüse und Mischeinrichtung
können sehr heiß sein. Aus-
reichend lange abkühlen lassen oder
Schutzhandschuhe tragen.
Erforderliches Werkzeug: Innensechskant-
schlüssel 4 mm, Gabel oder Ringschlüssel SW
16 mm.
Hinweis: Beim Einbau der Misch-
einrichtung muss das Lichtrohr
(Pos. 4 Bild 4.15) zwischen den
Führungsbolzen im Düsenstockdeckel
positioniert werden. Unbedingt Einstellmaß
"Y" entsprechend Tabelle 4.1 beachten
(Bild 4.14).
Brenner ausbauen (nur bei ausgeschal-
tetem Heizungs-Hauptschalter)
Alle Wartungs- und Reinigungsarbeiten inklu-
sive Düsenwechsel können bei montiertem
Brenner durchgeführt werden. Sollte dennoch
ein Brennerausbau erforderlich sein, so müs-
sen zunächst die Ölschläuche vom Filter abge-
schraubt, die Geräteplatte nach oben heraus-
gehoben und zur Seite gelegt werden. Danach
kann der Brennerflansch abgeschraubt und mit
montiertem Rezirkulationsrohr nach oben her-
ausgehoben werden.
Soll nur das Flammrohr (Bild 4.16) abgenom-
men werden, kann dies bei montiertem Bren-
ner und geöffnetem Kessel erfolgen (Bajonett-
verschluss, Öffnung durch 1/8-Drehung gegen
den Uhrzeigersinn).
Vorsicht: Verbrennungsgefahr
Flammrohr kann heiß sein!
Ausreichend lange abkühlen
lassen oder Schutzhandschuhe tragen.
