1
2
1 Verstellschraube Luftdrossel
2 Skala Luftdrossel

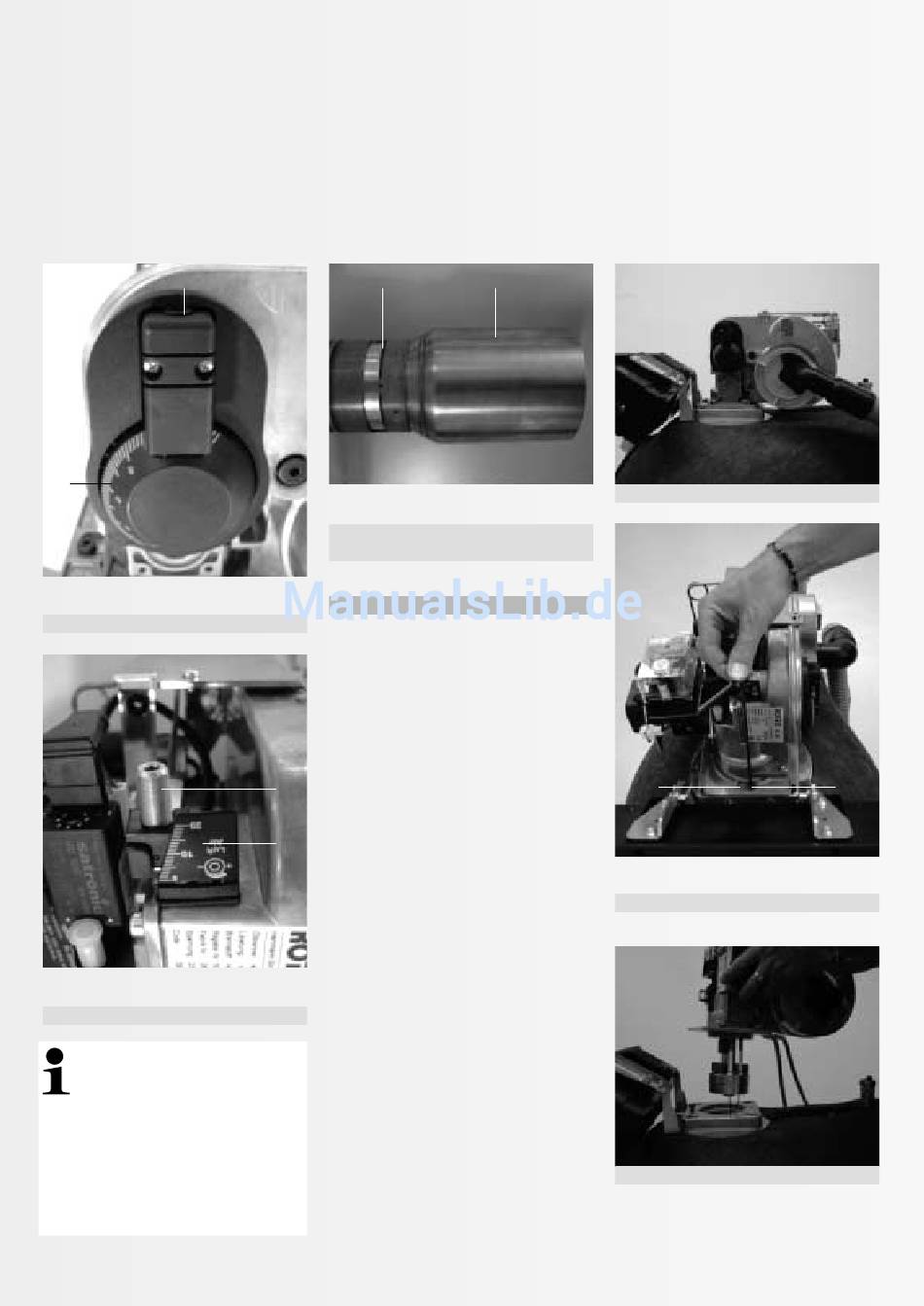

Bild 4.6: Luftdrosseleinstellung
1 Verstellschraube Rezirkulationsöffnung
2 Skala Rezirkulationsöffnung
Bild 4.7: Rezirkulationsspalt-Einstellung
Hinweis: Die Stellungsanzeige ist
ab Werk so fixiert, dass die Skala
die eingestellte Rezirkulationsspalt-
weite in mm anzeigt. Sollte das Düsen-
stockrohr oder der Ölvorwärmer ausge-
tauscht oder ein vom Serienstand abwei-
chender Öldüsentyp eingesetzt werden,
ist bedingt durch Maßtoleranzen eine
Abweichung zwischen Öffnungsspaltweite
und Skalenanzeige möglich.
1
1 Rezirkulationsöffnung
2 Flammrohr
Bild 4.8: Flammrohr und Rezirkulations-
öffnung (A1 BO 20i)
Serviceposition
Der Brenner befindet sich normalerweise in
der Betriebsposition (Bild 4.9). Um Arbeiten am
Düsengestänge (z. B. Düsen- oder Elektroden-
wechsel) oder innerhalb des Flammrohres
durchzuführen, wird der Brenner in die Service-
position gebracht (Bild 4.13). Dazu wird der
Zuluftschlauch vom Brenner abgezogen, dann
die Service-Schraube (Pos. 1 Bild 4.10) gelöst.
1
Der Brenner wird nun gegen den Uhrzeigersinn
aus dem Bajonett-Verschluss (Pos. 2 Bild 4.10)
gedreht und anschließend nach oben heraus-
2
gezogen (Bild 4.11). Der Brenner wird um 180°
um die Motorachse gedreht (Bild 4.12) und auf
der Halterung am Brennerflansch (Pos. 13
Bild 4.2) abgesetzt. Er wird durch die Öffnung
im Halterblech in die Service-Schraube (Pos.1
Bild 4.10) eingehängt und in den Bajonett-
Verschluss (Pos. 2 Bild 4.10) eingerastet. Die
Service-Schraube wird festgedreht und der
Brenner befindet sich in der Serviceposition
(Bild 4.13).
2
Bild 4.9: Betriebsposition
2
1 Service Schraube
2 Bajonettverschluss
Bild 4.10: Schraube lösen
Bild 4.11: Herausnehmen des Brenners
1
[ 39 ]
