K a p i t e l 8 : Wa rm w a s s e rs p e i c h e r
( n i c h t i m L i e f e ru m f a n g e n t h a l t e n )
Für den Heizkessel ROTEX A1 BO 20i und A1
BO 35i Inline stehen wahlweise zwei Warm-
wasserspeicher aus dem Hause ROTEX zur
Verfügung. Zum einen Sanicube, der große
hygienische Vollkunststoffspeicher, zum ande-

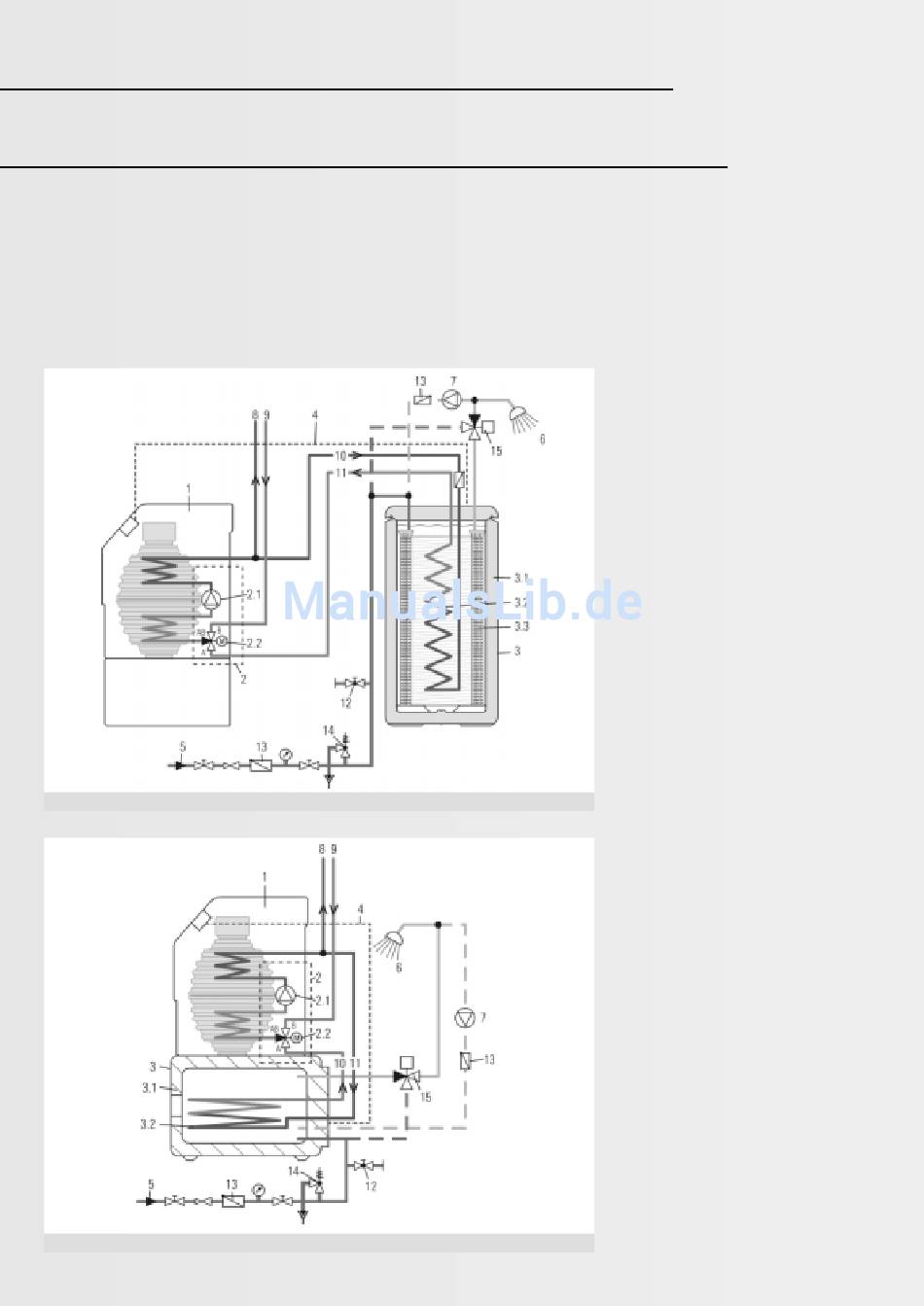

Bild 8.1: Hydraulikschema
1)
ROTEX A1 BO 20i und ROTEX A1 BO 35i mit Sanicube
Bild 8.2: Hydraulikschema
1)
ROTEX A1 BO 20i und ROTEX A1 BO 35i mit US 150
[ 52 ]
ren US 150, der platzsparende Unterstellspei-
cher aus Edelstahl. Die korrekte Einbindung
der Speicher ins Heiznetz kann Bild 8.1 und
Bild 8.2 entnommen werden.
Alternativ dazu kann das ROTEX Solaris
System zur Warmwasserbereitung und Hei-
zungsunterstützung eingebunden werden
(siehe Solaris-Unterlagen).
1
Heizkessel ROTEX A1 BO Inline
2
Integrierte Anschlussgruppe
2.1 Heizungs-Umwälzpumpe
2.2 3-Wege-Umschaltventil
3
Warmwasserspeicher
Sanicube SC 580/1
bzw. US 150
3.1 Speicherbehälter
3.2 Lade Wärmetauscher
3.3 PE-X-Rohr Wärmetauscher
(entfällt bei US 150)
4
Speicherfühler
5
Kaltwasser-Anschluss
(nach DIN 1988)
6
Warmwasser-Zapfstelle
7
Zirkulationspumpe, soweit erforderlich
8
Heizungs-Vorlauf
9
Heizungs-Rücklauf
10
Speicher-Vorlauf
11
Speicher-Rücklauf
12
Entleerungshahn
13
Rückschlagventil
14
Überdruckventil
15
Verbrühschutz
1)
Die dargestellten Hydraulikschemata
erheben nicht den Anspruch auf Vollständig-
keit und entbinden nicht von einer sorgfältigen
Anlagenplanung.
