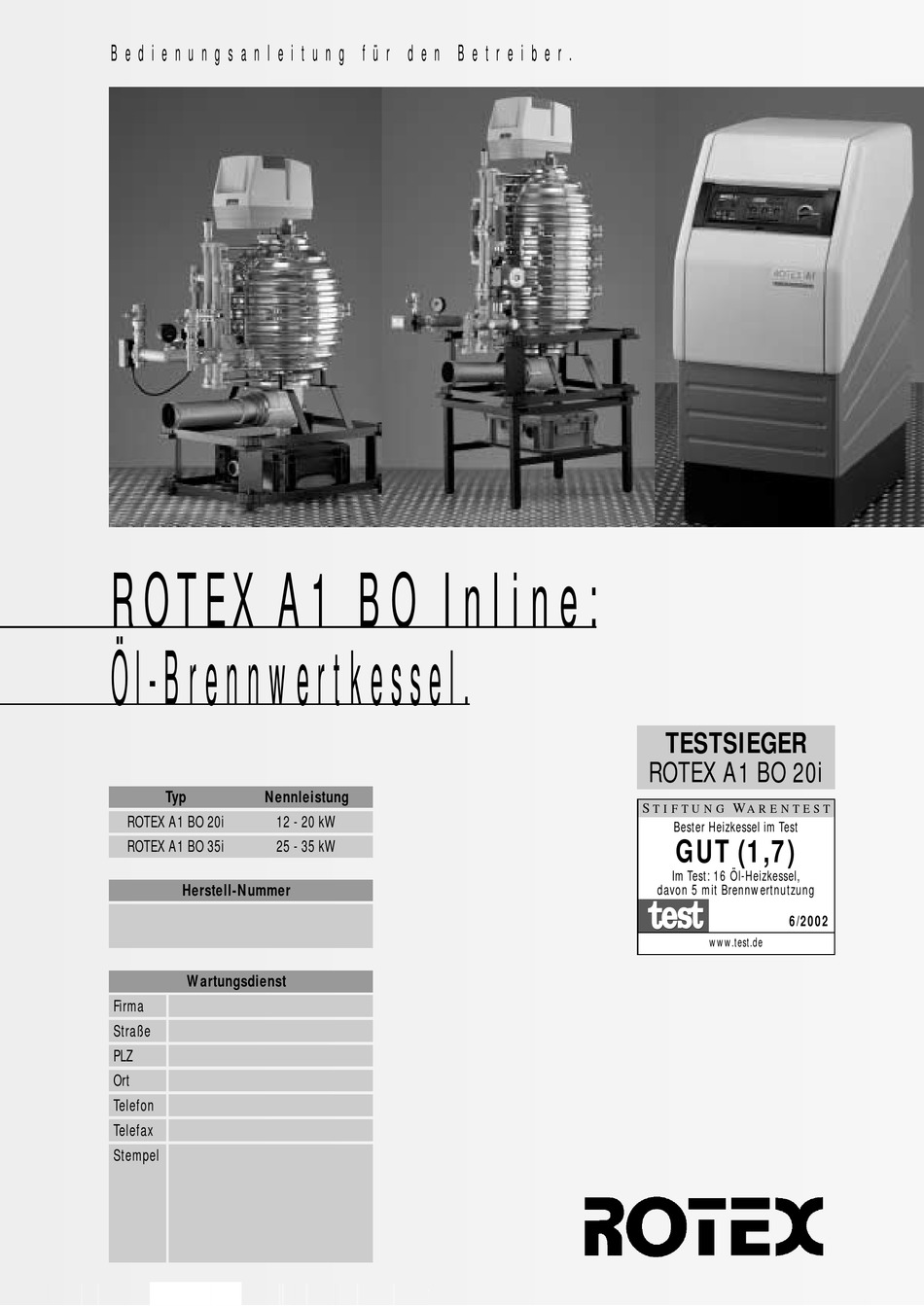

B e d i e n u n g s a n l e i t u n g f ü r d e n B e t r e i b e r .

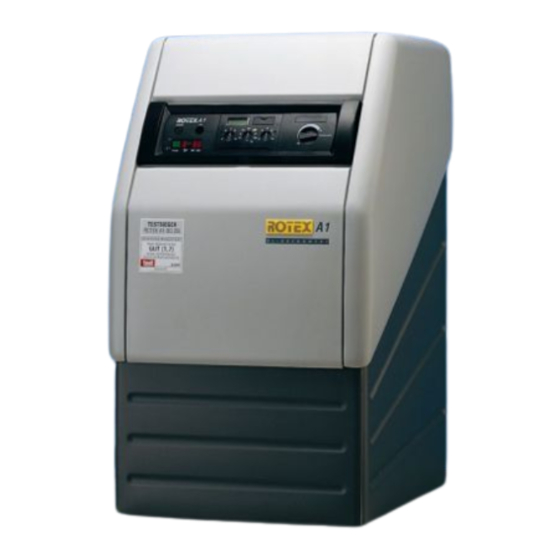

R O T E X A 1 B O I n l i n e :
Öl-Brennwertkessel.
Typ
Nennleistung
ROTEX A1 BO 20i
12 - 20 kW
ROTEX A1 BO 35i
25 - 35 kW
Herstell-Nummer
Wartungsdienst
Firma
Straße
PLZ
Ort
Telefon
Telefax
Stempel
TESTSIEGER
ROTEX A1 BO 20i
S
W
T I F T U N G
A R E N T E
S
Bester Heizkessel im Test
GUT (1,7)
Im Test: 16 Öl-Heizkessel,
davon 5 mit Brennwertnutzung
t
t
6/2002
www.test.de
T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotex A1 BO 20i Inline

Inhaltszusammenfassung für Rotex A1 BO 20i Inline

  • Seite 1 B e d i e n u n g s a n l e i t u n g f ü r d e n B e t r e i b e r . R O T E X A 1 B O I n l i n e : Öl-Brennwertkessel. TESTSIEGER ROTEX A1 BO 20i Nennleistung T I F T U N G A R E N T E...

  • Seite 2: Inhaltsverzeichnis

    Kapitel 7: Fehler erkennen Fehleranzeige und beheben 22 – 23 Parameter der Regelung Anzeige und Änderung der Parameter Kapitel 8: Technische Daten Parameter der Heizungsfachmann-Ebene Heizkessel ROTEX A1 BO 20i und A1 BO 35i 24 Heizkennliniensteilheit Brenner Warmwasser-Sollwert Legionellenschutz Reduzierter Betrieb Sommerabschaltung Kesselmaximaltemperatur...

  • Seite 3: Sicherheitshinweise

    ROTEX A1 BO 35i (230 V 50 Hz) mit der Versorgungsspan- nung zu vergleichen. ROTEX übernimmt die Garantie für Material- Wir, Fa. ROTEX GmbH, erklären in alleiniger Ver- und Fabrikationsfehler gemäß dieser Zusage. antwortung, dass die Produkte Die Heizungsanlage ist nach den sicherheits-...

  • Seite 4: Kapitel 0: Die Elemente Des Kessels

    K a p i t e l 0 : D i e E l e m e n t e d e s K e s s e l s 1 Kesselhaube 2 Kesselschaltfeld (Kapitel 1 Seite 5) 3 Brenner (Kapitel 3 Seite 14) 4 Entstörknopf (Kapitel 3 Seite 14 Pos.

  • Seite 5: Kapitel 1: Kesselschaltfeld

    K a p i t e l 1 : K e s s e l s c h a l t f e l d Bild 1.1: Kesselschaltfeld Anwendung: Im Normalbetrieb sollte der oder zum vorübergehenden manuellen Einstel- Kurzbeschreibung Betriebsart-Wahlschalter auf Symbol len der Kesseltemperatur (z.

  • Seite 6: Elektrische Sicherung

    Fachpersonal beseitigt werden muss. STB Typ: EGO Nr. 55.12525.540 11O° C / Temperaturkontrolle an Sicherungs-Typ: Es dürfen ausschließlich ROTEX Best.-Nr. 015.00 30 013. Pos. 2 in Bild 1.1 Standardanzeige Sicherungen vom Typ 250 V; 6,4 AT eingesetzt Abgas-STB Typ: EGO Nr. 55.12526.520 110° C / Pos 8 werden.

  • Seite 7: Kapitel 2: Regelung

    K a p i t e l 2 : R e g e l u n g Es können folgende Betriebsarten angewählt Berufstätige werden: Heizkreis Heizbetrieb von/bis Bemerkung Kesselkreis Mo – Fr 5.00 – 8.00 Uhr Stand-by: Alle Heizungssysteme sind 16.00 –...

  • Seite 8: Solltemperatur Im Absenkbetrieb

    Wahlschalter (Pos. 3) Der Rücksprung zur Standardanzeige erfolgt Anzeige der Mischerkreis Vorlauftem- Solltemperatur im Absenkbetrieb durch Drücken der blauen Taste oder automa- peratur tisch nach 30 Sekunden. (nur bei angemeldetem Mischerkreis) Wird die blaue Taste (Pos. 6) bei angemelde- Fehleranzeigen tem Mischerkreis zweimal kurz betätigt, wird Die Regelung stellt Kurzschluss und Bruch der die Mischerkreis-Vorlauftemperatur zusammen...

  • Seite 9: Parameter Der Regelung

    Es existieren drei Einstellebenen: Abhängigkeit der Vorlauftemperatur von der zeiten zu stören. 1. Parameter der Heizungsfachmannebene Außentemperatur. Da der ROTEX A1 mischer- (Einsprung: blaue und gelbe Taste los mit gleitender Kesseltemperatur bis hinab Sollwert Warmwasser ca. 5 s lang gedrückt halten)

  • Seite 10: Sommerabschaltung

    b. ECO-Betrieb Mischer – Minimaltemperatur Brennerstartzähler Während der einprogrammierten Absenkzeiten Parameter 8 (Nicht aktiv bei abgemelde- Parameter 14 wird der Heizbetrieb (Pumpe und Brenner) tem Mischerkreis !) Grundwert: 0000 abgeschaltet, sofern die Außentemperatur Einstellbereich: 10 – 80° C Anzeigebereich: 0000 - 19999 über der Frostschutzgrenze von 3°...

  • Seite 11: Nachspülzeit

    2. Nachspülzeit Bei abgeschaltetem Gerät gelbe Taste drücken und solange gedrückt halten, bis nach Einschalten des Gerätes (ca. 15 s) im Display t:10 angezeigt wird. Wert mit blauer Taste auf gewünschte Zeit einstellen (0-12 s). Haupt- schalter nochmals aus- und wieder ein- schalten.

  • Seite 12: Einstellung Der Uhrzeit

    Einstellung der Uhrzeit Die Uhrzeit ist werksseitig voreingestellt. Die Gangreserve und die automatische Sommer-/ Winterzeiteinstellung gewährleisten, dass die interne Uhr bei Inbetriebnahme des Kessels richtig eingestellt ist. Sollte es dennoch erfor- derlich werden, die Uhrzeit zu korrigieren, so ist nach folgendem Ablaufschema zu verfah- ren.

  • Seite 13: Einstellung Individueller Zeitprogramme

    Einstellung individueller Zeitprogramme Für die Heizkreise und den Warmwasserkreis können je zwei Ein- und Ausschaltzeiten pro Wochentag einprogrammiert werden. Das zu ändernde Zeitprogramm ( oder ) am Betriebsart-Wahlschalter anwählen. Der Einsprung in die Schaltzeite- bene erfolgt durch Drücken der blauen Taste für ca.

  • Seite 14: Kapitel 3: Ölbrenner

    Isolationsunterlage 13 Flammenrohr (Beipack) 14 Entriegelungsknopf 102 Ölpumpe Bild 3.1: Ölbrenner 103B Luftmengeneinstellung ROTEX A1 BO 20i ab Herstell-Nr. 25 25 87 105 Ölschläuche Brennerstart ROTEX A1 BO 35i ab Herstell-Nr. 35 06 22 113 Luftkasten Zur Reduzierung der Schadstoffemissionen während der Startphase wird das Heizöl vorge-...

  • Seite 15: Betriebsfunktion

    F u n k t i o n Drücken Sie auf den … führt zu … schaltung. Die jeweils letzte Fehlerursache Feuerungsautomat SH 113 Knopf R während ... wird im Gerät gespeichert und lässt sich auch … weniger als Entriegelung oder nach einem Spannungsausfall beim Wieder- 9 Sekunden ...

  • Seite 16: Kapitel 4: Kondensataufbereitung

    Vereinigung (ATV) nicht ohne vorherige Neutra- trolliert werden. Sinkt der pH-Wert unter 6,0 lisation in das öffentliche Abwassernetz abge- ab, muss die Kondensataufbereitung gereinigt führt werden. Deshalb muss es in der ROTEX und das Neutralisationsmittel ersetzt werden. Kondensataufbereitung neutralisiert werden. (Genaue Beschreibung der Arbeitsschritte siehe Kapitel 5 Wartung und Reinigung).

  • Seite 17: Kapitel 5: Wartung Und Reinigung

    K a p i t e l 5 : Wa r t u n g u n d R e i n i g u n g Die regelmäßige Wartung der Heizung senkt Isolierformteile abnehmen den Energieverbrauch und garantiert eine Die Isolierformteile des Kessels werden durch lange Lebensdauer sowie den störungsfreien zwölf Maulklemmen fixiert.

  • Seite 18: Brennkammer Und Brenner Reinigen

    Brennkammer und Brenner reinigen Anschlüsse prüfen Demontage Kondensataufbereitung Schmutz und Ruß an den Brennkammerrippen Anlässlich der Wartung sollten alle • Anschlussschlauch vom Rauchrohranschluss lassen sich mit der im Lieferumfang enthalte- Anschlüsse sowie Öl und Netzanschluss auf (Federschelle mit geeigneter Zange zusam- nen Reinigungsbürste einfach entfernen.
  • Seite 19 Bild 5.8: Demontage, Teil 2 Bild 5.11 Bild 5.14 1 Muschelkalk 2 Absatzboden mit Einlaufsiphon 3 Ablauf DN 40 mit Geruchsverschluss Bild 5.9: offene Kondensataufbereitung Bild 5.12 Bild 5.15 Bild 5.10 Bild 5.13 Bild 5.16 [ 19 ]...

  • Seite 20: Montage Kondensataufbereitung

    Montage Kondensataufbereitung • Neutralisationsbox neu befüllen mit zwi- schengelagertem Muschelkalk (Bild 5.17) • Deckel drauf, wieder unter Kessel setzen (Bild 5.18) • Anschluss- und Ablaufschläuche wieder montieren (Bild. 5.19-20) • Deckel zur Seite drehen und Neutralisations- box mit Wasser befüllen (Bild 5.21) Bild 5.17 Bild 5.20 Bild 5.18...

  • Seite 21: Kapitel 6: Warmwasserspeicher

    K a p i t e l 6 : Wa rm w a s s e rs p e i c h e r f ü r d e n H e i z k e s s e l R O T E X A 1 Technische Daten Sanicube und US 150 Sanicube SC 580/1 US 150...

  • Seite 22: Kapitel 7: Fehler Erkennen Und Beheben

    K a p i t e l 7 : Fe h l e r e rk e n n e n u n d b e h e b e n Störung Mögliche Ursache Mögliche Behebung Heizungsanlage außer Funktion Netzspannung unterbrochen Hauptschalter Kessel einschalten Hauptschalter Heizraum einschalten Sicherung Kesselschaltfeld prüfen/erneuern...
  • Seite 23 Störung Mögliche Ursache Mögliche Behebung Stark pfeifendes mechanisches Geräusch Ölpumpe saugt Luft Verschraubungen festziehen Zu hohes Vakuum der Ölleitung Filter reinigen, Ventile ganz öffnen Ungleichmäßige Ölzerstäubung Düse locker Düse verstopft Wartungsdienst rufen! Düse abgenutzt Düse mit falschem Sprühwinkel Kein Öldurchgang Düse verstopft Wartungsdienst rufen! Flammenfühler spricht nicht an...

  • Seite 24: Kapitel 8: Technische Daten

    K a p i t e l 8 : Te c h n i s c h e D a t e n Heizkessel ROTEX A1 BO Inline A1 BO 20i A1 BO 35i Leistung nach DIN-EN 303 12 – 20 kW 25 –...
