K a p i t e l 7 : Wa r t u n g u n d R e i n i g u n g
Die regelmäßige Inspektion, Wartung und
Instandhaltung der Heizung senkt den Energie-
verbrauch und garantiert eine lange Lebens-
dauer sowie den störungsfreien Betrieb der
Anlage. Deshalb sind diese Arbeiten minde-
stens einmal im Jahr durch einen sachkundi-
gen Heizungs-Fachhandwerker durchzuführen.
Um die regelmäßige Durchführung zu
gewährleisten, empfiehlt sich der
Abschluss eines Wartungsvertrages.
Sinnvollerweise sollte diese Wartung entwe-
der unmittelbar vor oder nach der Heizperiode
erfolgen. Die folgenden Seiten geben Auskunft
darüber, welche Arbeiten durchzuführen sind.
Im Kapitel 9 befindet sich außerdem eine
Checkliste zum schnellen Erkennen von Fehlern
und deren Behebung für den Fall, dass der
Heizkessel wider Erwarten einmal nicht
bestimmungsgemäß funktionieren sollte.
Schalldämmhaube abnehmen
Vorsicht: Brenner- und Kessel-
teile unter der Schutzhaube
können heiß sein - Verbren-
nungsgefahr!
Vor Berührung ausreichend abkühlen
lassen oder Schutzhandschuhe tragen!
Kinder fernhalten!
Warnung: Elektrischer Schlag
kann zu schweren Verbrennun-
gen und lebensgefährlichen
Verletzungen führen.
Vor Abheben der Schalldämmhaube Netz-
spannung abschalten!
Für die Wartung ist es erforderlich, zunächst
die Schalldämmhaube des Kessels zu entfer-
nen. Die Schalldämmhaube sitzt auf der Kes-
selverkleidung und lässt sich einfach abheben
(Bild 7.1).
Kesselverkleidung abnehmen
Bevor die Kesselverkleidung entfernt wird,
muss die auf der linken Seitenfläche von innen
befestigte Steckerleiste ausgehängt werden.
Die Kesselverkleidung steckt in den Ecken in
vier Halterungen. Sie lässt sich durch Anheben
entfernen.
Isolierformteile abnehmen
Die Isolierformteile des Kessels werden durch
zwölf Maulklemmen fixiert. Für die Wartung
genügt es, wenn die beiden oberen Formteile
abgenommen werden. Die entsprechenden
Maulklemmen werden dazu an den verchrom-
ten Metallbügeln zusammengedrückt und ent-
fernt (Bild 7.2). Nachdem die Klemmen demon-
tiert sind, können die beiden oberen Formteile
abgehoben werden (Bild 7.3).

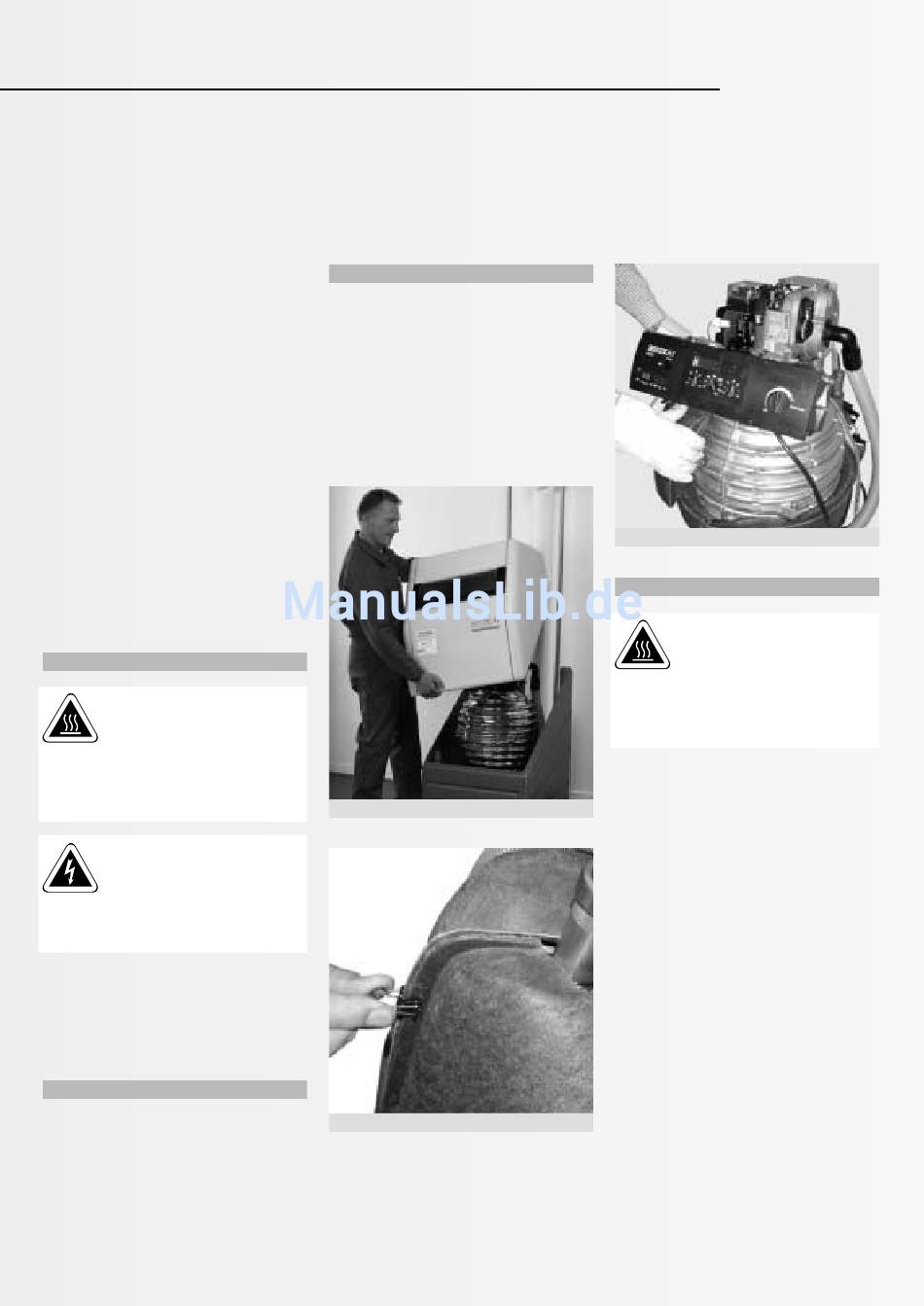

Bild 7.1: Schalldämmhaube abnehmen
Bild 7.2: Maulklemmen entfernen
Bild 7.3: Isolierformteile abnehmen
Brennkammer öffnen
Vorsicht: Verbrennungsgefahr
Brennkammereinsätze können
auch nach Abschalten des
Brenners und Abkühlen des Kesselkör-
pers noch sehr heiß sein.
Vor Berührung ausreichend abkühlen
lassen oder Schutzhandschuhe tragen!
Zum Öffnen der Brennkammer müssen vier
Innensechskantschrauben M8 entfernt werden
(Bild 7.4). Die Brennkammer kann nun nach
oben aufgeklappt werden. Eine Luftdruckfeder
unterstützt den Öffnungsvorgang und hält die
obere Kesselhälfte während der Wartung
offen. In der unteren Kesselhälfte befindet sich
der halbrunde Brennkammereinsatz mit feuer-
fester Prallplatte. Zum Reinigen der Brennkam-
mer wird diese mit den mitgelieferten Brenn-
kammerschlüsseln
nach oben herausgenom-
1)
men, auf eventuelle Schäden untersucht und
gegebenenfalls erneuert.
Beim A1 BO 20i muss zuvor noch der aufge-
setzte gelochte Brennkammereinsatz (Bild 7.5),
beim A1 BO 35i der zylindrische Brennkammer-
ring (Bild 7.6) entfernt werden
Erforderliches Werkzeug: Innensechskant-
schlüssel SW 8
1)
, 2 Brennkammerschlüssel
1)
Im Lieferumfang enthalten, befestigt an der Innenseite
der Kesselverkleidung
1)
[ 47 ]
