Nach erfolgreichem Test Kugelhahn am Hei-
zungs-Vorlaufanschluss wieder öffnen und STB
nach Abkühlung des Kessels manuell entrie-
geln (s. Bild 1.14).
Manuelle Einstellung der Kesseltempe-
ratur (Bild 2.6)
Im Normalbetrieb steht der Kesseltemperatur-
regler immer in Stellung „Automatik". Zum
manuellen Anheizen der Heizungsanlage oder
zum vorübergehenden manuellen Einstellen der
Kesseltemperatur (z. B. bei einer Fehlfunktion
der elektronischen Regelung) muss der
Betriebsart-Wahlschalter (Pos. 2 in Bild 2.1)
auf "Handbetrieb" gestellt werden.
Gewünschte Temperatur am manuellen Kes-
seltemperaturregler (Pos. 6 in Bild 2.1) einstel-
len. Die Kesseltemperatur und der Schaltpunkt
des Reglers können an der LCD Anzeige (Pos. 5
in Bild 2.1) kontrolliert werden. Einstellbereich:
35 - 85 °C. Max. Temperatur in Stellung "Auto-
matik".

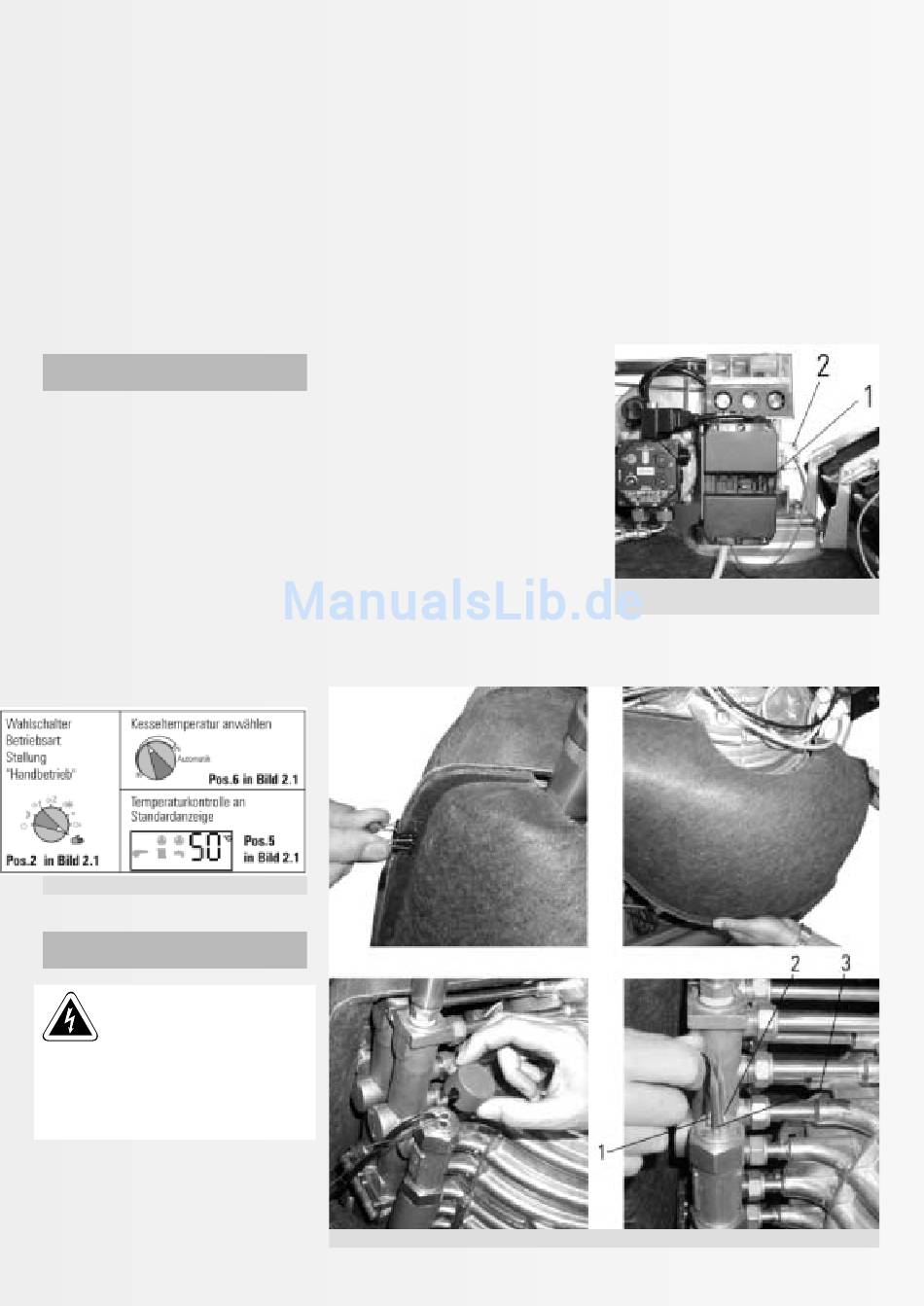

Bild 2.6: Manueller Betrieb
Kesselschaltfeld austauschen
(Bild 2.7–2.9)
Warnung:
Elektrischer Schlag kann zu
schweren Verbrennungen und
lebensgefährlichen Verletzungen führen.
Vor Beginn der Wartungsarbeiten Netz-
spannung am Heizungs-Hauptschalter
abschalten oder Netzstecker an Stecker-
leiste abziehen.
Zum Wechseln des Kesselschaltfeldes die fol-
genden Arbeitsschritte ausführen. (Die Anord-
nung der einzelnen Komponenten ist auf der
letzten Seite dieses Kapitels graphisch darge-
stellt, Bild 2.11):
A Die Stecker am Brenner abziehen (Bild 2.7):
1 - 7-Pol-Kompaktstecker
2 - Stecker für Fernentriegelung
B Die Fühler aus den Fühlerhülsen ziehen
(Bild 2.8) - dazu muss die Isolierschale links
oben vom Kesselkörper entfernt und die rote
Abdeckkappe der Tauchhülse abgezogen wer-
den:
1 - Vorlauftemperaturfühler (PTC)
2 - Thermostatfühler (KTR 35-85 °C)
3 - STB-Fühler (110 °C)
C Das Pumpenkabel muss am Schaltkasten der
Heizungsumwälzpumpe abgeklemmt werden.
D Den Stecker des 3-Wege-Umschaltventils
vom Antriebsgehäuse abziehen.
E Die Steckerleiste an der Seitenwand des
Kessels aushängen, nachdem alle Steckerver-
bindungen gelöst sind.
F Abgas-STB-Fühler entfernen (Bild 7.7)
G Das Schaltfeldgehäuse kann nach Entfernen
der vier Befestigungsschrauben (Bild 2.9)
abgenommen werden.
Bild 2.8: Temperaturfühler in Tauchhülse unter Isolierschale
Zur Montage des auszutauschenden Schalt-
felds werden die Arbeitsschritte A bis G in
umgekehrter Reihenfolge ausgeführt.
Bild 2.7: Steckeranschlüsse
am Ölbrenner
