K a p i t e l 6 : I n t e g ri e r t e A n s c h l u s s g ru p p e

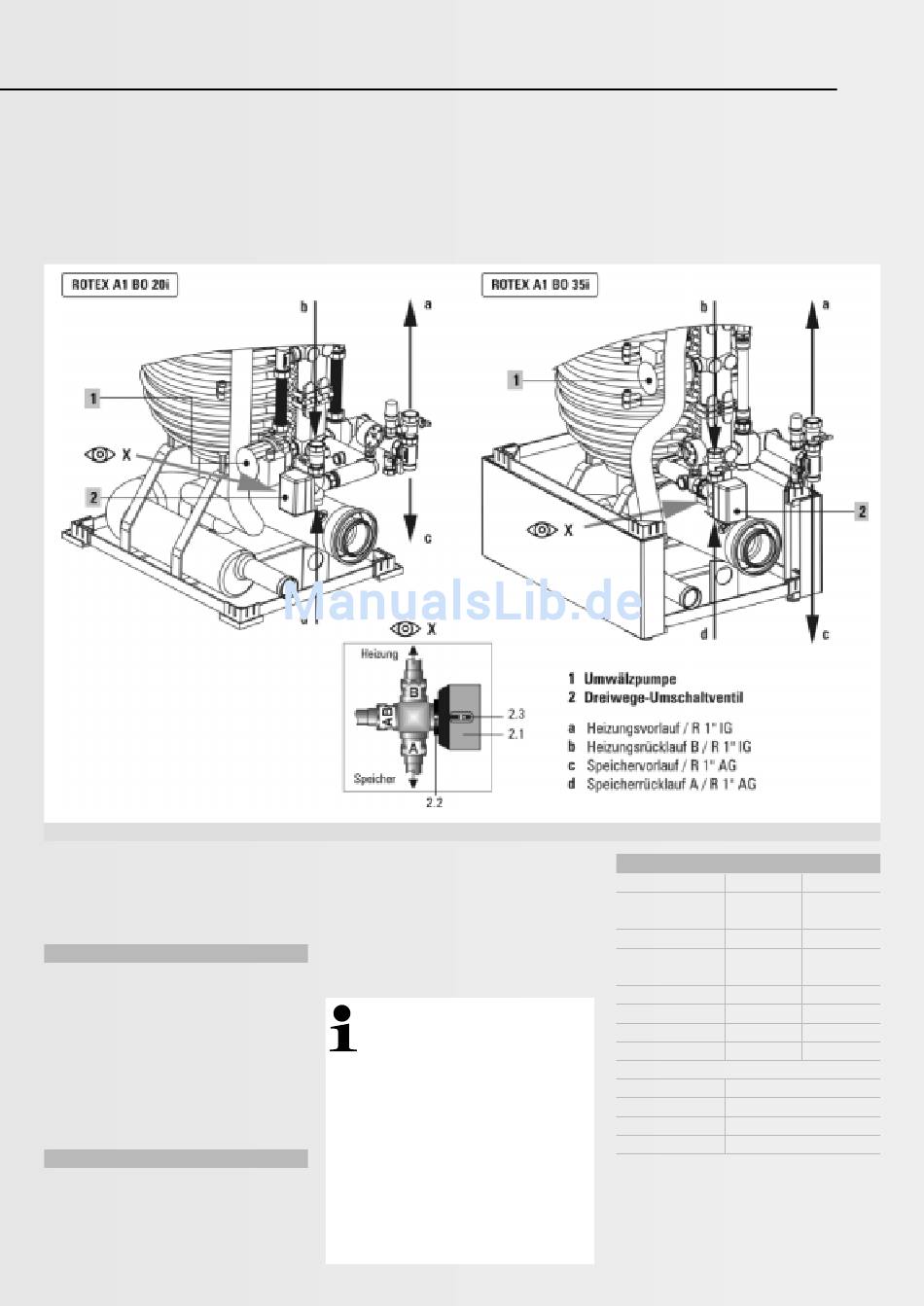

Bild 6.1: Integrierte Anschlussgruppe
Die integrierte Anschlussgruppe ist eine kom-
pakte steckerfertige Einheit zum Anschluss
eines Heizkreises und eines Warmwasserspei-
chers an den ROTEX A1.
Funktion
Die Umwälzpumpe (Pos. 1 in Bild 6.1) fördert
den erforderlichen Wasserstrom durch den
Heizkessel und den aktiven Kreis (Warmwas-
serspeicher oder Heizkreis). Das Dreiwege-
Umschaltventil (Pos. 2 in Bild 6.1) schaltet
entsprechend der Anforderung durch die
Kesselregelung zwischen Heizkreis und Warm-
wasserspeicher um.
Elektroanschluss
Die Anschlussgruppe ist im Schaltfeld verdrah-
tet. Die im Kessel integrierte Heizkreispumpe
ist fest verdrahtet. Falls das Kessel-Schaltfeld
oder die Pumpe getauscht werden müssen, ist
[ 46 ]
das Pumpenkabel am Klemmkasten der Pumpe
abzuklemmen. Das Anschlusskabel des
3-Wege-Umschaltventils ist mit einem 6-Pol-
Stecker versehen. Dieser muss in die Buchse
des Ventilantriebs eingesteckt werden. Eine
Codierung des Steckers durch Rastnase und
Form garantiert den richtigen Anschluss.
Hinweis: Für den Notbetrieb oder
bei defektem Umschaltventil kann
der Motorkopf (Pos. 2.1 in Bild 6.1)
nach Entriegelung durch Druck auf die
Verriegelung (Pos. 2.2 in Bild 6.1) und
1/4-Drehung gegen den Uhrzeigersinn
abgenommen werden. Das Umschaltventil
befindet sich dann in Position Heizbetrieb.
Für einen vorübergehenden manuellen
Parallelbetrieb von Heizkreis und Warm-
wasserspeicher kann das Umschaltventil
nach der Trennung vom Stromnetz am
Handhebel (Pos. 2.3 in Bild 6.1) in Mittel-
stellung arretiert werden.
Technische Daten
A1 BO 20i
Pumpe
Grundfos
UPS 15-60ES RSB 15/7-2p
Spannung
230 V 50 Hz
max. Leistungs-
aufnahme
90 W
Kapazität
2,5 µF
Schutzart
IP 44
zul. Überdruck
3 bar
max. Förderhöhe
6 m
3-Wege-Ventil
Spannung
230 V 50 Hz
max. Leistung
4,3 W
Schutzart
IP 40
Umschaltzeit
6 sec.
A1 BO 35i
WILO
230 V 50 Hz
126 W
3,5 µF
IP 44
3 bar
7 m
