Stecker X1
Klemme Nr. Belegung
23 Masse (GND)
24 +12 V
25 Bus A
26 Bus B
27 DATA (Uhr)
28 n.b.
29 Schornsteinfeger
Start/Stop
30 n.b.
31 n.b.
32 n.b.
33 n.b.
34 n.b.
35 n.b.
36 Speicherfühler
37 Kesselfühler
38 Außenfühler
Stecker X2
Klemme-Nr. Belegung
19 n.b.
20 Betriebsstunden
21 N 250V 50 Hz
22 L1 250V 50 Hz
Stecker X3
Klemme Nr. Belegung
1 Brenner T1
2 Brenner T2
3 Heizkreispumpe
4 n.b.
5 3-Wege-Umschaltventil -
Speicherladung
6 L
7 Mischer auf (warm)
8 Mischer zu (kalt)
9 Mischerkreispumpe
Stecker X4 n.b.
Tab. 11.3 Steckerbelegung
der Regelungselektronik
1) ab Software-Version 2.13
n.b. - nicht belegt
1)

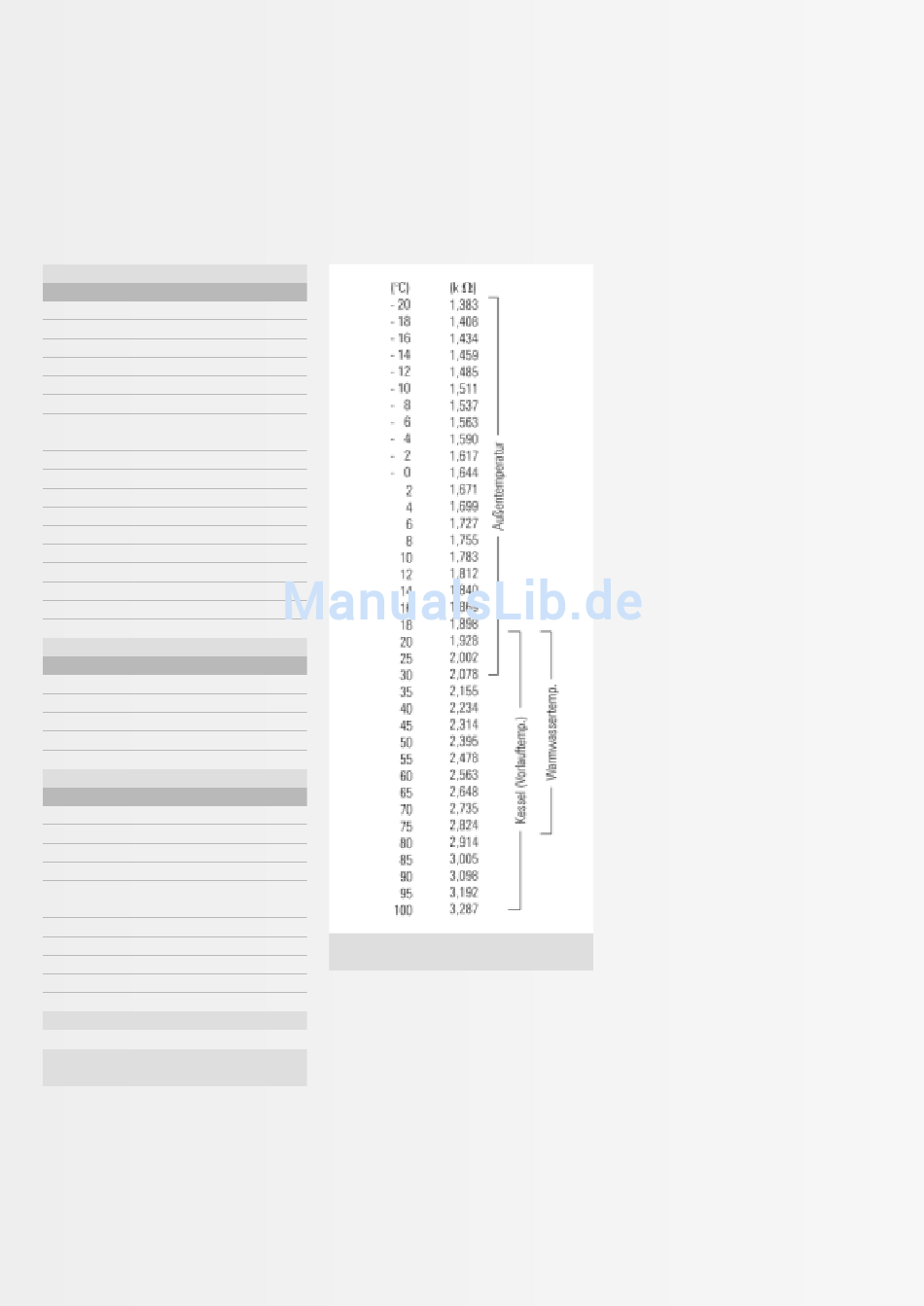

Tab. 11.4 Widerstandskennlinie
der PTC-Temperaturfühler
