Wichtig: Die Fühlerleitung muss
grundsätzlich separat verlegt
werden. Eine Parallelverlegung
von Fühler- und Netzzuleitung innerhalb
eines Installationsrohres ist nicht zulässig
und kann zu erheblichen Störungen im
Regelbetrieb führen. Um einen störungs-
freien Betrieb sicherzustellen und eine
Beschädigung der Regelung zu vermei-
den, dürfen ausschließlich die mitgeliefer-
ten Fühler eingesetzt werden. Serien-
mäßig sind an der Regelung je
1 Außenfühler, 1 Speicherfühler sowie
1 Kesselfühler "angemeldet". Für den
Betrieb ohne Warmwasserspeicher (a)
muss der Speicherfühler abgemeldet wer-
den. Für den Betrieb eines Mischerkreises
(b) muss der Mischerkreis-Vorlauf-Fühler
angemeldet werden.
Vorgehensweise:
Hauptschalter Kessel aus,
Fall (a): Speicherfühler abziehen.
Fall (b): Mischerkreis-Vorlauf-Fühler anklem-
men und Stecker einstecken.
Serviceklappe öffnen, blaue Taste drücken und
dabei den Kesselhauptschalter einschalten.
Blaue Taste ca. 5 Sekunden gedrückt halten
bis im Display SET erscheint. Nun ist die aktu-
elle Fühlerkonfiguration angemeldet (im Kapi-
tel „Regelung" genauer beschrieben).
[ 14 ]
Pumpen, 3-Wege-Umschaltventil
Die Kessel A1 sind serienmäßig mit einer inte-
grierten Umwälzpumpe und einem 3-Wege-
Umschaltventil (3W-UV) ausgestattet. Das
3-Wege-Umschaltventil liegt dem Zubehör-
paket bei. Es muss vor Inbetriebnahme auf den
Rücklaufanschluss (bei solarer Heizungsunter-
stützung auf den Vorlaufanschluss - Zubehör
HUS 1 und HUS 2) montiert werden. Die
Pumpe und das mit einem Anschlussstecker
versehene Kabel für das 3-Wege-Umschalt-
ventil ist fest im Schaltfeld verdrahtet.

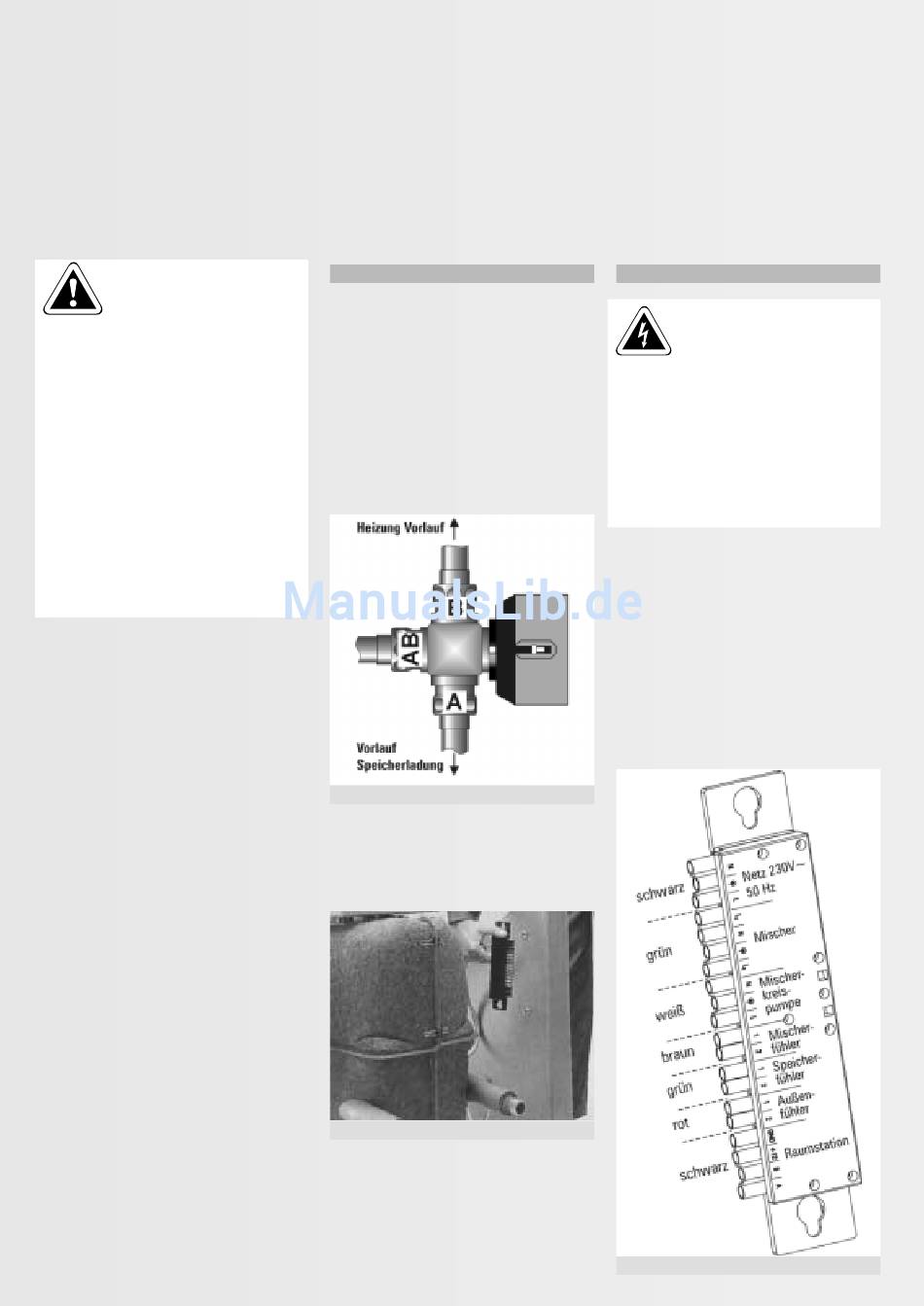

Bild 1.7: 3-Wege-Umschaltventil
Das Ventil wird so montiert, dass der
Anschluss B heizungsseitig und die mit A
gekennzeichnete Seite speicherseitig ange-
schlossen wird.
Bild 1.8: Steckerleiste
Elektroinstallation
Warnung: Elektrischer Schlag
kann zu schweren Verbrennun-
gen und lebensgefährlichen
Verletzungen führen.
Änderungen an der Elektroinstallation
sind gefährlich und sollten daher unbe-
dingt unterlassen werden. Der Stroman-
schluss darf nur von autorisiertem Fach-
personal unter Beachtung der VDE
Richtlinien, DIN 57 116 und der Richtlinien
des zuständigen Energieversorgungsun-
ternehmens vorgenommen werden.
ROTEX A1 BO 20i und A1 BO 35i sind zum
Anschluss an 230 Volt 50 Hz Wechselspan-
nung vorgesehen. Vergewissern Sie sich vor
dem Anschluss des Kessels, dass die Versor-
gungsspannung der angegebenen Netz-
spannung entspricht. Um eine Verwechslung
der Netz- und Fühleranschlüsse zu vermeiden,
sind diese durch Farbe und Form codiert
(Bild 1.9). Die Elektroinstallation des Kessels
wurde bereits im Werk komplett vorgenom-
men.
Bild 1.9: Anschlussbelegung der Steckerleiste
